使用文本命令可以为三维模型添加指引线文本和注释文本。

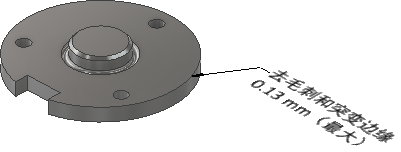

添加或编辑包含文本的指引线
默认情况下会使用单段指引线创建指引线文本。若要创建多条指引线线段，请启动该命令，单击鼠标右键，然后单击“单线段指引线”以取消选中该选项。
- 在功能区上，单击“标注”选项卡
“注释”面板
“指引线文本”
。
- 在几何图元上选择固定点。
- （可选）单击鼠标右键，然后执行以下操作之一：
- 在关联菜单中单击“与几何图元对齐”，然后选择一条边或轴来确定文本方向。
- 在关联菜单中单击“选择下一个候选平面”，或者使用空格快捷键循环浏览备用平面。
- 单击以放置指引线端点。
- 在“文本格式”对话框中添加所需的文本，然后单击“确定”或“应用”以创建。
- 若要编辑指引线文本，请执行下列操作之一：
- 在显示区域或浏览器中选择指引线，单击鼠标右键，然后从关联菜单中选择“编辑”。
- 在显示区域或浏览器中双击该指引线。
更改所需的值，然后单击“确定”。

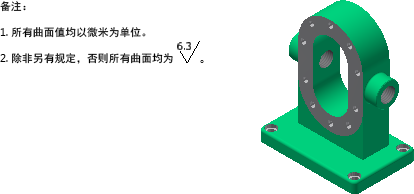

添加通用注释
- 在功能区上，单击“标注”选项卡
“注释”面板
“通用注释”
。
- 在显示区域中选择象限以放置注释。
- 在“文本格式”对话框中添加所需的文本，然后单击“确定”或“应用”以创建。注释将垂直于视图显示。
提示： 若要更改注释文本的大小，请在“应用程序选项”>“常规”选项卡中设置标注比例。
添加常规轮廓注释
对于未用公差特征标注进行标识的面，使用“常规轮廓注释”可增加对其的控制。
- 在零件的功能区上，单击“标注”选项卡
“注释”面板
“通用轮廓注释”
。
- 在显示区域中选择象限以放置注释。
- 在注释文本中，选择“<<GENERAL_PROFILE_TOL>>”，然后单击
“插入/编辑标注”图标以指定公差值。
- 设置公差值，在“文本格式”对话框中添加所需的文本，然后单击“确定”或“应用”以创建。
注释将垂直于视图显示。
编辑注释
编辑通用注释或常规轮廓注释的步骤：
- 在浏览器中查找注释，单击鼠标右键，然后选择“编辑”。
- 更改所需的值，然后单击“确定”。
提示： 如果将 QAT 中的选择过滤器设置为“选择标注”，可以在显示区域中双击注释以编辑。
