对结构件修改或应用末端处理方式的步骤

新特性：2019、2019.1、2019.2、2020

在打开部件模型的部件环境中启动。

斜接

斜接结构件的末端。

1. 在功能区上，单击“设计”选项卡 “结构件”面板 “斜接”。
2. 执行以下操作之一：
   • 选择要斜接的一对结构件。
   • 选择要斜接的多个结构件。
3. （可选）选择保存的预设以配置斜接。
4. 若要将现有末端处理方式替换为斜接，请单击“高级设置”菜单，并选择“删除现有的末端处理方式”。如果没有必要删除现有末端处理方式，请清除此选择。
5. 选择斜接类型：
   • 完整斜切
   • 平分斜切

   下图显示了在应用于不同尺寸的结构件时，不同斜切类型之间的差异。



6. 选择或输入斜接切口之间的距离。
7. 选择一种偏移类型：
   • 默认
   • 翻转
   • 对称
8. 单击“应用”。
9. 依需要继续将斜接应用到结构件。完成后，单击“确定”。

注： 对于每个末端各具有一个斜接的直结构件（例如，两个相对内拐角之间的斜梁），将根据选择自动计算正确的结构件长度。

在其末端修剪和延伸两个结构件。

1. 在功能区上，单击“设计”选项卡 “结构件”面板 “修剪到结构件”。
2. 单击以选择要修剪或延伸的第一个结构件。
3. 单击以选择要修剪或延伸的第二个结构件。若要包含发布的端部轮廓，请单击“端部轮廓适应”。

   若要包含发布的端部轮廓，请单击“端部轮廓适应”。

4. 如果您要用切割代替现有的末端处理方式，请选择“删除现有的末端处理方式”复选框。如果没有必要删除现有末端处理方式，请清除此复选框。
5. 选择或输入竖直偏移距离。
6. 选择或输入水平偏移距离。
7. 单击“应用”。
8. 根据需要继续修剪或延伸结构件。完成后，单击“确定”。

修剪/延伸到面

将结构件修剪或延伸到模型面。

1. 在功能区上，单击“设计”选项卡 “结构件”面板 “修剪/延伸”。
2. 单击以选择要切割或延长的结构件。
3. 单击以选择要用于切割或延伸的模型面。

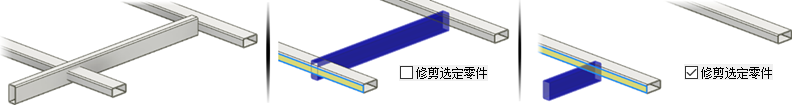

4. （可选）选中“修剪选定零件”以选择要保留的边，如下图所示：



5. 要用切割代替现有的末端处理方式，请选中“删除现有的末端处理方式”复选框。如果没有必要删除现有末端处理方式，请清除此复选框。
6. 选择或输入结构件和模型面之间的偏移距离。
7. 单击“应用”来延伸或修剪结构件到您选中的模型面。
8. 根据需要继续修剪或延伸结构件，然后单击“确定”。

通过应用“修剪/延伸”命令以剪切角度生成的值在“iProperty”/“自定义”选项卡上显示为 CUTDETAIL1、CUTDETAIL2 等，并且可以包含在 BOM 表和明细栏中。

注： 使用“全部重建”命令将此行为应用于在 Inventor 2019 之前的 Inventor 版本中创建的模型：打开在 Inventor 早期版本中创建的部件文件，然后单击“管理”选项卡 “更新”面板 “全部重建”。

开槽

在端点处修剪和延伸结构件，以使用以下选项之一提供开槽配合：

• 基本轮廓
• 自定义 I 模板
• 自定义轮廓

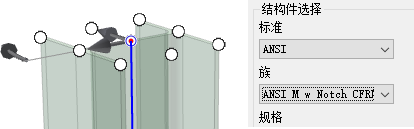

  注： 若要使用“自定义轮廓”选项，您必须先在资源中心中编写开槽形状，然后使用在部件中包含自定义开槽轮廓的结构件。

有关详细信息，请单击面板中的“如何创建自定义轮廓”，或者查看编写结构件生成器开槽末端处理方式

1. 在功能区上，单击“设计”选项卡 “结构件”面板 “端部”。
2. （可选）选择保存的预设以配置开槽。
3. 若要将现有末端处理方式替换为开槽，请单击“高级设置”菜单，并选择“删除现有的末端处理方式”。如果没有必要删除现有末端处理方式，请清除此选择。
4. 单击以选择要开槽的结构件。
5. 单击以选择表示开槽形状的结构件。
6. 请选择以下项之一：
   • “基本轮廓”，用于设置开槽的单个偏移值。



   • “自定义 I 模板”，用于设置多个偏移值。



   • “自定义轮廓”（如果可用），用于使用资源中心族中的自定义槽轮廓。



7. 可选：

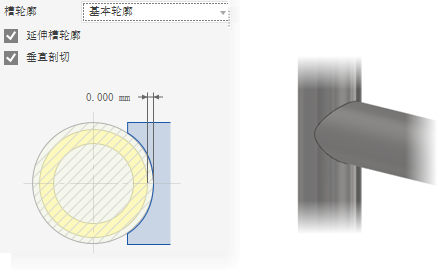

   • 选择“延伸槽轮廓”（如果可用）可将轮廓延伸到交点。
   • 选择“垂直剪切”（如果可用）可创建精确的交点，例如管道的激光切割开槽。
8. 单击“应用”可对选定的结构件开槽。

9. 根据需要继续对结构件进行开槽。完成后，单击“确定”。

延长/缩短结构件

延伸或缩回一个或两个结构件末端。

1. 在功能区上，单击“设计”选项卡 “结构件”面板 “延长/缩短”。
2. （可选）选择已保存的预设。
3. 若要替换现有末端处理方式，请单击“高级设置”菜单，并选择“删除现有的末端处理方式”。如果没有必要删除现有末端处理方式，请清除此选择。
4. 选择要延长或缩短的结构件。在要延伸或收缩的末端附近的结构件上拾取点。
5. 选择一种偏移类型：
   • 默认
   • 翻转
   • 对称
   • 不对称
6. 输入结构件和模型面之间的偏移值。正数表示延伸；负数表示缩回。
7. 单击“应用”以延伸或收缩您选中的结构件。
8. 根据需要继续延伸或缩回成员。完成后，单击“确定”。

删除末端处理方式

删除末端处理方式，并将选定的结构件恢复为原始插入状态。

1. 在功能区上，单击“设计”选项卡。单击“结构件”面板下拉箭头，并选择“删除末端处理方式”。
2. 单击以选择要删除末端处理方式的结构件。
3. 单击“应用”以从选中的结构件删除末端处理方式。
4. 可根据需要继续删除末端处理方式。完成后，单击“确定”。
