通过“距面的距离”消除了步骤
通过新的范围选项“距面的距离”可节省时间。使用“拉伸”对话框中的“距面的距离”可以从面或工作平面开始拉伸一段距离。“距面的距离”可沿拉伸的方向创建选定面的副本。此外，修改几何图元将变得更容易。由于“距面的距离”创建了一个用于修改几何图元的中心切入点，因此不需要其他步骤来生成草图或工作平面。

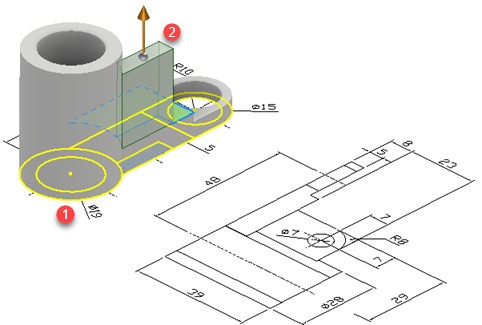

此工作流特别适合与骨架造型结合使用。骨架造型是一种自上而下的设计类型，它采用的技术可促进集中化设计标准并创建参照这些标准的零部件。

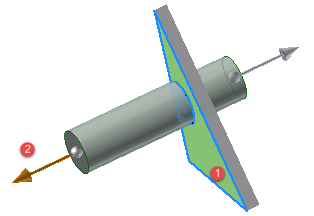

- 选择草图轮廓，然后选择要从其启动拉伸的面、工作平面或曲面。
注： 如果仅有一个草图轮廓，则会自动选择它。
- 指定方向和距离。
| 新的“选择该选项以通过延伸面来终止特征”选项可终止延伸到终止平面之外的面上的拉伸。 |
|
有关详细信息，请参见创建拉伸特征的步骤。
使用“更多”选项卡上的选项获得不同结果
在“形状”选项卡上选择“距面的距离”和“方向 1”或“方向 2”选项后，可以使用“更多”选项卡上的选项来获得不同结果。

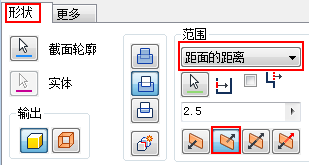

方向 1
| 方向 1，替换方式方向 1，“最短方式”已选中 |
|
| 方向 1 和替换方式方向 1 |
|
| 方向 1 和替换方式方向 2 |

|
| 方向 1，替换方式方向 2，“最短方式”已选中 |

|

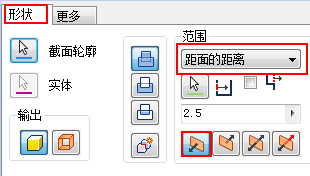

方向 2
| 方向 2，替换方式方向 1，“最短方式”已选中 |
|
| 方向 2 和替换方式方向 1 |
|
| 方向 2，替换方式方向 2，“最短方式”已选中 |
|
| 方向 2 和替换方式方向 2 |
|
有关详细信息，请参见创建拉伸特征的步骤。
