新的和改进的测量工作流和图形
Inventor 测量工具和工作流已得到极大简化和改进，从而更方便用户使用、更直观。
- 一个测量命令。
- 从新的“测量”工具面板中执行所有测量工作流。
- 在“测量”工具面板中单击一次，每个选择可显示丰富的信息。
- 简化了角度测量。
- 在图形窗口中轻松识别测量选择。
- 其他可提高工作效率的增强功能。
一个测量命令
在零件和部件环境中，可以从功能区中的“工具”选项卡上的单一“测量”命令中访问所有测量工作流。
“测量”的一个“工具”面板

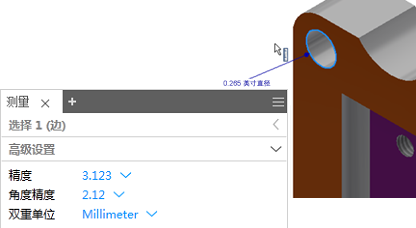

- 设置双重单位和精度值。
注： 在文件中定义一个或多个用户坐标系 (UCS) 时，可以指定要使用的坐标系。

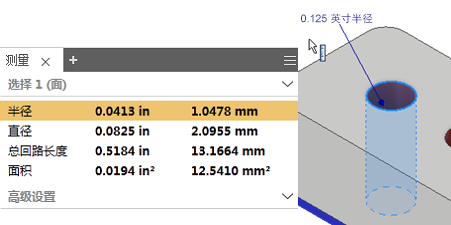

- 查看所有长度、面积和角度值的精度和单位。通过单击一次，每项选择可显示丰富的信息。例如，选择圆柱面：直径、面积和总周长将会显示。如果更改双重单位或精度值，结果将会更新。
- 在部件环境中，在“零部件”、“零件”、“面”和“边”之间切换选择优先级（在 Inventor LT 中不适用）。
- 将一个或所有值复制到剪贴板。
简化了角度测量

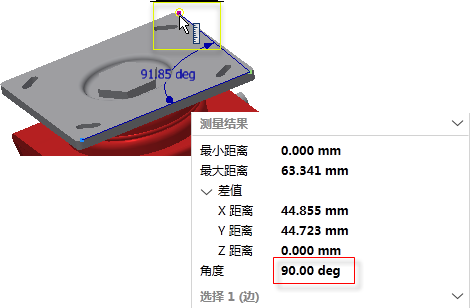

使用以下方法之一来测量角度：
- 选择直线或轴，然后选择平面。
- 选择一段圆环或一个圆。
- 选择 2 个点，然后按住 SHIFT 键并选择角度的第三个点。
1. 在图形窗口中选择要测量的角度的第一个点。 2. 在图形窗口中选择要测量的角度的下一个点。 3. 按住 SHIFT 键并选择三角形的第三个点。
在图形窗口中轻松识别测量选择
- 选择的要测量的几何图元在图形窗口中将保持亮显。
- 清楚地辨别第一种和第二种选择：“测量”中的选择集 1 和选择集 2 在图形窗口中显示不同的颜色，以便您可以识别“测量”工具面板中每种选择的信息。
注： 可以使用“应用程序选项”
“颜色”选项卡，通过从“颜色方案”列表中选择颜色方案来更改亮显选项的颜色。
其他可提高工作效率的增强功能
“最小距离”、“中心到中心”距离和“最大距离”
当至少选择以下一种类型的几何图元时，“最小距离”和“中心到中心”距离现在将同时显示。
- 圆弧/圆
- 椭圆
- 圆柱体/圆锥体/圆环体
- 球
在同一平面上选择以下 2 种类型的几何图元（顶点、直线、圆弧和圆）时，“最大距离”也会显示。

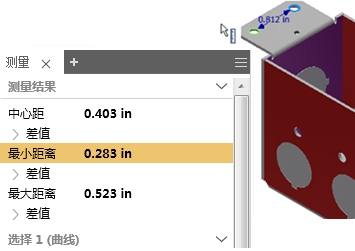

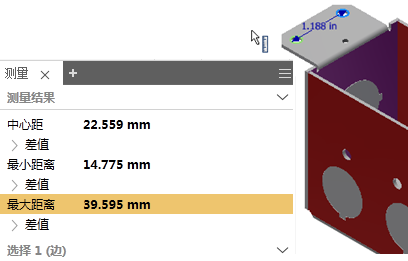

在“最小距离”、“中心到中心”距离和“最大距离”之间轻松切换以获取距离增量值。
| 中心距 | 最小距离 | 最大距离 |
|
|
|
有关详细信息，请参见在模型中测量距离、长度、角度、周长或面积的步骤。
