Inventor 2017 R2 包括由全球范围内的 Inventor 用户投票选出的工作效率增强功能。它在草图绘制、零件和部件建模、设计自动化、工程图、互操作性和表达视图方面进行了 40 多项增强，以便帮助您提高工作效率，制造优质产品。
常规
对“测量”命令的精度进行了改进
可视化增强功能：当您第一次访问文件中的列表时，复选标记
现在显示在默认的“测量距离”、“角度”、“周长”和“面积”
“精度”值的旁边。以前，复选标记仅在您进行选择之后显示。
选中的 测量精度值现在在所有文件的所有任务中有效。请选择不同的测量精度值以更改默认测量精度值。以前，如果您在现有文件中更改了精度值，则在保存、关闭并重新打开该文件后，不会保留所做的更改。
有关详细信息，请参见在模型中测量距离、角度、周长或面积的步骤。
“项目”对话框方面的增强功能（Inventor LT 中未提供）
- 访问“配置库”对话框的方式已从 2 次单击简化为 1 次单击。仅包含一个条目的下拉按钮已被删除。
- Inventor 项目向导（即当您创建项目 (.ipj) 文件时显示的向导）现在可调整大小。
模型浏览器增强功能

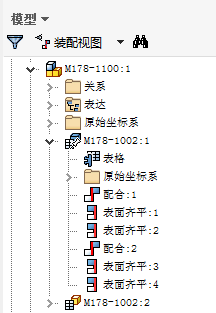

现在，在所有环境中，模型浏览器的视觉显示在装配层次中显示线，从而：
- 展现展开状态与收拢状态之间的更大区别。
- 帮助将注意力集中在内容和特征上。
- 使用户能更轻松地在装配层次中导航。
工作流增强功能
- 在将零件/部件/展开模式草图导出为 AutoCAD DWG 文件时，这些草图现在保留在“几何图元特性”对话框中指定的特性（例如，线型、比例、线颜色和线宽）。
- 当访问以下命令之一时，您可以选择显示或不显示小工具栏：“拉伸”、“旋转”、“圆角”、“抽壳”、“面拔模”、“倒角”和“联接”。这些对话框具有在对话框旁边显示的小工具栏。这些小工具栏上可用的选项与对话框选项相同。若要最大化图形空间的大小，请使用新的“视图”面板 “用户界面”面板
“小工具栏”命令来禁止显示这些小工具栏。
有关详细信息，请参见小工具栏。
- 现在，您可以轻松地向前或向后跳转到其他时间点上。您的撤消/重做历史记录现在将显示在新的“撤消”/“重做”下拉菜单中。单击下拉箭头，然后从动作列表中选择您要撤消或重做的动作。
零件
新增了“生成零件”和“生成零部件”的关联菜单选项
从浏览器或零件文件的图形窗口中：
- 生成零件：选择一个或多个草图块、实体或曲面体，然后从关联菜单中选择“生成零件”。
- 生成零部件：选择一个或多个草图块，或者选择一个或多个实体，然后从关联菜单中选择“生成零部件”。
有关“生成零件”的详细信息，请参见从布局创建零件。
有关“生成零部件”的详细信息，请参见从布局创建零部件。
自动选择与预选面或边相切的所有面或边
现在，可以快速创建彼此相切的所有面或边的选择集。在图形窗口中：
- 使用鼠标左键，双击面或边。
- 选择一个或多个面或者一条或多条边，单击鼠标右键，然后从关联菜单中选择“选择切线”。
注： 按住 CTRL 键以选择多个面或多条边。
或
相切面选择示例：在一个面上单击鼠标右键，然后选择“选择切线”，或者使用鼠标左键双击一个面。结果：所有相切面都被选定。
使用示例
- 使用相切面的选择集以：
- 使用“删除面”删除选择集。
- 将外观指定给选择集。
- 使用“加厚/偏移”命令为面添加或删除厚度，或者从零件面创建偏移曲面。
- 使用相切边的选择集以：
- 为预选边加圆角或倒角。
- 查看或检查是否存在相切条件或封闭回路。
有关详细信息，请参见选择命令参考
增强了导出的修订表和明细栏 Excel 格式
- 现在，您可以在导出时选择一个包含宏的 Excel 模板文件 (.xlsm)。宏被保留在导出的 Excel 文件中。
有关为导出操作选择 Excel 模板的详细信息，请参见 Microsoft Excel 导出选项参考

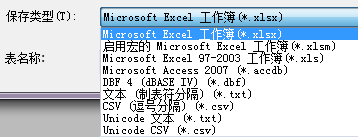

- 您现在可以将修订表和明细栏导出为启用宏的 Excel 文件 (.xlsm)。明细栏或修订表的导出现在支持以下 Excel 文件类型：*.xltm;*.xlsx;*.xlsm;*.xlt;*.xls Excel 模板。
有关导出修订表或明细栏的详细信息，请参见导出明细栏、导出表参考
部件（Inventor LT 中未提供）
用于包括或排除关系的镜像部件和复制部件选项
以前，关系会被自动应用到所镜像或复制的零部件。新选项使您可以决定是否要在操作中包括关系。
- “镜像零部件”对话框中的 “镜像关系”如果选中该复选框，则源零部件之间的现有关系将被应用到所镜像的零部件。清除该复选框可排除关系。
- “复制零部件”对话框中的 “复制关系”如果选中该复选框，则源零部件之间的现有关系将被应用到所复制的零部件。清除该复选框可排除关系。
有关部件镜像的详细信息，请参见镜像部件的步骤。
有关部件复制的详细信息，请参见复制部件的步骤。
用于固定所生成的零部件的镜像部件和复制部件选项
“镜像零部件”对话框/“复制零部件”对话框中的新选项“固定新零部件”会自动固定所生成的镜像或复制零部件：
有关部件镜像的详细信息，请参见镜像部件的步骤。
有关部件复制的详细信息，请参见复制部件的步骤。
其他部件增强功能

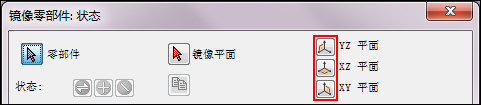

- 现在，您可以在部件的“镜像零部件”对话框中快速从列表中选择可用的基准工作平面。您不必先找到工作平面然后展开浏览器节点以选中它，而是可以直接在部件的“镜像零部件”对话框中进行选择（Inventor LT 中未提供）。
有关部件镜像的详细信息，请参见镜像部件的步骤。

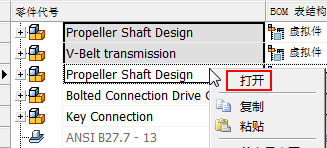

- 现在，您可以从 BOM 表打开多个文件。选择一个或多个零部件，单击鼠标右键，然后选择“打开”：所有选定的零部件都将在单独的新选项卡中打开（Inventor LT 中未提供）。
有关详细信息，请参见使用 BOM 表的步骤。
互操作性

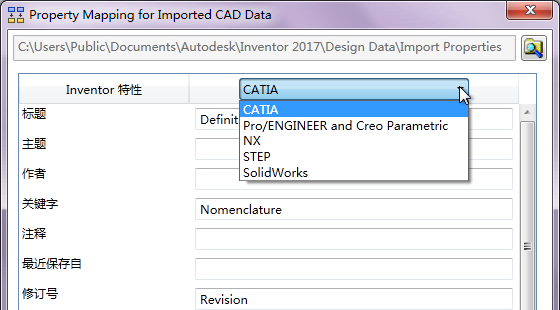

使用新的“特性映射”工具快速自定义所导入 CAD 文件的特性
使用新的“对导入的 CAD 数据进行特性映射”工具可以轻松将特性从 CATIA、Pro/Engineer & Creo Parametric、NX、STEP 和 Solidworks 映射为标准 Inventor 特性。
新的“特性映射”工具取代了直接修改 CATIA、Pro/Engineer & Creo Parametric、NX、STEP 和 SolidWorks XML 设计数据文件的手动工作。
“Public”“Public Documents”“Autodesk Inventor [版本]”“Design Data”“Import Properties”中。
可以从以下位置访问新的“所导入 CAD 数据的特性映射”工具：
- “导入”对话框底部的“特性映射”按钮。只有要将 CATIA、Creo、NX、STEP 或 Solidworks 文件导入为部件文件时，此按钮才处于启用状态。
- “开始”菜单“程序”“Autodesk”“Inventor 2017”“工具”。
有关详细信息，请参见将所导入 CAD 数据的特性映射为标准 Inventor 特性的步骤。
参考模型在明细栏和 BOM 表方面的增强功能（Inventor LT 中未提供）
现在，您可以从明细栏或 BOM 表打开关联参考或虚拟零件的顶级部件。在包含关联参考或虚拟零件的明细栏或 BOM 表行上单击鼠标右键，然后选择“打开”。包含对关联 AnyCAD 参考或虚拟零件的参考的顶级部件将会打开。
有关详细信息，请参见关于从其他 CAD 系统导入文件。
DWG 参考底图现在完全支持 AutoCAD Mechanical 几何图形
- 现在，您可以使用 DWG 参考底图的“定位”命令来更改 AutoCAD Mechanical 几何图形的插入点。重新定位的几何图形将保持与 AutoCAD Mechanical 模型的关联。
- 现在可以为部件环境中的 DWG 参考底图 AutoCAD Mechanical 几何图形添加约束。
有关关联 DWG 的详细信息，请参见：
针对 DWF 导出的网格支持
您现在可以导出 DWF 格式的网格几何图元。打开网格模型（如 .stl 或 .obj），然后导出为 DWF。
增强的使用 Configurator 360 的 BIM 内容发布功能
添加了一个工作流，以帮助您准备 Inventor 部件以便与 Configurator 360 配合使用。然后，在 AEC 行业工作的 BIM 客户可以按需访问和使用 Configurator 模型。
iLogic（Inventor LT 中未提供）
iLogic 输入字段增强功能
InputListBox 对话框中的 iLogic 输入字段现在可自动调整大小以适应最长输入字符串的宽度。
“编辑规则”对话框增强功能
- 使用新选项“保存”可以在执行编辑任务过程中根据需要保存您的工作，而无须运行规则。
- “确定”按钮被替换为“保存并运行”：此选项可保存并运行新的或更新的规则，并在成功运行后关闭对话框。如果窗体被抑制，此选项将处于禁用状态。
有关详细信息，请参见在 iLogic 中使用规则的步骤。
工程图
使用新的“引出序号排序”关联菜单选项对附着的引出序号进行重排序（Inventor LT 中未提供）
现在，您可以按所附着引出序号的值对其进行重排序。首先，使用“从列表附着引出序号”关联菜单选项附着引出序号。然后，在关闭“附着引出序号”对话框后，在引出序号栈上单击鼠标右键，然后选择“引出序号排序”。值将自动重新排序。
- 附着数字的引出序号将按从最小到最大的顺序重新排序。
- 附着字母的引出序号将按从 A 到 Z 的顺序重新排序。
有关详细信息，请参见编辑引出序号。
将剖面线图案指定为实体
纯色被添加为“样式和标准编辑器”对话框中的可用样式。此选项使您可以为“剖面线”样式和“焊道恢复”样式生成默认的剖面线图案“纯色”。
默认情况下，实体填充颜色为黑色。通过在“样式和标准编辑器”对话框中更改“剖面线”“图层样式”“剖面线”对象的外观，将默认颜色更改为您首选的颜色。
也可以在“剖面线/颜色填充”对话框中手动替代默认的剖面线图案或默认颜色。

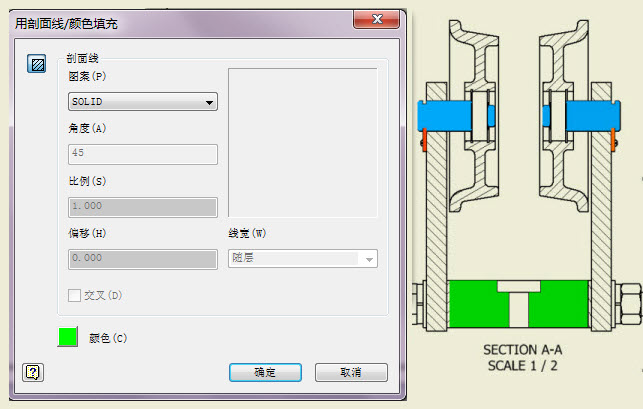

二维视图中的纯色剖面线图案填充示例。
有关添加和编辑剖面线图案的详细信息，请参见在工程图草图中添加和编辑剖面线/颜色填充的步骤。
有关创建默认样式的一般信息，请参见样式和标准编辑器 - 对象默认样式参考。
对工程图延时更新进行了改进
打开设置为延时更新的工程图时，您现在可以从以下列表中选择选项，并指定您首选的系统常用提示信息：工程图更新延时。请更改延时状态以更新工程视图并关联添加的标注。
- 始终显示此消息。
- 每次操作时仅提示一次。
- 本任务中不再显示此消息。
- 永远不再显示此消息。
此延时更新消息也将显示：
- 当您将光标悬停在 Inventor 中打开的延时工程图的浏览器状态图标上时。
- 当您在“文档设置”对话框中选择“延时更新”时。
有关详细信息，请参见使用自动工程图更新的步骤。
使用“自动调整尺寸为工程图纸尺寸”节省打印多张工程图的时间

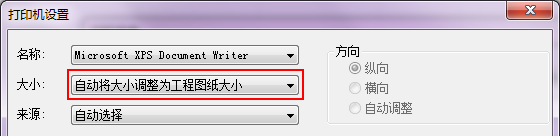

通过任务调度器的“打印机设置”对话框中的新“自动将大小调整为工程图纸大小”选项，可以根据不同的图纸尺寸和方向批量打印多个工程图 (.idw/.dwg) 文件集。此新选项会根据工程图纸设置中指定的值自动选择合适的图纸大小和方向。
只有任务调度器的“打印文件”对话框中的文件为工程图 (.idw/.dwg) 文件时，此设置才可用。
|
---------------任务概要----------------此任务已处理 1 个文件，其中 1 个文件失败。 遇到以下错误：C:\Users\itools\Desktop\New folder\80-110.dwg--打印机不支持指定的图纸尺寸，无法在精确的图纸尺寸上处理有效输出。------------------------------------------- |
有关详细信息，请参见使用任务调度器打印的步骤。
将工程图中的多个中心标记与选定边对齐
您现在可以在工程图中选择多个中心标记，然后将其与选定的边对齐。以前，仅第一个选定的中心标记将会对齐。
有关详细信息，请参见编辑中心线或中心标记的尺寸界线。
表达视图在创建、编辑和发布方面的增强功能（Inventor LT 中未提供）
新的“创建表达视图”选项
从打开的部件或焊接件创建新表达视图 (IPN) 文件：在打开的部件或焊接件中的顶层浏览器节点上单击鼠标右键，然后从关联菜单中选择“创建表达视图”。
编辑多个动作
现在，您可以通过多种方式编辑多个动作。
-

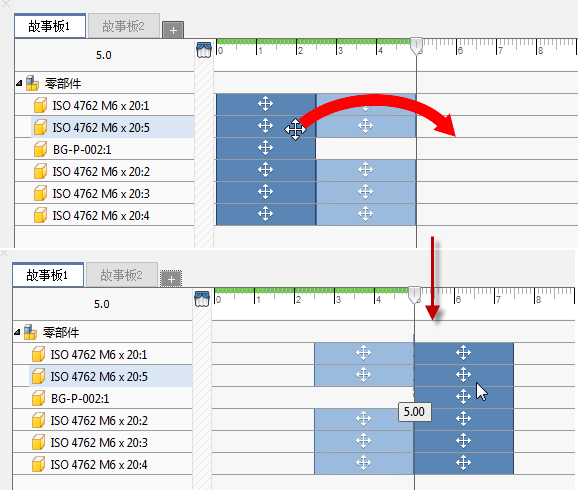

移动：按住 Ctrl 键的同时单击以选择多个动作，然后将选定的动作拖动到时间轴上的其他位置。您可以拖动到其他位置参数之前或之后的位置。移动动作可与选择的任何动作一起执行。当拖动具有不同开始/结束时间的动作时，选择集将保持关系不变。

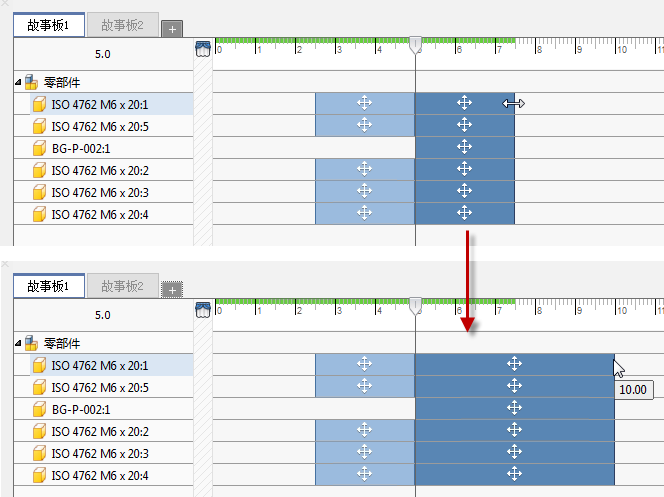

- 拖动以更改开始/结束时间：选择多个动作，并在修改光标显示时通过拖动光标来修改开始或结束时间。动作不必共用时间跨度。

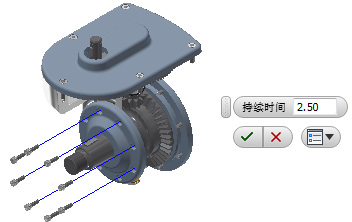

- 编辑多个动作的持续时间：选择动作，单击鼠标右键，然后选择“编辑时间”。指定“持续时间”值，选择集将会更新。

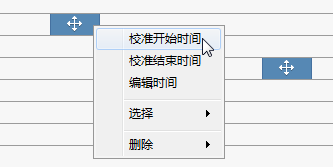

- 对齐开始/结束时间：选择多个动作，单击鼠标右键，然后单击“对齐开始时间”或“对齐结束时间”。

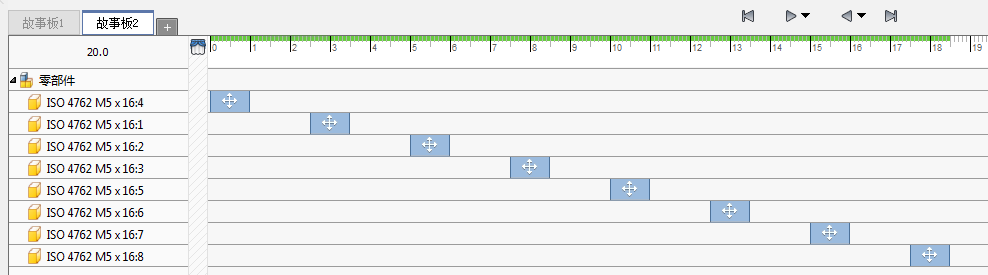

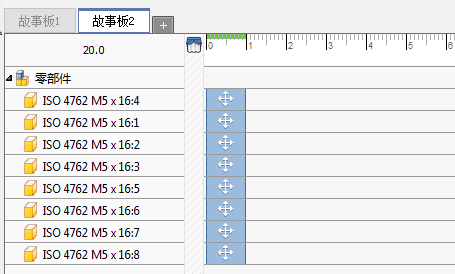

- “该时间之前的所有项”、“该时间之后的所有项”和“分组”：您可以选择在所选动作或播放指针位置之前或之后发生的所有动作。这样可以轻松增加各个动作之间的时间。该选择基于所选动作的开始时间，并且包括所有具有匹配开始时间的动作。您也可以只从一个成员中选择“分组”位置参数的所有成员。
- 编辑不透明度：您可以编辑一个或多个零部件的不透明度。部件中被设置为“透明”的零部件会将该设置体现到表达视图中。当同时编辑多个具有不同不透明度设置的零部件时，这些零部件将全都获得相同的不透明度值设置。

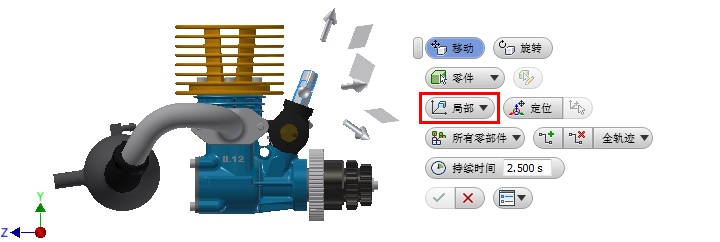

局部/世界方向

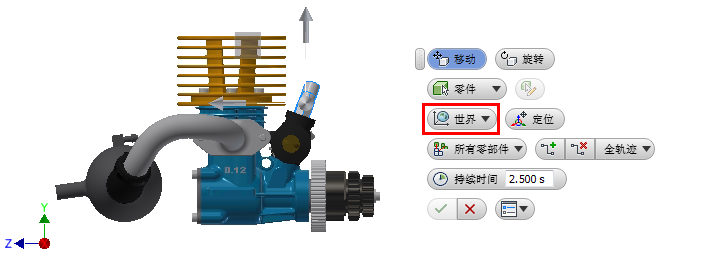

现在，您可以使用小工具栏中的局部（零部件）坐标系或世界（表达视图）坐标系来指定调整方向。对于多选集，局部坐标系将与第一个选定的对象对齐。
发布具有透明背景的图像

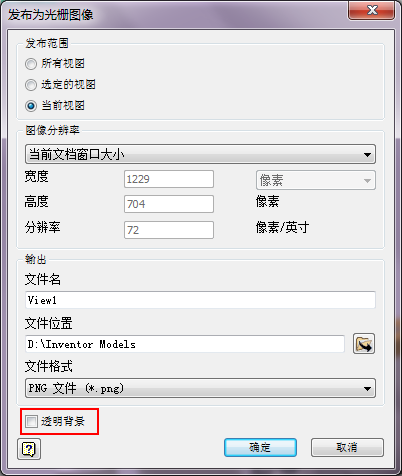

选择要发布为图像的快照视图。单击“光栅”
。在对话框的底部，选中“透明背景”复选框。
发布光栅
当发布图像时，您现在可以从提供的分辨率列表中选择分辨率，或者指定图形分辨率。
展开/收拢“故事板”面板中的全部子项
使用“展开”或“收拢”
对表达视图的性能进行了改进
- 轨迹选择
- 零部件选择
- 在“时间轴”面板中选择多个动作对象
- 删除位置参数
- 删除故事板
- 从上一个故事板创建故事板
网格零部件在表达视图中受到支持，并且被视为实体零部件。它们可以进行调整，可以具有不透明度更改等，并且可以在时间轴中拥有动作。
“自动分解”已删除
使用“创建视图”命令时位于“选择部件”对话框中的“自动分解”命令已从 Inventor 2017 表达视图中删除。
