Inventor 2017.3 在投影草图参考、智能干涉过滤、三维 PDF 发布以及其他 BIM OmniClass 产品代码方面提供了修复和超过 20 个产品增强功能，还根据 Inventor Ideas 的直接反馈提供了一些增强功能。此更新还为进一步了解产品提供了统一的学习体验，这让客户可以使用“指导教程”来创建、管理和发布学习内容。
“常规”
测量增强功能
- 通过在图形窗口中单击来轻松重新启动测量。

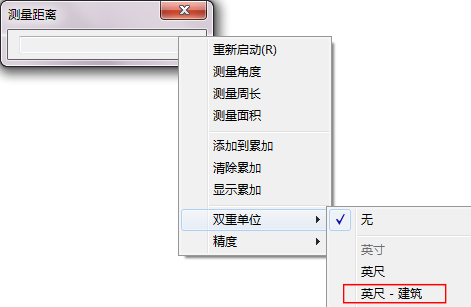

- 双重单位“英尺 - 建筑”现在可用于测量距离、周长和面积。
注： 小于 1/128 的分数不受支持。
有关测量的详细信息，请参见在模型中测量距离、角度、周长或面积的步骤。
其他工作流程增强功能
现在，当使用“旋转”、“扫掠”、“螺旋扫掠”、“倒角”和“圆角”命令创建特征时，您可以使用交叉窗口来选择多个闭合轮廓。
三维 PDF

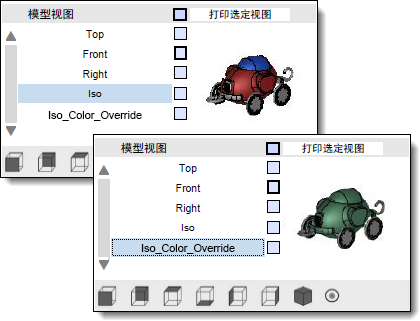

三维 PDF 导出速度显著加快，并且现在支持视图表达颜色替代。
草图
“选择相切”在“投影几何图元”命令中现在可用
- 使用鼠标左键，双击面或边。
- 选择面或边，单击鼠标右键，然后从关联菜单中选择“选择相切”。
或
有关详细信息，请参见选择命令参考。
现在，在重新定义草图后保留投影草图参考
以前，如果重定义了在其上创建了零件或部件的平面，则投影参考将会丢失（草图变为绿色）。
现在，如果重定义草图平面，则将保留关联性（草图保持黄色）。这适用于以下类型的草图参考：
- 投影几何图元。
- 投影回路。
- 剖切边。
- 跨零件引用。
有关“重定义”功能的提示
- 当您重定义草图平面时，将通过最小量的旋转沿着草图法线和草图轴来平移草图原点。
原始草图坐标系 重新定义的草图坐标系
- 如果将草图重定义为非平行平面，当几何图元类型更改时，该草图在投影几何图元上可能标记为有问题。在这些情况下，请手动删除有问题的几何图元，并再次将其投影。
样条曲线投影几何图元 样条曲线投影几何图元重定义为圆弧
- 如果在重定义特征的已用草图后下游特征失败，请根据需要编辑该下游特征。
有关详细信息，请参见关于投影草图几何图元。
“应用程序选项”
“草图”选项卡中的新选项提高了性能

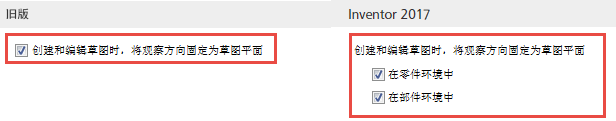

在“应用程序选项”对话框“草图”选项卡中，现在有单独的设置来分别控制部件草图中的“观察方向”行为和零件草图中的“观察方向”行为。
现在，针对零件草图和部件草图有单独的设置，例如，您可以在编辑零部件时禁止查看草图平面，并在编辑部件草图时启用“观察方向”。
- 创建或编辑零件草图时。
- 创建或编辑零件中的零部件时。
- 在位编辑部件中的零件时。
在创建或编辑部件草图时，“在部件环境中”设置可控制“观察方向”行为。
有关详细信息，请参见“草图”选项卡参考（“应用程序选项”）。
新的三维草图小工具栏和二维草图小工具栏选项
在三维草图环境中添加了小工具栏。
编辑三维草图：在零件和钣金环境中选择三维草图时显示。
此外，在新的三维草图小工具栏和现有的二维草图小工具栏中添加了以下选项。当选择基于二维或三维草图的特征时，以下选项将会显示：
共享草图：在零件和钣金环境中选择草图和基于草图的特征/面并且未共享该草图时显示。
停止共享草图：在零件和钣金环境中选择草图和基于草图的特征/面并且已共享该草图时显示。
使可见：在所有零件和部件环境中显示，并且可见性处于关闭状态。
使不可见：在所有零件和部件环境中显示，并且可见性处于打开状态。
有关共享和停止共享草图的详细信息，请参见创建和编辑草图的步骤。
有关基于草图的特征的详细信息，请参见关于基于草图的特征。

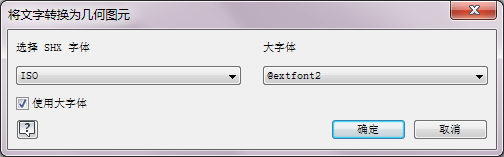

将草图文本转换为几何图元
现在，您可以将零件、部件和工程图草图文本转换为草图几何图元（直线、圆弧）。可以使用转换的文本几何图元创建文本雕刻，以将零件代号或库存信息通过激光蚀刻到模型上。
在将文本转换为标准草图几何图元后，转换的几何图元将不再与原始文本关联。
| 1. 在草图文本上单击鼠标右键。 | 2. 进行选择。 | 3. 文本将转换为标准几何图元。 |
|
|
|
有关详细信息，请参见将草图文本转换为草图几何图元的步骤。
部件
“检查干涉”的多个增强功能

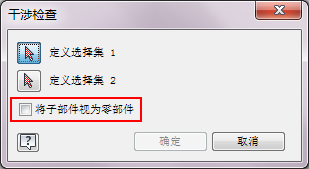

- 通过“干涉检查”对话框中的新选项“将子部件视为零部件”，您可以将子部件视为单个零部件，并忽略子部件内的干涉。

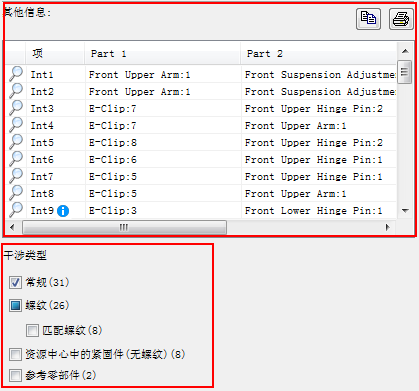

- “检测到干涉”对话框现在包括：
- 有关每个干涉的信息。
- 干涉类型过滤选项。通过仅包含您要查看的干涉，关注需要检查的信息。
注： 当部件包含 AnyCAD 参考时，“AnyCAD 参考零部件”过滤器将会显示。.

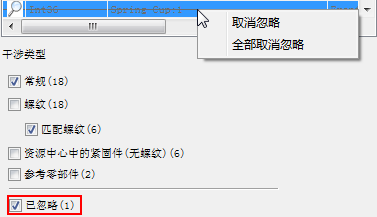

- “忽略”和“取消忽略”选项。您可以：

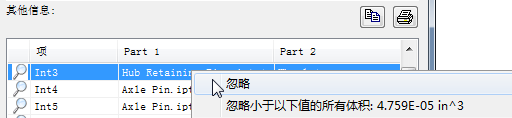

- 在项目上单击鼠标右键，并选择忽略选定的体积或忽略小于选定值的所有干涉体积。
- 选中或取消选中“已忽略”过滤器以显示或隐藏列表中忽略的干涉。
注： 忽略的干涉在显示时将带有十字线。
- 在忽略的干涉上单击鼠标右键，并选择取消忽略选定的项目或全部取消忽略。
- 不匹配的螺纹在工具提示中会显示干涉类型（共计 4 种干涉类型）。
- 螺纹零部件不对齐。
- 螺纹规格不匹配，包括公称直径、螺距。
- 左旋/右旋不匹配。
- 螺纹长度不匹配。
注： 工具提示中的第一组数字表示内螺纹值。第二组表示外螺纹值。 - 当您将
螺纹干涉值复制到 Excel 时，在名为“注释”的新列中将包含干涉类型
有关详细信息，请参见检查零部件之间的干涉的步骤。
“部件包覆面提取选项”对话框增强功能
现在，设置“使用源零部件的颜色替代”在“部件包覆面提取选项”对话框中可用。使用该选项以将基础零部件的颜色链接到目标零件。如果取消选中该选项，外观将设置为目标零件的默认外观。
“应用程序选项”“零件”选项卡中选项“使用源零部件的颜色替代”的标签已重命名为“生成/衍生/包覆面提取默认值”
有关详细信息，请参见创建包覆面提取零件。
指导教程作者
创建和共享教程

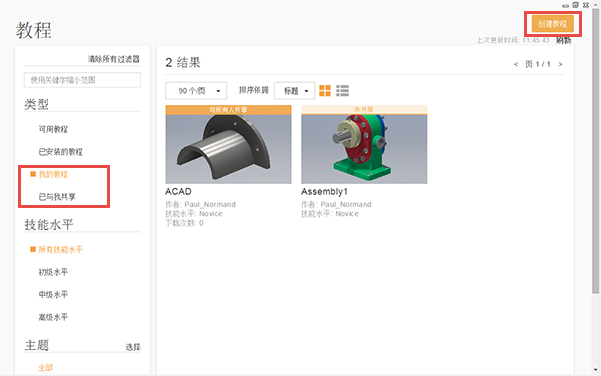

现在，您可以创建自己的教程并以公开或私有方式共享它们。此增强功能向“类型”中添加了两个新类别。单击“我的教程”可显示和管理您创建的教程。单击“已与我共享”可显示以私有方式与您共享的教程。

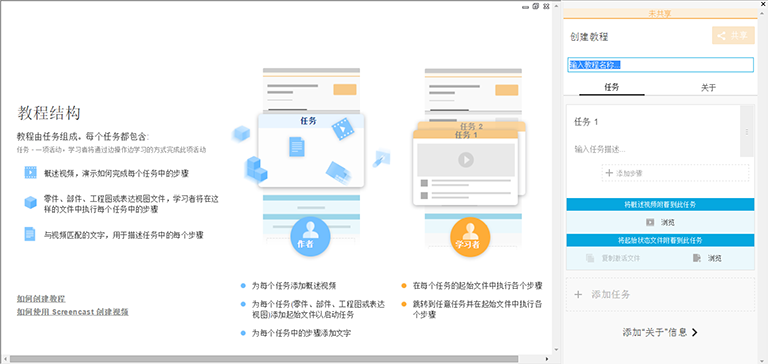

单击“创建教程”开始编写过程时，教程视觉向导解析将会显示。单击“解析”页面上的“如何进行”链接可观看指导您完成创建和共享过程的两个简短视频。
有关指导教程的详细信息，请参见教程快速入门。
BIM 内容
准备适用于 Configurator 360 的 BIM 内容
我们提供了新工作流，以通过 Configurator 360 准备用作 BIM 内容的 Inventor 模型。请参见关于按需准备适用于 BIM 内容的 Inventor 部件。
OmniClass 2006 支持
- 23.10 现场产品
- 23.20 通用建筑扣件配件和涂焊产品
- 23.25 结构和空间分割产品
- 23.35 覆盖层、镀层和饰面
从 OmniClass 2006 切换到 OmniClass 2012
Categories.xml 文件包含 OmniClass 2006 分类以及到 Revit 类别的映射。如果您要使用 OmniClass 2012 分类，则可以通过遵循这些说明从 2006 更改到 2012。
