展平面的步骤

展平一个或多个连续面。

使用此命令可以展平无法使用“展开”命令或钣金展开模式命令展开的面。例如，织物或标记对象。“展平”不使用折弯计算来展平选定的面。

展平零件面

1. 在功能区的零件文件 中：“三维模型”选项卡 “创建”面板 “展平”。
2. 单击“高级设置”菜单，并启用“创建专用视图表达”来创建仅显示展平面的视图。视图表达有助于隔离零件文件中的曲面，或者为工程图中的曲面制作文档。
3. 如果需要，可以指定一个预设。
   注： 若要指定“展平”行为的首选项，请单击齿轮图标。
4. 面：在图形窗口中，选择一个或多个连续面。
   • 自动链选面：支持通过一次拾取选择多个面。
   • 放置在原点处：
     • 已启用：在第一个选定面的最近顶点处放置展平的曲面。选择“清除选择”，然后选择新的基准顶点（如果需要）。
     • 已禁用：在世界坐标系的 XYZ 原点处放置展平的曲面。如果已禁用，您可以使用界面中的操纵器来确定输出曲面的方向和位置。

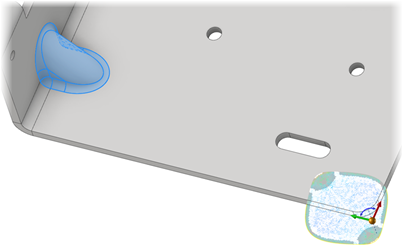

在下图中，“自动链选面”和“放置在原点处”均已禁用，且在钣金零件中选择了加强角板。

在本例中：
• 抑制该角板并创建展开模式可查看未发生扭曲的零件形状。
• 使用“展平”并选择角板面可展平具有一些扭曲的角板。



5. 还可以选择执行以下操作之一：
   • 线性结果：启用该项可选择要保持线性的一个或多个连续边。

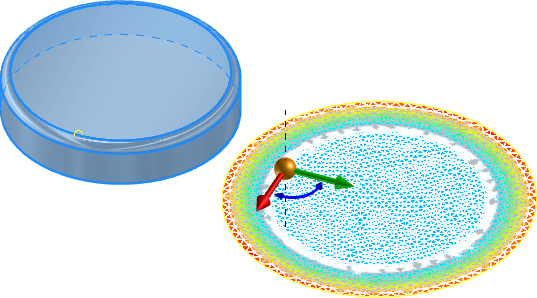

   • 刚性结果：启用该项可选择要保持刚性的一个或多个连续边。例如，选择一条圆形边可在展平时保持圆形。
6. 合并结果实体：启用该项可创建作为单个曲面的输出。禁用该项可创建具有多个面的单个曲面。
注： 曲面预览将显示曲面网格和热量贴图。热量贴图将变形和张力较低的区域显示为蓝色，将变形和张力较高的区域显示为红色。创建后，编辑展平特征以查看热量贴图。
7. 若要创建展平并开始新的展平，请单击加号 。
8. 单击“确定”以创建展平并结束命令。

若要编辑展平特征，请执行以下操作：

1. 在浏览器中找到该特征。
2. 单击鼠标右键，然后选择“编辑特征”。
3. 使用特性面板中的选择进行所需的修改。
4. 单击“确定”接受修改。

在工程图中呈现展平曲面的细节

提示： 在零件文件中，启用“创建专用视图表达”选项。在工程图中使用该视图表达可显示展平曲面的细节。

1. 在工程图中，启动“基础视图”命令。
2. 在“工程视图”对话框中，指定显示展平曲面的视图表达。
注： 在创建视图之前，请根据需要使用 ViewCube 来更改曲面的法线视图。如果创建呈现曲面边界的视图，则它在创建时将显示为空。
3. 单击“确定”创建视图。
4. 根据需要添加标注。
