练习 3：设置要素样式

更改道路的外观。

视频教程

单击画面中的箭头按钮可以观看如何为线条创建组合样式。在视频的下面列出了设置基本线条样式的步骤。

使用标准样式设置道路样式的步骤

1. 在显示管理器中，选择标记为 Roads 的图层，然后单击菜单区域中的“样式”。

   如果未下载用于本教程的样例数据，请观看视频。



   选择 Roads 图层并单击“样式”。

   “样式编辑器”窗口将显示在地图之上。

2. 在“样式编辑器”窗口中，单击“样式”对应的 ，并为道路选择线宽、颜色和图案。

   要创建带有黄色虚线的真实道路样式，请遵循以下步骤：

   • 将“单位”更改为毫米。
   • 将线宽更改为 2。
   • 单击“添加符号”以添加第二条直线。
   • 使用向上箭头按钮以将新直线移到预览的最上方。
   • 为新直线选择一个虚线图案。
   • 将虚线颜色更改为黄色。
3. 单击“应用”，然后单击“关闭”。
4. 单击“样式编辑器”窗口顶部的“X”以将其关闭。
5. 保存所做的工作。
   • 单击“保存”。
   • 为地图指定名称和位置。

     请注意，地图文件与 AutoCAD 图形一样，使用文件扩展名 .dwg。两种文件类型均使用相同的基本文件格式。

   • 单击“保存”。

您现在所处的位置

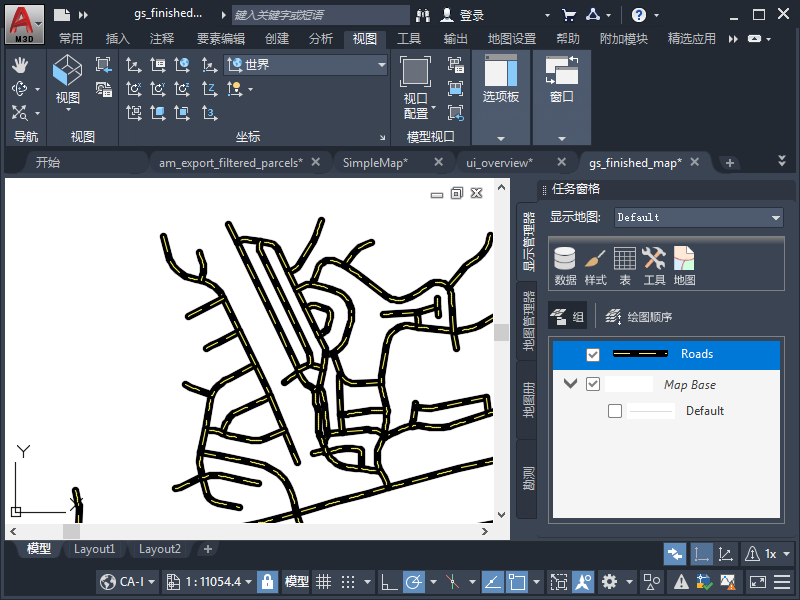

在地图中，可以查看已设置样式的道路。
