教程 A1：对结果制作动画

1. 您可以对跟随冲床和模具形状的板材制作冲孔动画。

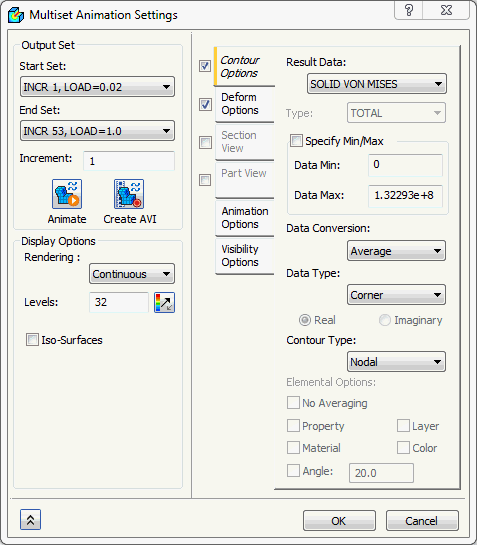

2. 右键单击“结果”，然后选择“多集动画设置”。将“结束集”更改为最后一步。选择“SOLID VON MISES STRESS”，将“动画选项”中的“延迟”更改为“100”。确保选中“变形选项”和“轮廓选项”而且“变形比例”设置为“实际”。

3. 单击 “制作动画”按钮。这将加载动画。
4. 单击“可见性选项”部分中的“全部隐藏”按钮。
5. 可能需要放大为更局部的视图以查看主体接触。
6. 要将动画保存为 AVI 文件，单击“创建 AVI”按钮。将文件命名为 PunchDieAnimation，然后单击“保存”。
7. 单击“确定”以退出“动画设置”。

使用非线性材料和接触的金属成型仿真到此结束。

所涵盖的主要主题如下所示：

• 如何设置弹塑性材料。
• 如何绘制 XY 曲线。
• 如何定义网格控制和表面接触。
