教程 A4：定义属性和网格

定义材料属性

创建二维正交各向异性复合材料。

1. 在“模型”树中，在“材料”上单击鼠标右键，然后选择 > “新建”。
2. 将“名称”更改为“碳/环氧树脂复合材料。
3. 将“类型”设置为“正交各向异性二维”。

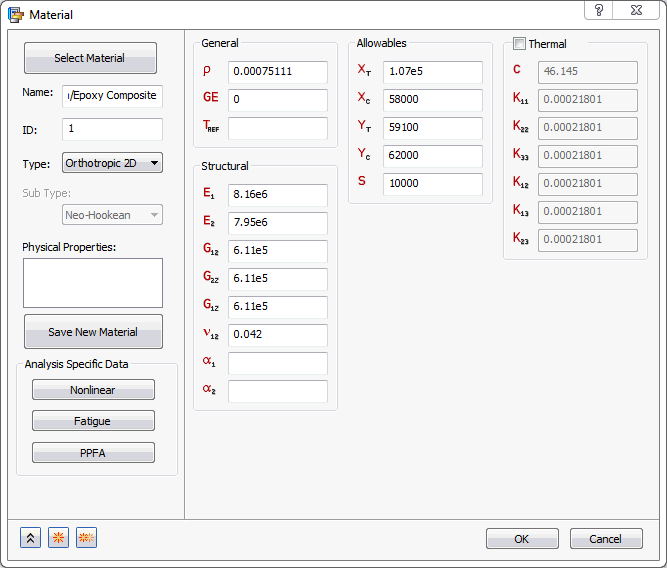

4. 如下图所示设置“常规”、“结构”和“许用值”部分下面的材料属性值。



5. 单击“确定”以创建材料。

定义单元属性

1. 在“模型”树中的“理想化”下，检查标准类别下是否有任何现有定义，例如实体和壳。下面所示的实体 1 是现有定义的一个示例：


   如果有任何现有定义，请在“理想化” > “全部删除”上单击鼠标右键。执行此操作可确保不需要的材料不会出现在零件网格中以及参与到分析中。

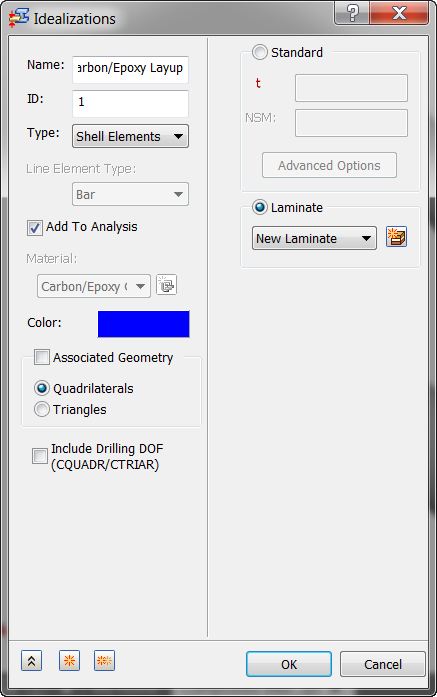

2. 在“模型”树中，在“理想化” > “新建”上单击鼠标右键。
3. 将“名称”更改为“碳/环氧树脂层。
4. 从“类型”下拉菜单中选择“壳单元”。
5. 确保“材料”设置为“碳/环氧树脂复合材料”。
6. 选中“层压板”选项。



7. 单击“新建层压板”按钮 。

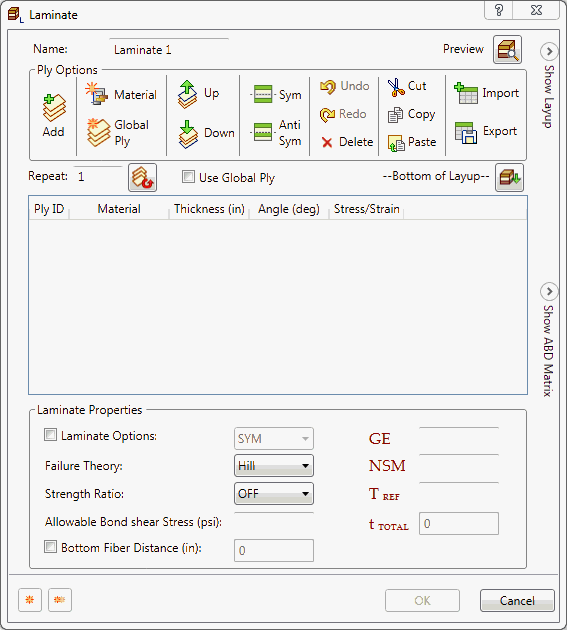

8. 在“层压板”对话框中，从“失效理论”下拉菜单中选择“Hill”，以便您可以在分析完成时查看失效指数信息。
9. 单击“添加”以创建一个新层。

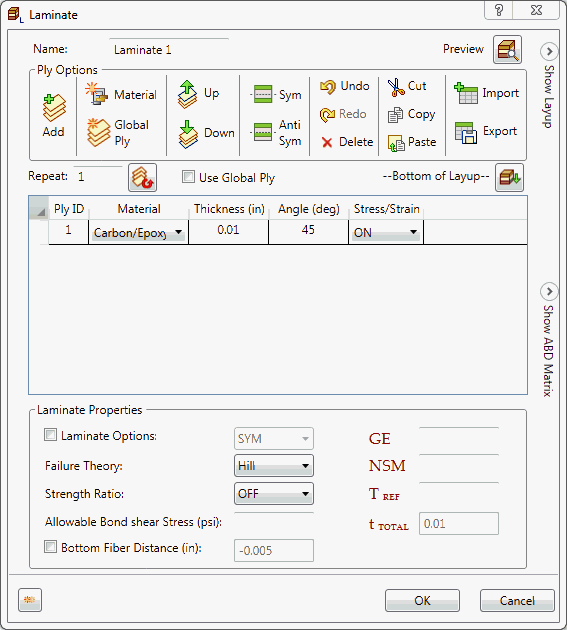

10. 通过在“材料”下面的第一个单元格中单击，在“材料”下选择“碳/环氧树脂复合材料”。将“厚度”设置为 0.01（双击默认的厚度以编辑单元格）。将“角度”设置为 45。将“应力/应变”输出保留为“开”。

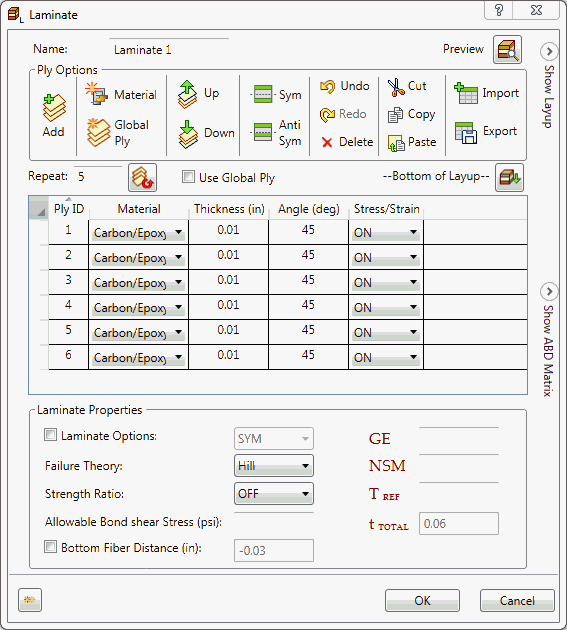

11. 创建其他五个层。选择层 1 所在的行。在表格上方，在“重复”按钮旁边的框中键入 5，然后单击“重复” 。

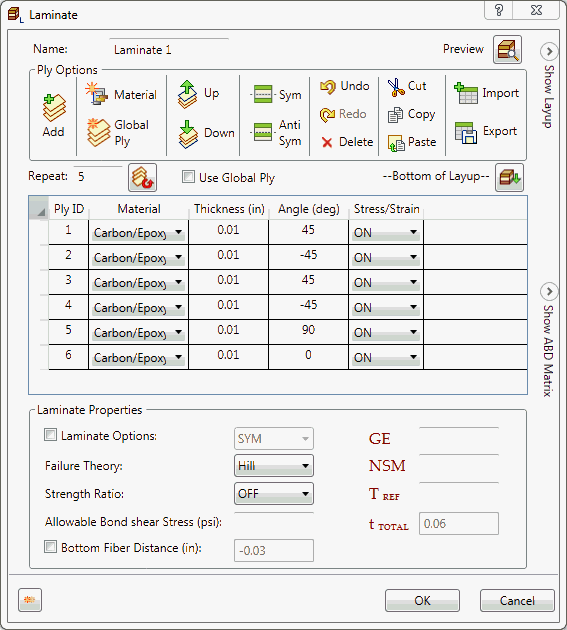

12. 更改“角度”，以便层 1 到层 6 的角度分别为 45、-45、45、-45、90、0。

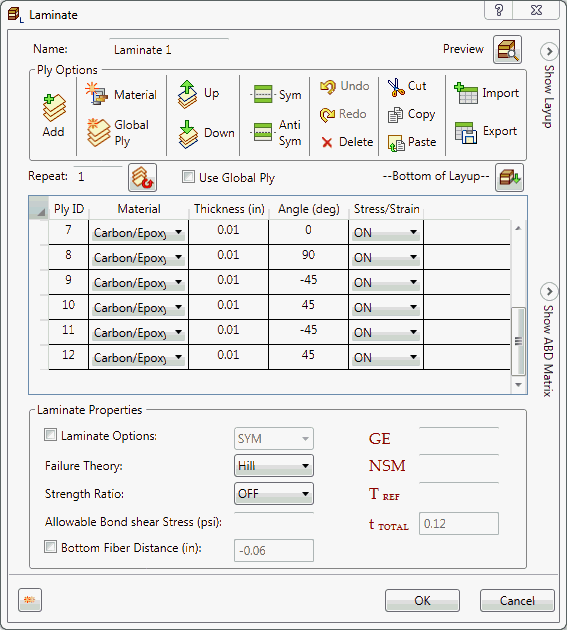

13. 选择所有的层，然后单击“对称”按钮 。

14. 现在，您有一个 12 层的层压板。单击“确定”以完成层压板定义。

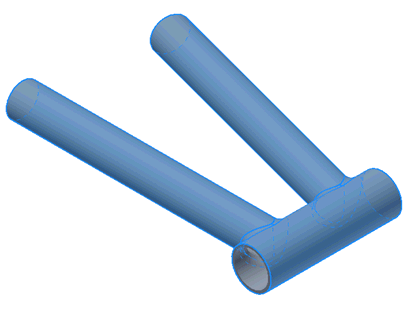

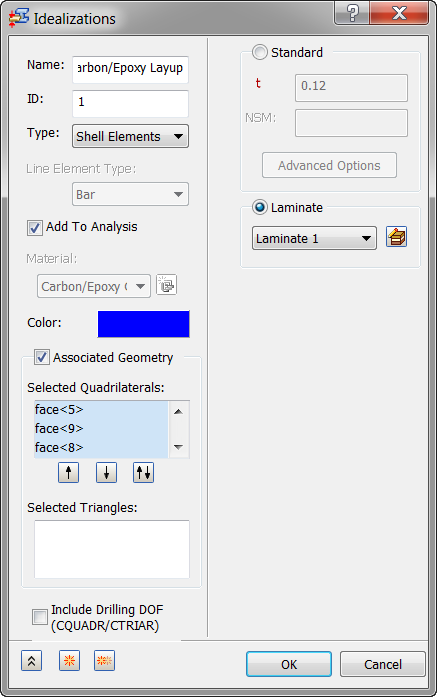

15. 在“理想化”对话框中，选中“关联的几何体”，然后为“四边形”选择零件的外表面。





16. 单击“确定”以创建复合物理属性。

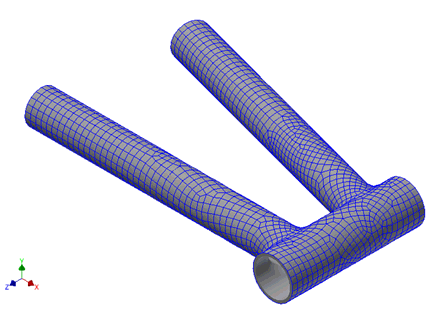

定义网格

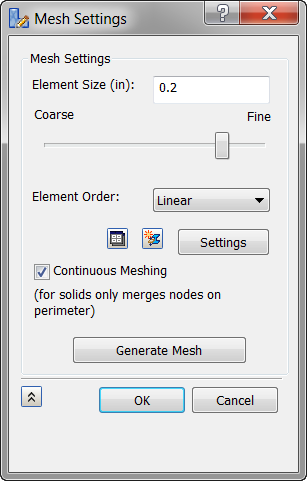

1. 右键单击“网格模型”，然后选择“编辑”。
2. 为“单元大小”输入 0.2。
3. 为“单元顺序”选择“线性”。



4. 单击“确定”以创建几何体网格。
