教程 A4：设置分析

施加约束

1. 在树视图中的“约束”上单击鼠标右键，然后选择“新建”。

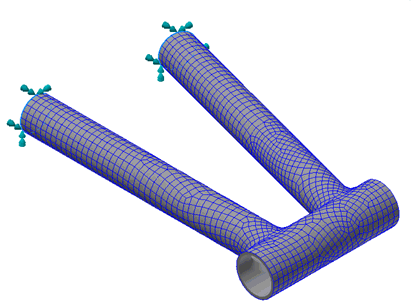

2. 选择顶部管和底部管末端的外侧边（而不是整个表面）。



3. 确保在“子工况”列表中选择“子工况 1”。

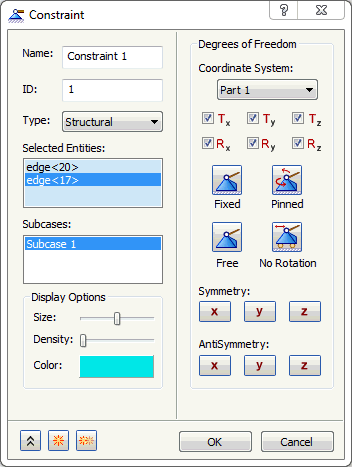

4. 保留“约束”对话框中的所有默认值。



5. 单击“确定”以创建固定约束。

施加载荷

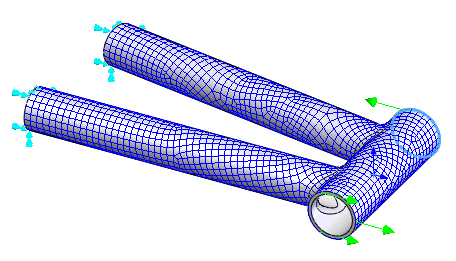

1. 右键单击“加载”，然后选择“新建”。
2. 选择头管顶部的边，在“幅值”下的“Fx”字段中键入 -100。确保在“子工况”列表中选择“子工况 1”。



3. 单击 “新建”按钮以创建第二个载荷。

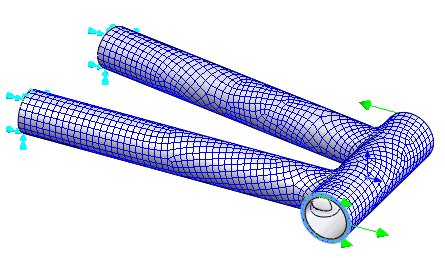

4. 选择头管底部的边，在“幅值”下的“Fx”字段中键入 100。确保在“子工况”列表中选择“子工况 1”，然后单击“确定”以创建载荷。



定义材料方向

1. 在“零件”树顶部，在“分析”上单击鼠标右键，然后选择 > “新建” > “材料方向”。

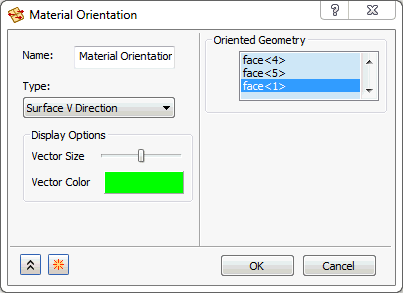

2. 在“类型”下面，选择“表面 V 方向”。
3. 在模型中选择五个表面。它们应显示在“有向几何体”下面。

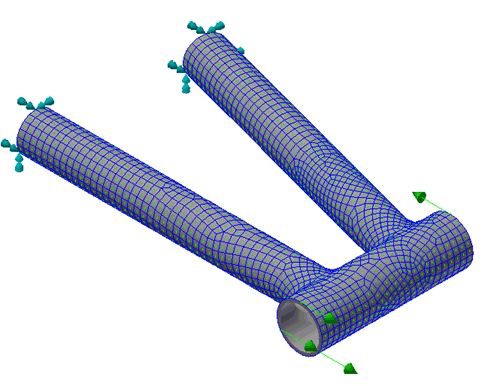

4. 单击“确定”以创建材料方向。请注意在整个网格中出现的小绿色箭头。这些箭头标识“0 角度”方向。
