教程 A5：运行分析

1. 要运行分析，请在“零件”树的“分析”节点上单击鼠标右键，然后选择“在 Nastran 中求解”。
2. 求解完成后，您将看到树中添加了新的单元。
   • 在“子工况”下，有四个不同的结果：

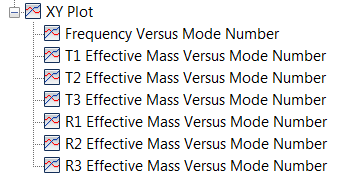

   • 在“零件”树底部，有七个“XY 图”：

   • 在“模型”树中，有四个“图形样板”：


     这些模板中的每个模板都可以拖放到子工况中以创建新的轮廓图。可以右键单击模板以编辑设置。

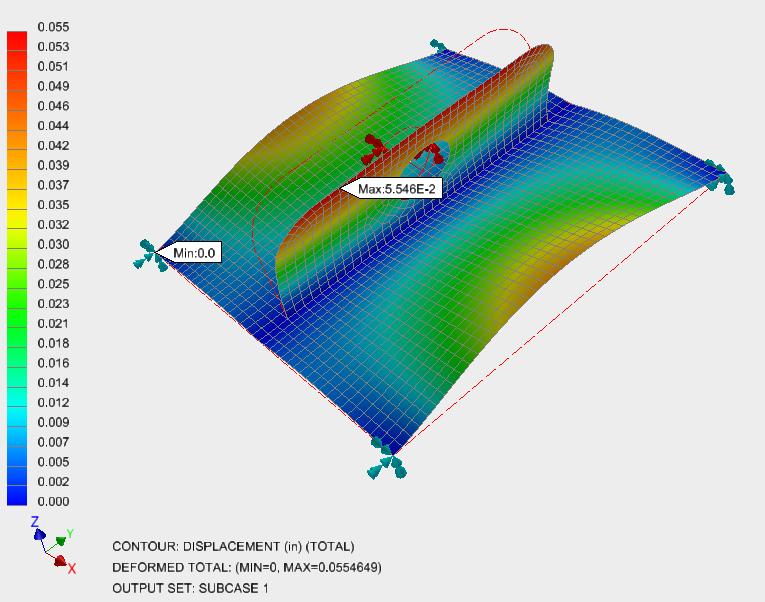

3. 在“零件”树中，在“结果”下双击“位移”以查看变形几何体上总位移的轮廓。


   请注意，最小位移和最大位移的点已明确标注。
