正交各向异性三维

显式分析不支持此材料类型。从“类型”下拉列表中选择“正交各向异性三维”后，可使用下列材料部分：“常规”、“刚度”、“剪切力”、“泊松比”、“热膨胀”、“许用值”和“热”。

材料稳定性应满足以下要求：

如果不满足任一条件，将发出警告消息。

有时可能很难找到所有九个各向异性常数。在某些实际问题中，可能会将材料属性简化为法线各向异性，此时材料为平面（即平面 1-2）内各向同性，并且在与该平面呈正交的方向上具有不同的属性。在各向同性的平面中，属性简化为：

并且 和 。

对于法线各向异性，则存在五个独立材料常数（即 、、、、 和 ）。如果材料具有平面各向异性（即材料仅在一个平面中为正交各向异性），则弹性常数简化为七个（即 、、、、、 和 ）。

• 常规



  • 可在此输入正交各向异性三维材料的质量密度、材料阻尼系数和参考温度。
  • 质量密度 RHO 用于自动计算所有结构单元的质量。
  • 要获得阻尼系数 GE，请将临界阻尼比 C/C0 乘以 2.0。如果没有为材料结构阻尼定义主频率（请参见“阻尼”部分），瞬态响应分析中将忽略 GE。
  • 在线性求解中，仅在计算热载荷时使用 TREF 作为参考温度。如果指定了初始温度载荷，则忽略 TREF。
• 刚度



  • 可输入纵向、横向和厚度方向的杨氏模量。
• 剪切力



  • 可输入平面内的横截面和纵截面的剪切模量。
  • G2z 和 Gz1 的近似值为平面内剪切模量 G12。如果无法使用测试数据来精确确定 G23 和 G31，G2z 和 Gz1 则可能由 G12 的值提供。
• 泊松比



  • 此处可输入三维泊松比。
• 热膨胀



  • 此处可输入三维热膨胀系数。

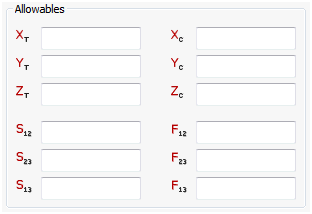

• 许用值



  • 可在此处输入所有三个方向上的拉伸或收缩许用值，以及 Tsai-Wu 失效条件所用的剪切力许用值和相互作用项。
  • 如果要对 PCOMP 项的 FT 字段计算复合单元失效，则需要 Xt、Yt、Zt、S12、S23 和 S31。还会用到 Xc、Yc 和 Zc，但它们不是必需的。
  • 可由多轴载荷下的测试样本试验性地确定相互作用项 F12、F23 和 F31。F12、F23 和 F31 需要满足以下形式的稳定性条件的约束也会带来不便：



    这会为该理论的实际应用带来复杂性。鉴于此原因，建议将 F12、F23 和 F31 设定为零。

• 热



  • 对于热分析，用户可在“热”区域输入传导率矩阵、比热和质量密度的值。质量密度是重复的，因为热分析和结构分析中都可能要用到它。

  • Kij 定义传导率矩阵。
