弹塑性(双线性)

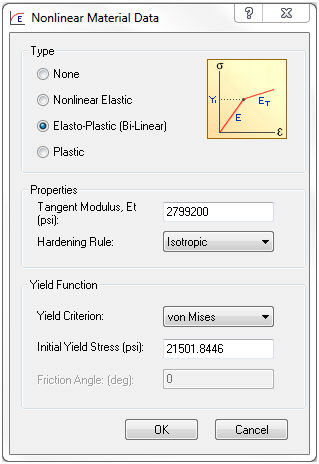

在“材料”窗体中的“分析特定数据”部分中，单击“非线性”按钮。然后在“类型”下选择“弹塑性(双线性)”选项。将弹出以下窗口：

• 在此方法中，可以通过“塑性模量(H)”定义塑性区域。塑性模量依次与“切线模量”和“杨氏模量(E)”相关联，如下所示：



• “切线模量”的值默认设置为杨氏模量的 10%。
• 因此，该默认值确保了材料的应力-应变曲线的线性塑性部分的斜率为 10%。
• Autodesk Nastran 计算应力值的方法为，根据曲线的最后两个端点线性外推表格并线性内插值表格。

以下内容同时适用于“弹塑性”和“塑性”选项。

• 有三种类型的“硬化规则”可用：
  • 各向同性
  • 运动
  • 各向同性 + 运动(组合)
• 有四种类型的“屈服标准”可用。您需要提供各种附加输入数据：
  • von Mises：此选项在韧性材料中使用最广泛。
    • 需要“初始屈服应力”值。
  • Tresca：通常也适用于韧性材料，但比 von Mises 更保守。
    • 还需要“初始屈服应力”值。
  • Mohr-Coulomb：此理论适用于摩擦性材料，例如泥土和混凝土。
    • 需要“2 * 内聚力”值（以应力单位为单位）。
    • 需要“摩擦角”值（0 度<Φ<45 度，默认值为零）。
  • Drucker-Prager：近似 Mohr-Coulomb 理论，是对 von Mises 理论的修改。同样适用于摩擦性材料，例如泥土和混凝土。
    • 需要“2 * 内聚力”值（以应力单位为单位）。
    • 需要“摩擦角”值（0 度<Φ<45 度，默认值为零）。
• 初始屈服应力：此值具有一个默认值，该默认值从每个选定材料的材料库数据中提取。如果材料不是从库加载的，则它将具有其他默认值。
