钢筋设计和校核对话框

访问

在选择 RC 结构构件之后，启动钢筋设计扩展程序：

在 Revit 中，单击分析选项卡 结构分析面板 Robot Structural Analysis 钢筋代码检查。

“设计选项”选项卡

Extension 中提供以下操作类型：

• Robot 中的钢筋设计，针对 Revit 中选定的 RC 构件。
• Revit 中针对选定 RC 构件定义的钢筋校核。
• 将 Robot 生成的钢筋导入 Revit。

Robot Structural Analysis 区域设置部分包含设计规范列表和钢筋数据库。

“构件”选项卡

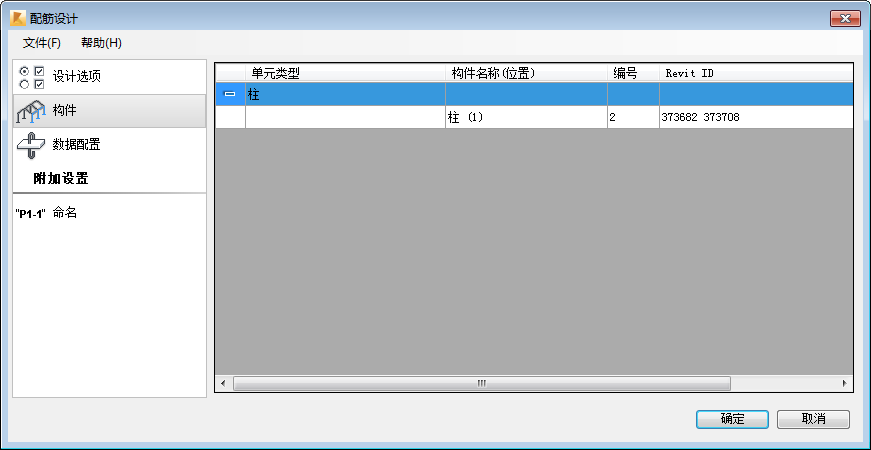

“构件”选项卡显示 Extension 支持的选定构件列表（混凝土梁、柱和扩展式基脚）。将根据以下方面将构件分组：构件类型（3 个主要组：梁、柱和扩展式基脚）、Revit 族实例 Mark 参数、构件几何形式（长度、截面造型和尺寸）以及钢筋参数。也可以取消选择“分组”选项。这时所有构件都被视为单独构件，Robot RC 项目的数量等于在 Revit 中选定构件的数量。

单击“保存报告”可保存“构件”选项卡中的数据。

“数据映射”选项卡

仅当为选定的构件定义了钢筋时才显示此选项卡。

表中为每种 Revit 钢筋类型都创建了一行。

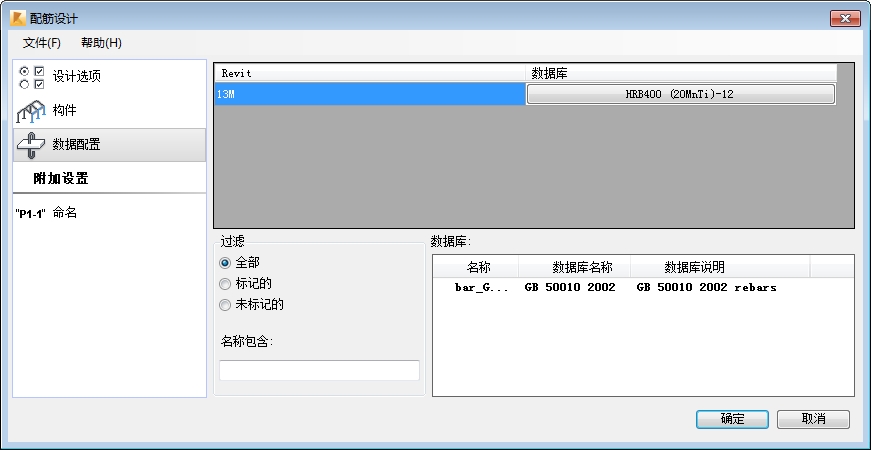

在该选项卡中，可以为从 Revit 导出到 Robot 的钢筋指定其钢筋等级和直径。当 Revit 和 Robot 中使用不同的钢筋列表时，此对话框将很有用。

为 Robot 列出的值符合在“设计选项”选项卡上选定的设计规范。

要更改指定的钢筋，请单击表右侧的按钮；此时会再打开一个“选择”对话框；选择需从数据库指定的钢筋。

可以使用三个选项过滤构件：

• 全部 - 显示所有构件
• 标记的 - 仅显示配置的构件
• 未标记的 - 仅显示未配置的构件

注： “数据配置”选项卡仅在校核模式下可用。

注： 如果所有钢筋都来自于“内容生成器”扩展程序创建的族，则将隐藏“数据配置”选项卡。

“命名”选项卡

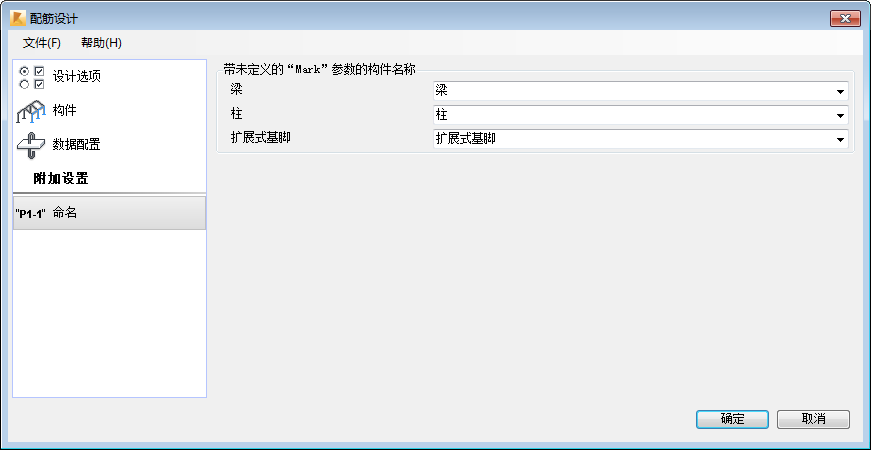

“命名”选项卡可用于设计和校核模式。它仅适用于未定义其 Mark 参数的构件。使用该选项卡可以为 Robot RC 构件定义名称前缀。
