关于隐藏线和混凝土框架图元

了解当混凝土梁和混凝土柱在视图中被遮挡时如何显示。

使用“在隐藏视图中显示”族参数，可控制混凝土结构框架图元隐藏线的显示情况。访问该参数的步骤：

1. 选择混凝土梁或混凝土柱，并依次单击“修改 | 结构 <图元>”选项卡“模式”面板 （编辑族）。
2. 可在以下两个位置之一更改该参数：
   • 在“特性”选项板的“图形”下找到“在隐藏视图中显示”。
   • 单击“创建”选项卡 “属性”面板 （族类别和族参数）。 在“族类别和族参数”对话框的“族参数”下找到“在隐藏视图中显示”。

注： 此参数仅可用于由混凝土构造的结构梁和结构柱。

以下位于结构楼板下方的模板托梁展示了“在隐藏视图中显示”参数如何影响视图。此剖面视图中每个编号的角代表一条可由几何图形隐藏的梁边缘。

下表显示了参数设置如何影响这些边缘。

参数设置和描述	指定的平面视图

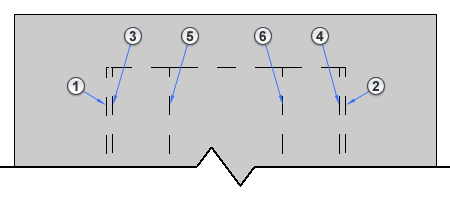

被其他构件隐藏的边缘。显示被其他图元遮挡的图元边缘。 在此平面视图中，结构楼板遮挡了梁边缘 1 和 2 以及显示为虚线的梁端点。

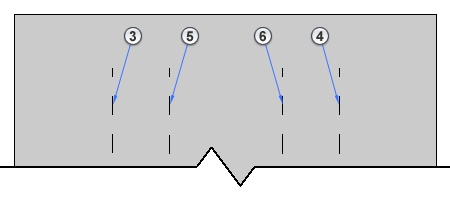

被梁本身隐藏的边缘。显示被梁几何图形遮挡的图元边缘。 在此平面视图中，梁几何图形遮挡了梁边缘 3、4、5 和 6，此时它们显示为虚线。
所有边缘。显示图元的所有边缘。 在此平面视图中，所有遮挡住的边缘和梁端点都显示为虚线。

注： 如果虚线显示过细或未显示，则增加视图比例。
