关于结构钢框架和柱预制形状

了解预制形状及其属性、参数和表示。

您可以将预制数据添加到用于所有结构的结构梁、结构柱及支撑。

• 预制形状显示图元的精确形状并且创建它的过程不可逆。
• 钢预制形状通过使用异步更新过程执行。
• 当您创建结构钢预制图元时，请使用修改器或在 Revit 梁、柱或支撑上放置参数化剪切或详细标准或自定义连接，梁、柱或支撑的几何形状将替换为预制形状。
• 钢预制形状将继承梁、柱或支撑的类型参数。
• 钢预制形状将一些额外实例参数引入到“结构”下的梁、柱和支撑。
• 具有钢预制形状的结构柱无法附着到参照平面。
• 创建钢预制形状时，会忽略或禁用某些柱、梁或支撑实例参数：

  结构柱	构造参数：禁用底部和顶部剪切样式以及底部和顶部延伸。
  结构梁和支撑	YZ 轴对正 钢预制形状仅支持“统一”YZ 轴对正。 如果“YZ 轴对正”未设置为“统一”，将不会创建图元的预制形状。将显示一条警告消息，告知不支持具有独立对正的图元。 “YZ 轴对正”参数将灰显。
  	起点和终点延伸 将由“缩短”修改器替换。 “起点”和“终点”延伸几何图形位置参数将不再在“属性”选项板中可用。 将显示一条警告消息，告知所做的更改。 针对具有钢预制形状的框架禁用梁操纵柄。
  	“起点和终点连接缩进” “起点和终点连接缩进”几何位置参数将被忽略且将不再在“属性”选项板中可用。 将显示一条警告消息，告知所做的更改。

• 创建预制形状时，结构钢框架上制造的某些标准剪切会丢失或替换为相应预制修改器：

  “面洞口”将替换为“轮廓切割”	将不会删除“面洞口”。 “面洞口”将不会剪切钢预制框架。 “轮廓”切割将切割钢预制框架。 面洞口和相应“轮廓”切割之间没有绑定 - 对其中一个进行修改不会导致另一个更新。 将显示一条警告消息，告知该面洞口将不再修改预制形状并将替换为“轮廓”切割。
  “连接端切割”将替换为“参数化连接端切割剪切”	将删除“连接端切割”。 将显示一条警告消息，告知该“连接端切割”将不再修改预制形状并将替换为参数化剪切。
  将忽略剪切的空心。	将不会删除剪切的空心。 将显示一条警告消息，告知将忽略通过参照平面以及起点和终点连接缩进剪切的空心的几何图形位置参数。
  将忽略通过参照平面剪切	将不会删除进行剪切的参照平面。 将显示一条警告消息，告知将忽略通过参照平面以及起点和终点连接缩进剪切的空心的几何图形位置参数。

  注： 在升级 Revit 文件时，将删除剪切。

预制形状表示

详细程度	表达
粗略	预制形状表示与相应结构钢图元的表示相同。 注： 在创建预制形状后，会忽略梁起点和终点延伸参数。
中等	在没有钻孔图元的情况下，预制形状是可见的。

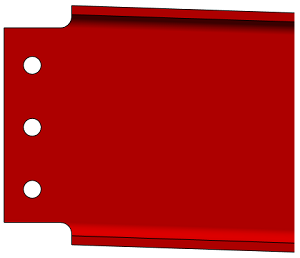

精细	在存在其所有剪切和钻孔的情况下，预制形状是可见的。
