使用坡度箭头创建屋顶坡度

使用坡度箭头在屋顶上定义坡度，例如四面双坡屋顶。

可以使用坡度箭头在屋顶上创建坡度。 有关说明，请参见使用坡度箭头创建斜表面。

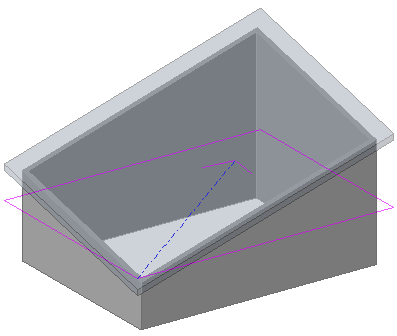

下面的示例显示一个可以在 Revit 中通过坡度箭头创建的屋顶。

创建具有不同屋檐高度的屋顶

通过将两个不同的屋顶连接在一起，可以创建坡度定义线位于不同高程的屋顶。

提示： 此步骤用于多层建筑中作用最佳。

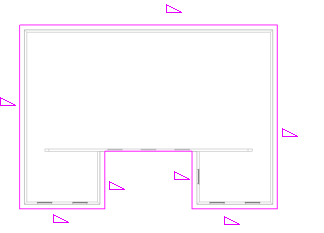

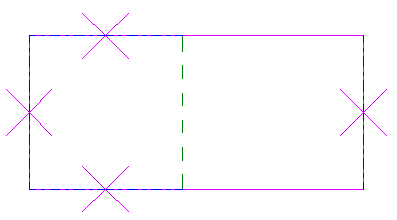

1. 创建迹线屋顶草图，如下所示：

2. 在“属性”选项板中，为屋顶指定截断标高。 例如，如果在标高 2 上绘制屋顶，也许需要指定标高 4 作为截断标高。
3. 单击 （完成编辑模式）。

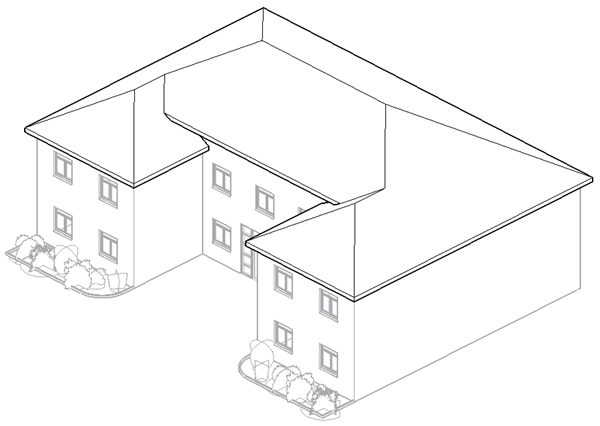

4. 在较高的标高上创建另外的迹线屋顶草图，如下所示：

5. 单击 （完成编辑模式）。
6. 在三维视图中，选择两个屋顶，单击“修改”选项卡 “几何图形”面板 （连接/取消连接屋顶）。

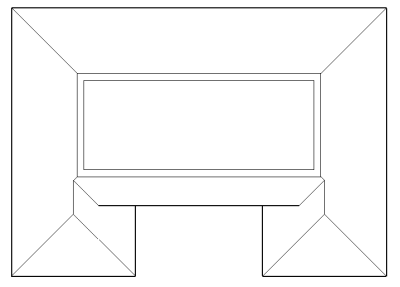

7. 在平面视图中查看两个屋顶：


   现在就生成带有不同屋檐高度的单独屋顶了。



   渲染视图中粉刷的房屋

创建四面双坡屋顶

使用坡度箭头创建四面双坡屋顶。

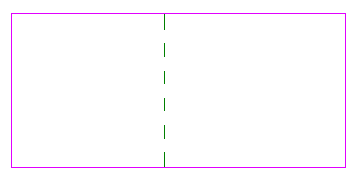

1. 创建矩形迹线草图，并按照非坡度定义指定所有绘制线。草图中的参照平面指示四边双坡屋顶停留的位置。

2. 单击“修改 | 创建迹线屋顶”选项卡 “绘制”面板 （坡度箭头）。
3. 在“属性”选项板中，从过滤器列表中选择“新建 <草图>”。
4. 在“限制条件”下，选择“坡度”作为“指定”。
5. 在“尺寸标注”下，为“坡度”输入 9"（或公制当量）。
6. 如图所示绘制坡度箭头。

   注： 在添加坡度箭头之前，矩形的较长边将在参照平面处进行拆分。
7. 单击 （完成编辑模式）。
8. 在三维视图中打开屋顶。

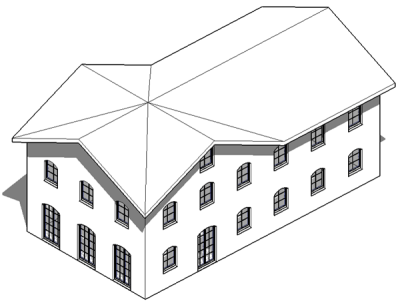

   完成的屋顶



   模型中完成的屋顶
