您可以藉由將圖塊相關聯並為其命名的方式來建立圖塊，或者選擇建立要當做圖塊使用的圖面。
圖塊定義
每當您建立圖塊或插入圖面做為圖塊時，圖塊定義中所有的圖塊資訊 (包括其幾何圖形、圖層、顏色、線型和圖塊屬性物件) 都會儲存在圖檔中成為非圖形資訊 (稱為圖塊表格)。每個插入的圖塊都是圖塊定義的一個圖塊參考。圖塊參考通常只稱為圖塊。
圖塊可在下列幾個位置定義和儲存：
- 在圖檔內，圖塊只能用於該圖面內
- 在圖面樣板檔內，圖塊可由使用該樣板檔開始的任何圖面使用
- 成為單獨的圖檔，插入到其他圖面做為圖塊
- 成為一個圖檔內的多個圖塊，做為要從其他圖面存取的圖塊資源庫圖面
- 成為由其中一個供應商和服務提供的線上圖塊定義。這些圖塊通常與特定的零件或產品相關。
圖塊的參考方式
圖塊定義可以是在目前圖面中使用 BLOCK 指令直接建立，或從其他圖面插入。有幾種方法可以插入其他圖檔的圖塊，或插入圖檔本身：
- Autodesk 設計中心
- 「圖塊」選項板的「其他圖面」頁籤
- 從檔案資料夾拖放
- 在「工具選項板」視窗中定義
在圖面中建立圖塊
圖塊定義通常包含下列資訊：
- 圖塊名稱
- 包括的物件
- 用來在圖面中放置圖塊的基準點
- (可選) 用來儲存 (例如零件號碼、供應商名稱、服務資訊等) 資料的圖塊屬性物件。
建立用作圖塊的圖檔
您可以建立用於做為圖塊插入其他圖面的圖檔。單獨的圖檔易於做為圖塊定義的源檔案來建立與管理。相關圖面可以儲存在某個資料夾中做為圖塊的資源庫。
- 指定圖塊的名稱
圖面名稱會當作圖塊的名稱。
-
指定圖面的基準點
依預設，WCS (世界座標系統) 原點 (0,0,0) 會被當作插入為圖塊的圖檔的基準點。您可以使用 BASE 指令重置基準點，以指定不同的基準點供插入使用。
- 建立物件
這些物件通常包括幾何物件、文字和圖塊屬性物件。完成後，請將圖面與要用來做為圖塊的其他圖面一起儲存在資料夾中。
有幾種建立圖塊的方法，讓圖塊能夠繼承目前設定的一個或多個性質，例如圖層、顏色或線型。
註: 將圖面做為圖塊插入時，其中並不包括圖紙空間中的物件。 若要將圖紙空間物件傳送到另一圖面中，請將物件存成圖塊，或將它們儲存到單獨的圖檔，然後將圖塊或圖檔插入其他圖面中。
建立圖塊資源庫圖面
相關的圖塊集合可以儲存在一個圖檔或一組圖檔中。這些圖塊集合稱為圖塊資源庫圖面。在圖塊資源庫圖面中，相關圖塊定義會儲存在一個除此之外都空白的圖檔中。將該圖檔插入到目前圖面中做為圖塊時，目前圖面的圖塊表格中會加入所有的圖塊定義。

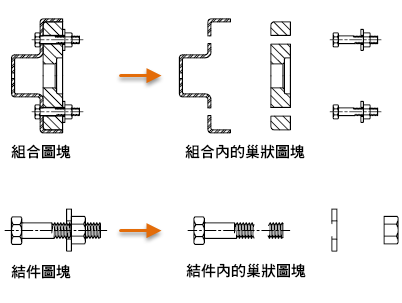

建立巢狀圖塊
圖塊定義中包含的圖塊參考稱為巢狀圖塊。使用圖塊中的圖塊可以簡化複雜圖塊定義的組織結構。
嘗試參考本身的圖塊稱為循環參考，這是不允許的狀況。
