將物件複本分配到任何列、欄和圖層的組合。
查找

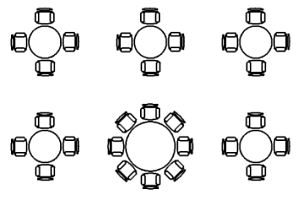

具有一個已取代項目的 2D 矩形陣列

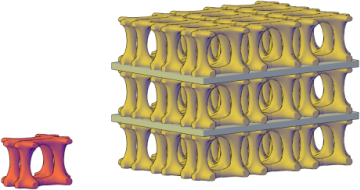

具有三個圖層的 3D 矩形陣列
此指令相當於 ARRAY 中的「矩形」選項。DELOBJ 系統變數可控制是否要在建立陣列後刪除或保留陣列的來源物件。
註: 範例中的 3D 物件無法建立在 AutoCAD LT 中。
將顯示以下提示。
選取物件
選取要在陣列中使用的物件。
關聯式
指定陣列物件為關聯式或獨立。
- 是
- 將陣列項目納入單一陣列物件中，類似於圖塊。透過關聯式陣列，您可以編輯性質和來源物件以快速將變更擴展至整個陣列。
- 否
- 以獨立物件的形式建立陣列項目。對某個項目的變更並不會影響其他項目。
基準點
定義陣列基準點和基準點掣點的位置。
- 基準點
-
指定一個基準點來定位陣列中的項目。
- 關鍵點
-
對於關聯式陣列，請在來源物件上指定一個有效的約束點 (或關鍵點)，將其與路徑對齊。如果您編輯結果陣列的來源物件或路徑，陣列的基準點會保持和來源物件的關鍵點重合。
計數
指定列和欄的數目，並於您移動游標時，提供結果的動態檢視 (存取「列和欄」選項的較快方式)。
- 表示式
-
根據數學公式或方程式導出值。
間距
指定列和欄的間距，並於您移動游標時，提供結果的動態檢視。
- 列間距
- 從每個物件上的對等位置測量，指定各列之間的距離。
- 欄間距
- 從每個物件上的對等位置測量，指定各欄之間的距離。
- 單位儲存格
-
透過設定相當於間距的矩形區域的每個角，同時指定列和欄之間的距離。
欄
編輯欄的數量和間距。
- 欄數
-
設定陣列中的欄數。
- 欄間距
- 從每個物件上的對等位置測量，指定各欄之間的距離。
- 總長
- 從起點與終點物件上的對等位置測量，指定起點和終點欄之間的總距離。
列
指定陣列中的列數、列間距，以及各列之間的增量高程。
- 列數
-
設定陣列中的列數。
- 列間距
- 從每個物件上的對等位置測量，指定各列之間的距離。
- 總長
- 從起點與終點物件上的對等位置測量，指定起點和終點列之間的總距離。
- 增量高程
- 設定後續每一列的增加或減少高程。
- 表示式
-
根據數學公式或方程式導出值。
圖層
指定 3D 陣列的圖層數量和間距。
- 圖層數
- 指定陣列中的圖層數。
- 圖層之間的距離
- 指定每個物件的相等位置之間 Z 座標值的差值。
- 總長
-
在第一個和最後一個圖層中，指定物件的相等位置之間 Z 座標值的總差值。
- 表示式
-
根據數學公式或方程式導出值。
結束
結束指令。
