練習 3：設定圖徵型式

變更道路的外觀。

視訊自學課程

按一下圖片中的箭頭按鈕可查看如何為線建立複合型式。進行基本線型式設定的步驟列示在視訊之下。

使用標準型式設定道路型式的步驟

1. 在「顯示管理員」中，選取標示為「Roads」的圖層，然後在功能表區域中按一下「型式」。

   如果您尚未下載此自學課程的範例資料，請觀看視訊。



   選取「Roads」圖層並按一下「型式」。

   「型式編輯器」視窗將顯示在地圖上。

2. 在「型式編輯器」視窗中，按一下「型式」的 ，並為道路選取厚度、顏色和樣式。

   要建立黃色虛線的擬真道路型式，請遵循以下步驟

   • 將「單位」變更為公釐。
   • 將線厚變更為 2。
   • 按一下「加入符號」以加入第二條線。
   • 使用「向上箭頭」按鈕，以將新線移至預覽頂部。
   • 為新線選取虛線樣式。
   • 將虛線顏色變更為黃色。
3. 按一下「套用」，然後按一下「關閉」。
4. 按一下「型式編輯器」視窗頂部的「X」將其關閉。
5. 儲存所做的工作。
   • 按一下 「儲存」。
   • 為地圖指定名稱和位置。

     請注意，此地圖檔與 AutoCAD 圖面一樣，使用檔案副檔名 .dwg。兩種檔案類型均使用相同的基本檔案格式。

   • 按一下「儲存」。

您現在所處的位置

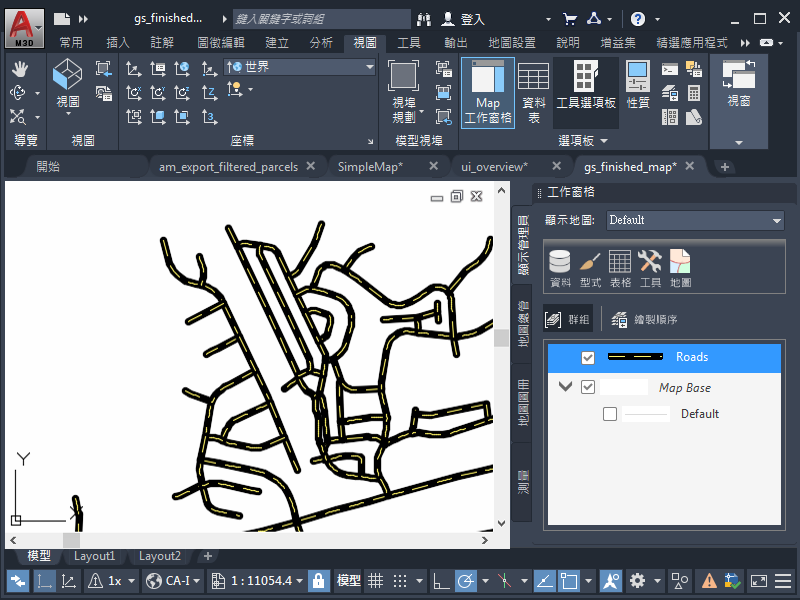

在地圖中，可以查看型式化的道路。
