Cvičení 2: Ruční opatření objektu popiskem

V tomto cvičení přidáte popisky do specifických oblastí trasy, která byla vytvořena a automaticky opatřena popisky.

Toto cvičení navazuje na část Cvičení 1: Přidání popisků do skupin.

Opatřit popiskem více segmentů tras

Poznámka:

Toto cvičení využívá výkres Labels-2a.dwg s úpravami, které jste provedli v předchozím cvičení.

1. Klikněte na kartu Poznámka panel Popisky a tabulky nabídka Přidat popisky TrasaPřidat popisky trasy.
2. V dialogu Přidat popisky zadejte následující parametry:
   • Objekt: Trasa
   • Typ popisku: Multisegment
3. Ve třech polích stylu popisku akceptujte výchozí styly.

   Můžete zvolit specifické styly pro jednotlivé styly popisků čáry, oblouku a přechodnice. Tato trasa neobsahuje žádné přechodnice, proto je nastavení Styl popisku přechodnice ignorováno.

4. Klikněte na tlačítko Přidat.
5. Na levé straně staveniště klikněte na trasu Západní ulice, kterou jste vytvořili v části Cvičení 1: Přidání popisků do skupin.

   Příkaz popisku Vícenásobný segment umístí popisek doprostřed každé čáry a oblouku. To může být velmi praktické, ale občas některé popisky překryjí jiné objekty výkresu. Ve Cvičení 3: Výběr a přemístění popisků budete některé z těchto popisků přesouvat.

Opatřit popiskem jeden segment trasy

1. V dialogu Přidat popisky zadejte následující parametry:
   • Objekt: Trasa
   • Typ popisku: Jednoduchý segment
   • Styl popisku úsečky: Styl popisku úsečky Název trasy
   Poznámka:

   Je možné použít Styl popisku obecné čáry nebo Styl popisku čáry trasy. Styly popisků Obecné, Čára a Oblouk lze použít na čáry a oblouky, které jsou součástí objektu trasy nebo parcely.

2. Klikněte na tlačítko Přidat.

   Nyní jste připraveni zvolit konkrétní umístění popisku na trase. Na rozdíl od popisků multisegmentů jsou popisky jednoduchých segmentů umístěny přesně do místa, kam kliknete.

3. Na trase Západní ulice umístěte kliknutím poblíž staničení 0+120 popisek segmentu čáry. Klikněte na segment čáry, nikoli na popisek staničení.

   Protože jste klikli na segment čáry, byl použit styl popisku určený v seznamu Styl popisku čáry v dialogu Přidat popisky. Pokud byste klikli na oblouk, byl by použit styl popisku určený v seznamu Styl popisku oblouku.

4. Na trase Hlavní ulice, což je dlouhá trasa uprostřed staveniště, klikněte na místo mezi staničením 0+140 a 0+160.
5. Na trase Východní ulice, což je trasa se slepou ulicí na pravé straně staveniště, klikněte na místo mezi staničením 0+200 a 0+220.
6. V dialogu Přidat popisky vyberte v seznamu Styl popisku úsečky položku Styl popisku úsečky Směrník nad vzdáleností . Klikněte na tlačítko Přidat.
7. Na trase Hlavní ulice klikněte na místo mezi staničením 0+100 a 0+120. Vytvoří se nový popisek s informacemi o směrníku a vzdálenosti.

Podrobné seznámení s nastavením popisků pro další objekty

1. V dialogu Přidat popisky vyberte v seznamu Objekt položku Parcela.

   Tímto výběrem se změní typ popisku a dostupné výběry stylů. Dialogové okno Přidat popisky funguje stejně pro všechny typy objektů zobrazené v seznamu Objekt. Při popisování objektu v aplikaci Autodesk Civil 3D můžete přepnout typ popisovaného objektu a podle potřeby také typ a styl popisku různých prvků.

   Při popisování objektů věnujte pozornost příkazovému řádku. Některé typy popisků, například překlenutí, sklon, spád a hloubka, popisují rozsah dat mezi dvěma body. Chcete-li například popiskem opatřit spád nebo hloubku mezi dvěma body, je nutné tyto body určit ve výkresu.

2. V dialogu Přidat popisky klikněte na tlačítko Zavřít.

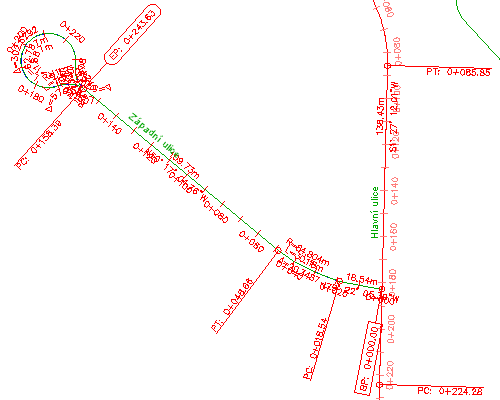

   Trasa s ručně vloženými popisky segmentů

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Výběr a přemístění popisků.
