Výukový program: Vytvoření modelu základního koridoru

V tomto výukovém programu se předvádí použití objektů aplikace Autodesk Civil 3D k vytvoření modelu základního koridoru.

Poznámka:

Tento výukový program používá šablony typických řezů, kterou jste vytvořili ve cvičení Vytvoření šablony typických řezů.

Koridor lze použít k modelování řady funkcí, jako jsou dálnice, příkopy a jízdní dráhy. V tomto výukovém programu vytvoříte model komunikace mezi obytnými domy.

Model koridoru je založen na různých objektech a datech aplikace Autodesk Civil 3D, včetně podsestav, šablon typických řezů, tras, návrhových linií, povrchů a profilů, které také využívá.

Objekty koridorů se vytváří podél jedné nebo více horizontálních základen umístěním 2D řezu (šablony typických řezů) v přírůstcích a vytvořením odpovídajících sklonů, které dosáhnou modelu povrchu v oblasti každého přírůstku.

Určení základních informací o koridorech

1. Otevřete soubor Corridor-1a.dwg, který se nachází ve složce výkresů výukových programů.
2. Klikněte na kartu Výchozí panel Vytvořit návrh Koridor Hledat.
3. V dialogu Vytvořit koridor zadejte následující parametry. Případně můžete pomocí tlačítek vybrat objekty z výkresu.
   • Název: První komunikace
   • Typ základny: Trasa a profil

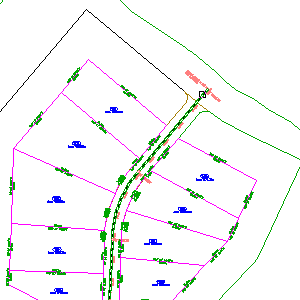

   • Trasa: První komunikace

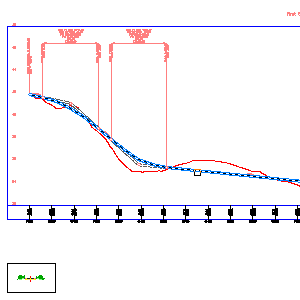

   • Profil: Osa trasy návrhu – první komunikace


     (Pro účely srozumitelnosti byly odebrány čáry mřížky zobrazení profilu.)

   • Šablona typických řezů: Úplný příčný řez hlavní komunikací

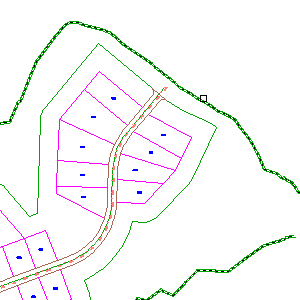

   • Cílový povrch: Stávající terén

   • Nastavit parametry základny a oblasti: zaškrtnuto
4. Klikněte na tlačítko OK.

Určení parametrů základny a oblasti

1. V dialogu Parametry základny a oblasti v řádku RG–Úplný příčný řez hlavní komunikací – (1) zadejte do buňky Koncové staničení hodnotu 0+440,00.

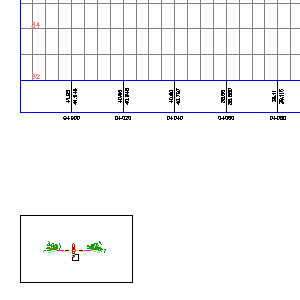

2. V buňce Frekvence klikněte na tlačítko .
3. V dialogu Četnost použití šablon typických řezů v části Použít šablonu typických řezů ověřte, zda je pro položku Podél oblouků vybrána možnost V přírůstku.
4. Pro položku Přírůstek oblouku zadejte 3 000. Klikněte na tlačítko OK.
5. Klikněte na tlačítko OK.
6. V dialogu Vlastnosti koridoru – přebudovat klikněte na tlačítko Přebudovat koridor.
   Poznámka: Pokud se dialog nezobrazí, je koridor stále vybudován.

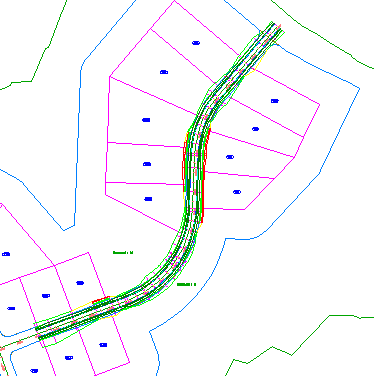

   Vybuduje se model koridoru, který vypadá takto:



Chcete-li pokračovat dalším výukovým programem, přejděte k části Vytvoření koridoru s přechodovým pruhem.
