Cvičení 2: Převedení popisků na štítky

V tomto cvičení vytvoříte několik popisků segmentů parcely a pak tyto popisky převedete na štítky a přemístíte údaje do tabulky.

Ve Cvičení 1: Vytvoření tabulky ploch parcel jste vytvořili tabulku v externě odkazovaném výkresu Labels-Parcels. V tomto cvičení vytvoříte popisky segmentů parcely přímo v aktuálním výkresu. Tyto popisky segmentů pak převedete na štítky a vytvoříte tabulku, ve které budou uvedeny podrobné údaje.

Toto cvičení navazuje na Cvičení 1: Vytvoření tabulky ploch parcel.

Opatření segmentů parcel popiskem

Poznámka:

Toto cvičení využívá výkres Labels-4a.dwg s úpravami, které jste provedli v předchozím cvičení.

1. Klikněte na kartu Poznámka panel Popisky a tabulky nabídku Přidat popisky ParcelaPřidat popisky parcely.
2. V dialogu Přidat popisky zadejte následující parametry:
   • Typ popisku: Multisegment
   • Styl popisku hrany: Styl popisku hrany parcelySměrník nad vzdáleností
   • Styl popisku oblouku: Styl popisku oblouku parcelyRozdíl nad délkou a poloměrem
3. Klikněte na položku Číslování štítků tabulky.
4. V dialogu Číslování štítků tabulky prozkoumejte dostupná nastavení.

   Tato nastavení určují počáteční číslo a přírůstek pro štítky čar, oblouků a přechodnic. Počáteční číslo a přírůstek se nastavuje pro Vytvoření štítku tabulky i Přečíslování štítků tabulky samostatně. V tomto cvičení akceptujte u všech vlastností výchozí hodnotu 1. Při převedení popisků na štítky tabulky bude u všech použito počáteční číslo a přírůstek 1. Vlastnosti Přečíslování štítků tabulky použijete později.

5. V dialogu Číslování štítků tabulky klikněte na tlačítko Storno.
6. V dialogu Přidat popisky klikněte na tlačítko Přidat.
7. Klikněte na popisky plochy parcely v následujícím pořadí: 39, 40, 41, 37, 38. Stisknutím klávesy ENTER akceptujte výchozí směr popisku ve směru pohybu hodinových ručiček.

   Při klikání jsou na jednotlivé segmenty parcel umísťovány popisky. Pokud chcete, můžete popisky přiblížit a před převedením na štítky je prozkoumat.

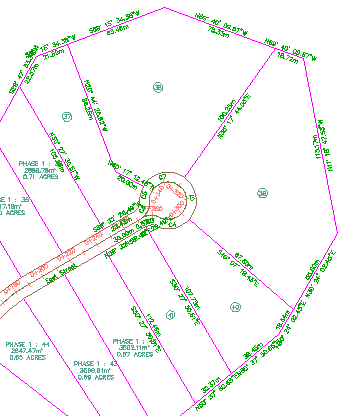

   Popisky segmentů parcely

8. Po opatření parcel popisky ukončete příkaz kliknutím pravým tlačítkem.

   Dialog Přidat popisky zůstane otevřené pro případ, že byste chtěli štítkem opatřit další parcely nebo jiné objekty. Můžete ho zavřít, protože v tomto cvičení už ho nebudete potřebovat.

Umístění popisků segmentu v tabulce

1. Klikněte na kartu Poznámka panel Popisky a tabulky nabídku Přidat tabulky ParcelaPřidat úsek.

   Tato možnost vytvoří tabulku, ve které budou uvedeny přímé i obloukové segmenty parcel opatřených štítky.

2. V dialogu Vytvoření tabulky v oblasti Vybrat podle popisku nebo stylu zaškrtněte políčko Použít u dvou stylů popisků, které jste umístili na segmenty parcely:
   • Oblouk parcely: Rozdíl nad délkou a poloměrem
   • Hrana parcely: Směrník nad vzdáleností
3. Klikněte na tlačítko OK.

   Při přesunutí ukazatele myši do výkresu bude k ukazateli myši připojen levý horní roh tabulky.

4. Přesuňte ukazatel myši mimo rozsah povrchu a klikněte.

   Tabulka je vložena do výkresu. Povšimněte si, že popisky linií a oblouků kolem parcel byly převedeny na štítky.

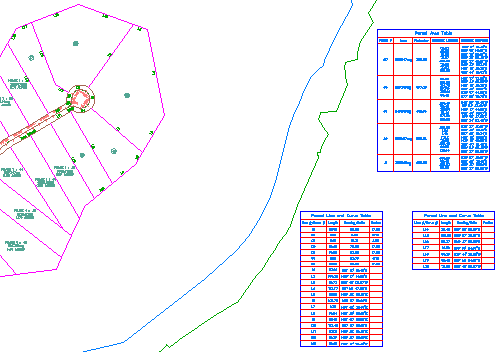

   Popisky segmentů parcely převedené na štítky s tabulkou segmentů parcel přidanou do výkresu

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Přečíslování tabulky štítků.
