Cvičení 3: Použití okna Panorama

V tomto cvičení se naučíte používat a uživatelsky přizpůsobit okno Panorama.

Tento výukový program navazuje na Cvičení 2: Seznámení s prostorem nástrojů.

Zobrazení dat objektu v okně Panorama

Poznámka:

Tento výukový program využívá výkres Intro-1.dwg z předešlého výukového programu.

1. Použijte nástroj Panoramování a Zoom k nalezení počátku trasy a potrubní sítě na pravé straně staveniště.

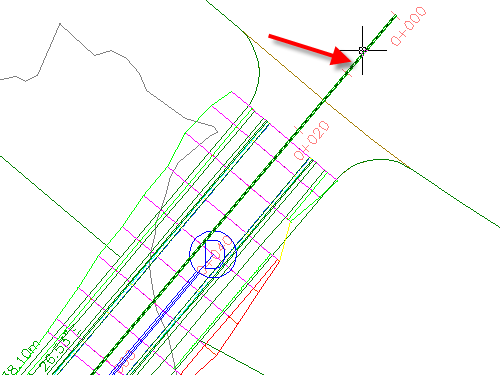

2. Ve výkresu klikněte na zelenou trasu.

3. Klikněte na kartu Trasa panel Upravit Editor geometrie Hledat.
4. V položce panelu nástrojů Nástroje pro směrový návrh trasy klikněte na tlačítko .

   V samostatném okně Panorama se zobrazí tabulka s názvem Entity trasy. Všimněte si, že se na kartě zobrazí název tabulky. Hlavní ovládací panel je označen popiskem Panorama. Každá tabulka v okně Panorama se nazývá náhled (vista). Tyto tabulky se hodí pro úpravu atributů objektů. Můžete provést úpravu dat v buňkách, které se zobrazí jako černý text. Data v zašedlých (nedostupných) buňkách nelze upravit. V průběhu několika dalších kroků se naučíte používat některé z ovládacích prvků okna Panorama.

5. Pokud okno Panorama zakrývá trasu, přesuňte ho tak, že kliknete do střední části svislého ovládacího panelu, kde vidíte název Panorama, a přetáhnete ho do nového umístění.
   Tip:

   Chcete-li přesunout okno Panorama, podržte stisknutou klávesu CTRL. Zabráníte tak dokování okna Panorama, které chcete přesunout.

6. Stisknutím klávesy ESC zrušte výběr trasy.

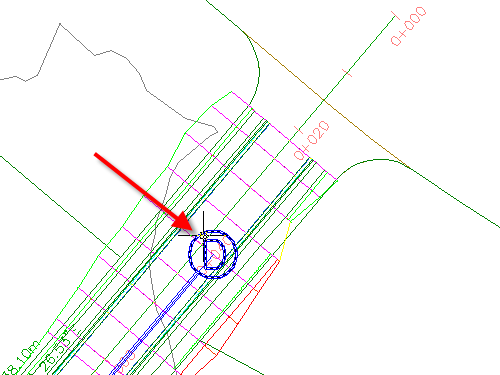

7. Ve výkresu klikněte na modrou značku stavebního objektu.

8. Klikněte na kartu Potrubní sítě panel Upravit Upravit potrubní síť Hledat.
9. Na položce panelu nástrojů Nástroje pro návrh sítě klikněte na tlačítko .

   V okně Panorama se zobrazí dvě další tabulky nazvané Stavební objekty a Potrubí.

10. Kliknutím můžete mezi těmito třemi kartami přepínat. Přesuňte do popředí tabulku Entity trasy.

Změna uspořádání sloupců pohledu

1. Posouvejte se doprava, dokud neuvidíte sloupec Délka tětivy.
2. Klikněte na záhlaví sloupce Délka tětivy, přetáhněte sloupec směrem doleva a vložte ho napravo od sloupce Délka.

   Záhlaví jednotlivých sloupců se zvýrazní, pokud přes ně přejedete ukazatelem myši. Můžete uspořádání sloupců změnit a usnadnit tak použití tabulky.

3. Klikněte pravým tlačítkem na záhlaví sloupce Poloměr. Klikněte na příkaz Přizpůsobit sloupce.

   Dialog Přizpůsobit sloupce umožňuje upravit vzhled sloupců v aktuálním pohledu. Zrušením zaškrtnutí políček ve sloupci Viditelnost můžete nepotřebné sloupce skrýt, případně můžete pomocí sloupce Šířka změnit šířku sloupců. Kliknutím na tlačítko Nový uložíte aktuální konfiguraci pohledu pro pozdější použití.

4. Kliknutím na tlačítko Storno zavřete dialog Přizpůsobit sloupce.

Změna vzhledu okna Panorama

1. Na ovládacím panelu Panorama klikněte na tlačítko pro dočasné zavření okna.
2. Aniž byste kliknuli, přesuňte ukazatel myši nad ovládací panel Panorama.

   Okno se otevře, když je ukazatel myši na panelu. Zavře se, když přesunete ukazatel mimo panel. Jde o Režim automatického skrývání, který je označen symbolem . Je to užitečné, když chcete pravidelně nahlížet do tabulky při práci ve výkresu.

3. Klikněte na tlačítko pro vypnutí Režimu automatického skrývání.
4. Na ovládacím panelu Panorama klikněte na tlačítko . Klikněte na položku Průhlednost.
5. V dialogu Průhlednost přesuňte jezdec Obecné doprostřed rozsahu. Klikněte na tlačítko OK.
6. Přetáhněte okno Panorama.

   Při přemístění ukazatele myši z okna jsou skrze tabulku vidět určité detaily výkresu.

7. Na panelu nástrojů Nástroje pro směrový návrh trasy klikněte na tlačítko .

   Pohledy Potrubí a Stavební objekty zůstanou otevřené, dokud nekliknete na tlačítko na panelu nástrojů Nástroje pro návrh sítě.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Výukový program: Používání základních funkcí.
