Cvičení 1: Vytváření odsazení tras

V tomto cvičení vytvoříte dynamická odsazení tras pro stávající osu trasy.

Vytvoření odsazení osy trasy

1. Otevřete výkres Align-6A.dwg, který se nachází ve složce Výkresy výukových programů.

   Na výkresu je povrch a trasa.

2. Klikněte na kartu Výchozí, panel Vytvořit návrh, rozevírací nabídku Trasa, položku Vytvořit odsazení trasy Hledat.

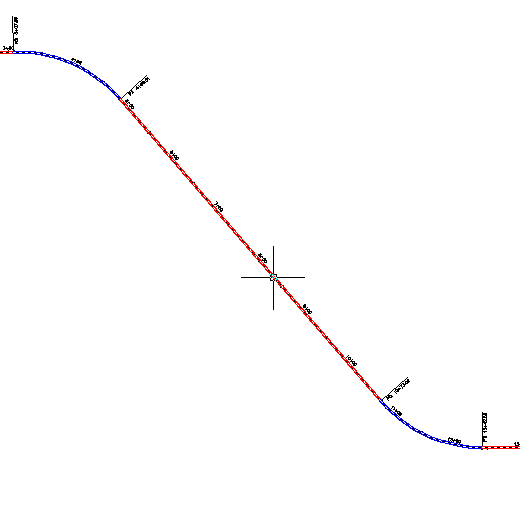

3. Vyberte trasu na výkresu.

4. V dialogu Vytvořit odsazení tras zadejte následující parametry:
   • Počet odsazení nalevo: 1
   • Počet odsazení napravo: 1
   • Přírůstkové odsazení nalevo: 12
   • Přírůstkové odsazení napravo: 12
   • Styl trasy: Vnější hrana vozovky
   • Sada popisků trasy: Popisky odsazení
   Poznámka: Další informace o ostatních možnostech v tomto dialogu, například o možnostech pro přidávání rozšíření a vytváření odsazených profilů, naleznete v části Dialog Vytvořit odsazené trasy.
5. Klikněte na tlačítko OK.

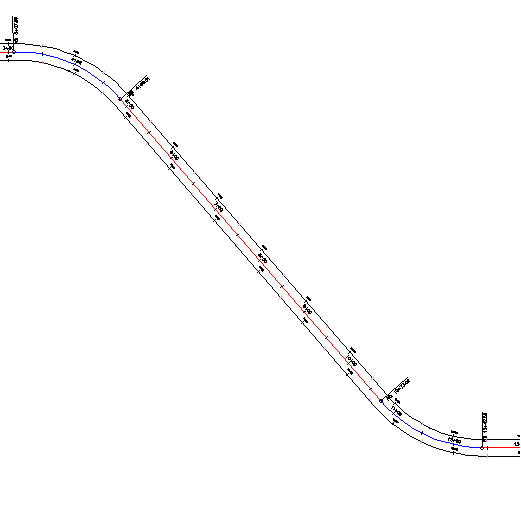

   Na každé straně osy trasy bude vytvořeno odsazení trasy.


6. V části Prostor nástrojů na kartě Prospektor rozbalte kolekci TrasyOdsazení tras.

   Všimněte si, že dvě trasy, které jste vytvořili, byly umístěny do kolekce Odsazení tras. Z odsazení trasy můžete vytvořit profily, zobrazení profilu a skupiny stop příčných řezů, stejně jako u standardních tras typu Osa trasy.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Úpravy odsazené trasy.
