V tomto cvičení změníte šířku křivky, která představuje vymezení města. Vymezení města se ve výkresu zobrazí výrazněji. Potom oříznutím obrázku zobrazíte pravoúhlou část, která tvoří město.
Výukové video
|
Pokud jste připojeni k internetu, přehrajte si videofilm, jak lze oříznout rastrový obrázek. Kroky tohoto postupu jsou uvedeny pod videofilmy. |
Změna šířky křivky
- Jestliže již není otevřen soubor CITY.dwg, otevřete ho znovu.
- Přesuňte kurzor nad vymezení města.
Zelená křivka představuje vymezení města.
Pomocí příkazů pro zoom na kartě Pohled proveďte zmenšení a najděte zelenou křivku, proveďte zvětšení a vyberte ji.
- Kliknutím vyberte požadovanou křivku.

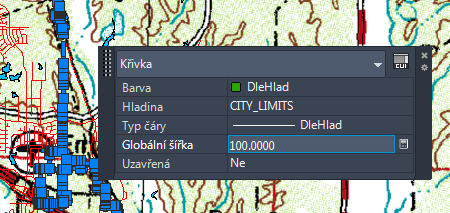

Jestliže není zobrazen panel Rychlé vlastnosti, klikněte pravým tlačítkem kdekoli ve výkresu a vyberte Rychlé vlastnosti.
- Vyberte vlastnost Globální šířka, zadejte hodnotu 100 a stiskněte klávesu Enter.

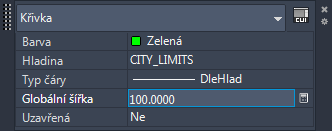

V okně Rychlé vlastnosti můžete upravit hodnoty.
- Stisknutím klávesy Esc zavřete okno Rychlé vlastnosti.

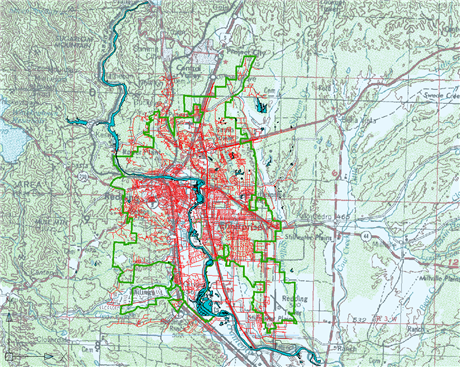

Křivka se zobrazí v nové šířce.
- Klikněte na tlačítko
Uložit.
Oříznutí obrázku
- Oddálením zobrazte zelenou křivku a pravou hranu rastrového obrázku.
- Stiskněte a podržte klávesu Shift a kliknutím na hranu obrázku ho vyberte.
Kliknutím na hranu obrázku se stisknutou klávesou Shift vyberte obrázek.
- Klikněte pravým tlačítkem na obrázek a klikněte na nabídku ObrázekOříznout.
- Obrázek ořízněte provedením těchto úkonů:
- V zobrazené výzvě klikněte na možnost Nová hranice.
- Kliknutím v levém horním rohu vně vymezení města určete počáteční bod hranice.
- Kliknutím vně levé dolní oblasti vymezení města určete protější roh hranice.

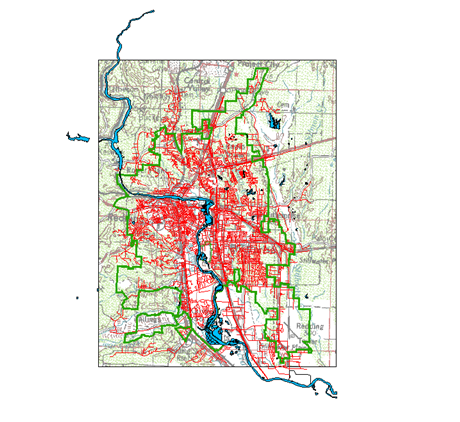

Rastrový obrázek se ořízne v zadané hranici. Zobrazí se pouze část obrázku v zadané hranici.
- Klikněte na tlačítko Uložit.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Přidání rastrového obrázku do hladiny Správce zobrazení.
