Über die Registerkarte Spline-Rendern im Dialogfeld Dateiverknüpfungs-Einstellungen: DWG-Dateien wird festgelegt, wie die Konturen nach dem Verknüpfen der DWG- oder DXF-Datei in der Szene aussehen. Sie können das Aussehen der Kontur, ihre Glättung und ihre Mapping-Koordinaten bestimmen sowie festlegen, ob sie gerendert werden können.
-
Gruppe Dienstprogramme > Rollout Dienstprogramme > Schaltfläche Weitere > Dialogfeld Dienstprogramme > Dateiverknüpfungs-Manager > Dialogfeld Verknüpfungen verwalten > Gruppe Dateien > Eine verknüpfte DWG/DXF-Datei bei aktivierter Option Neuladeoptionen anzeigen neu laden. > Dialogfeld Dateiverknüpfungs-Einstellungen: DWG-Dateien > Registerkarte Spline-Rendern
-
Dienstprogrammgruppe > Rollout Dienstprogramme > Schaltfläche Weitere > Dateiverknüpfungs-Manager > > Dialogfeld Verknüpfungen verwalten > Registerkarte Voreinstellungen > Eine vorhandene DWG/DXF-Voreinstellung auswählen und auf Ändern klicken. > Dialogfeld Dateiverknüpfungs-Einstellungen: DWG-Dateien > Registerkarte Spline-Rendern
-
Dienstprogrammgruppe > Rollout Dienstprogramme > Schaltfläche Weitere > Dateiverknüpfungs-Manager > > Dialogfeld Verknüpfungen verwalten > Registerkarte Voreinstellungen > Eine neue DWG/DXF-Voreinstellung erstellen. > Die neu erstellte Voreinstellung auswählen und auf Ändern klicken > Dialogfeld Dateiverknüpfungs-Einstellungen: DWG-Dateien > Registerkarte Spline-Rendern

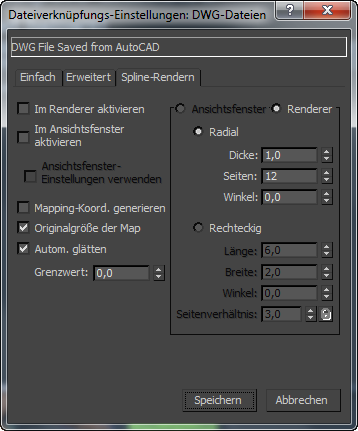

Benutzeroberfläche
Die Steuerelemente auf dieser Registerkarte sind hinsichtlich Bezeichnung und Aktion mit denen im Rollout Rendern für Splines identisch. Die Werte dieser Einstellungen sind für alle importierten Konturen fest. Sobald der Importvorgang abgeschlossen ist, können Sie die Einstellungen für jedes Objekt wie gewünscht ändern.
- Im Renderer aktivieren
-
Wenn diese Option aktiviert ist, wird die Kontur als 3D-Netz gerendert, wobei die Renderer-Parameter auf "Radial" oder "Rechteckig" gesetzt sind.
- Im Ansichtsfenster aktivieren
-
Wenn diese Option aktiviert ist, wird die Kontur im Ansichtsfenster als 3D-Netz angezeigt, wobei die Renderer-Parameter auf "Radial" oder "Rechteckig" gesetzt sind.
- Einstellungen für Ansichtsfenster verwenden
-
Mit dieser Option können Sie verschiedene Renderparameter einstellen und das mit den Einstellungen für "Ansichtsfenster" generierte Netz anzeigen. Diese Option ist nur verfügbar, wenn die Option "Im Ansichtsfenster aktivieren" ausgewählt ist.
- Mapping-Koord. generieren
-
Aktivieren Sie diese Option, um Mapping-Koordinaten zuzuweisen. Vorgabe = Deaktiviert.
3ds Max generiert die Mapping-Koordinaten in der U- und V-Dimension. Die U-Koordinate wird einmal um den Spline, während die V-Koordinate einmal entlang der Spline-Länge projiziert wird. Die Kachelung wird über die Kachelparameter im angewendeten Material bewirkt.
- Originalgröße des Map
-
Diese Option steuert die Skalierungsmethode für auf das Objekt angewendete Textur-Mapping-Materialien. Die Skalierungswerte werden von den Einstellungen unter Originalskalierung verwenden im Rollout Koordinaten des angewendeten Materials festgelegt. Vorgabe = Aktiviert.
- Autom. glätten
-
Wenn diese Option aktiviert ist, wird das Objekt mit dem im Zahlenauswahlfeld darunter angegebenen Grenzwert automatisch geglättet. Die Funktion "Autom. glätten" legt die Glättung anhand des Winkels zwischen Spline-Segmenten fest. Je zwei nebeneinander liegende Segmente, die einen kleineren Winkel bilden als im Grenzwert eingestellt, werden derselben Glättungsgruppe zugeordnet.
- Grenzwert
-
Hiermit können Sie den Grenzwertwinkel in Grad angeben. Je zwei nebeneinanderliegende Spline-Segmente, die einen kleineren Winkel bilden als im Grenzwert eingestellt, werden derselben Glättungsgruppe zugeordnet.
Ansichtsfenster/Renderer (Gruppe)
- Ansichtsfenster Aktivieren Sie diese Option, um die Parameter Radial oder Rechteckig festzulegen, die bei der Anzeige der Kontur im Ansichtsfenster angewendet werden sollen. Dazu muss die Option Im Ansichtsfenster aktivieren ausgewählt sein.
- Renderer Aktivieren Sie diese Option, um die Parameter "Radial" oder "Rechteckig" festzulegen, die beim Rendern oder Anzeigen der Kontur im Ansichtsfenster angewendet werden sollen. Zur Anzeige im Ansichtsfenster muss die Option "Im Ansichtsfenster aktivieren" ausgewählt sein.
- Radial
-
Stellt das 3D-Netz als zylindrisches Objekt dar.
- Dicke Bestimmt den Durchmesser der Ansicht bzw. des gerenderten Spline. Vorgabe = 1,0. Bereich = 0,0 bis 9999,0.
Splines, die bei einer Dicke von 1,0 bzw. 5,0 gerendert wurden
- Seiten Bestimmt die Anzahl der Seiten für das Spline-Netz im Ansichtsfenster bzw. Renderer. So erhalten Sie z. B. beim Wert "4" einen quadratischen Querschnitt.
- Winkel Bestimmt den Drehwinkel des Querschnitts im Ansichtsfenster bzw. Renderer. So können Sie mit dieser Option z. B. bei Spline-Netzen mit quadratischen Querschnitten dafür sorgen, dass eine flache Seite nach unten zeigt.
- Dicke Bestimmt den Durchmesser der Ansicht bzw. des gerenderten Spline. Vorgabe = 1,0. Bereich = 0,0 bis 9999,0.
- Rechteckig
-
Zeigt die Kontur des Spline-Netzes als Rechteck an.
- Länge Bestimmt die Größe des Querschnitts entlang der lokalen Y-Achse.
- Breite Bestimmt die Größe des Querschnitts entlang der lokalen X-Achse.
- Winkel Bestimmt den Drehwinkel des Querschnitts im Ansichtsfenster bzw. Renderer. So können Sie mit dieser Option z. B. bei quadratischen Querschnitten dafür sorgen, dass eine flache Seite nach unten zeigt.
- Seitenverhältnis Bestimmt das Seitenverhältnis für rechteckige Querschnitte. Mit dem Kontrollkästchen Sperren können Sie das Seitenverhältnis vor Veränderungen schützen. Bei aktiviertem Kontrollkästchen "Sperren" wird das Verhältnis zwischen den Optionen "Breite" und "Länge" geschützt, sodass sie immer im gleichen Verhältnis zueinander stehen.
