Mit "Schweißer" wird ein Netz geglättet, das einen Riss enthält.
-
Modifikatorgruppe > Eine Auswahl treffen. > Modifikatoren-Liste > Objektraummodifikatoren > Schweißer
Dabei werden durch "Schweißer" entweder die Scheitelpunkte oder Flächennormalen eines bearbeitbaren Netzes verschweißt. Normalen "verschweißen", bedeutet, in der Nähe befindliche Scheitelpunkte werden so eingestellt, dass sie dieselbe Normale verwenden.
"Schweißer" ist für die Verwendung mit Stoffnetzen gedacht, die Sie mit dem Modifikator "Punkt-Cache" zwischengespeichert haben. Fügen Sie im Stapel den Verschweißungsmodifikator über dem Modifikator "Punkt-Cache" hinzu. Die Verwendung von "Schweißer" ist nicht erforderlich, wenn der Stoffmodifikator weiterhin im Stapel aktiv ist.

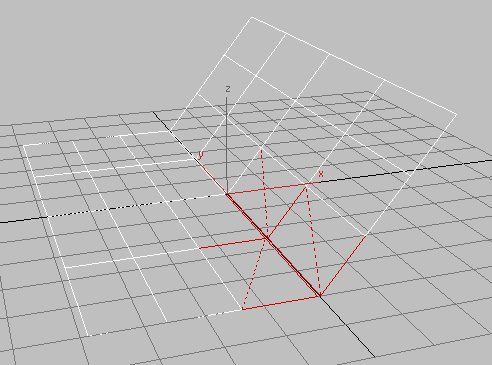

In der Abbildung besteht der Stoff aus zwei Ebenen und die Kanten der vorderen Hälfte der Verbindung zwischen den Ebenen wurde ausgewählt.
Zwei Stoffebenen, die verschweißt werden sollen
Die Verschweißung von Normalen mit aktivierter Option "Ausgew. Kanten nicht verschweißen" (Vorgabe)
.
Im hinteren Teil der Verbindung werden die Normalen auf beiden Ebenen innerhalb des Grenzwertabstands in Übereinstimmung gebracht.
Die Verschweißung von Normalen mit deaktivierter Option "Ausgew. Kanten nicht verschweißen"
.
Alle Normalen werden entlang der Verbindung in Übereinstimmung gebracht.
Die Verschweißung von Scheitelpunkten mit aktivierter Option "Ausgew. Kanten nicht verschweißen" (Vorgabe)
.
Beim Verschweißen von Scheitelpunkten wird die Geometrie der Ebenen verbunden, aber nur bei der hintere Hälfte der Verbindung handelt es sich um in Übereinstimmung gebrachte Normalen.
Die Verschweißung von Normalen mit deaktivierter Option "Ausgew. Kanten nicht verschweißen"
.
Scheitelpunkte werden verbunden und alle Normalen entlang der Verbindung in Übereinstimmung gebracht.
Benutzeroberfläche
- Grenzwert
-
Legt einen Grenzwert für das Verschweißen von Scheitelpunkten fest. Wenn sich zwei Scheitelpunkte innerhalb dieses Abstands befinden, werden diese verschweißt, um eine Glättung zu realisieren. Vorgabe = 0,1.
- Scheitelpunkte/Normalen
-
- Scheitelpunkte Wenn Sie diese Option auswählen, wird das Netz auf Grundlage der Nähe von Scheitelpunkten geglättet.
- Normalen (Vorgabe) Wenn diese Option ausgewählt wird, wird das Netz auf Grundlage der Flächennormalen geglättet.
- Ausgew. Kanten nicht verschweißen
-
Wenn diese Option aktiviert ist, werden von "Schweißer" keine ausgewählten Kanten verschweißt. Sie möchten z. B. nicht, dass die Knicke zwischen den Ebenen eines Netzes geglättet werden, das Sie mit Garment Maker erstellt haben. Sie müssen die Kanten auf einer unteren Ebene des Stapels auswählen. Vorgabe = Aktiviert.
