Stücklisten-Editor

Erfahren Sie mehr über die Optionen im Stücklisten-Editor.

Starten des Stücklisten-Editors

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Ausgabe Gruppe Dokumentenmanager auf (Stücklisten-Editor).

Befehlszeile: _Astm4CommBomEditorEx

Das Fenster Stücklisten-Editor wird geöffnet.

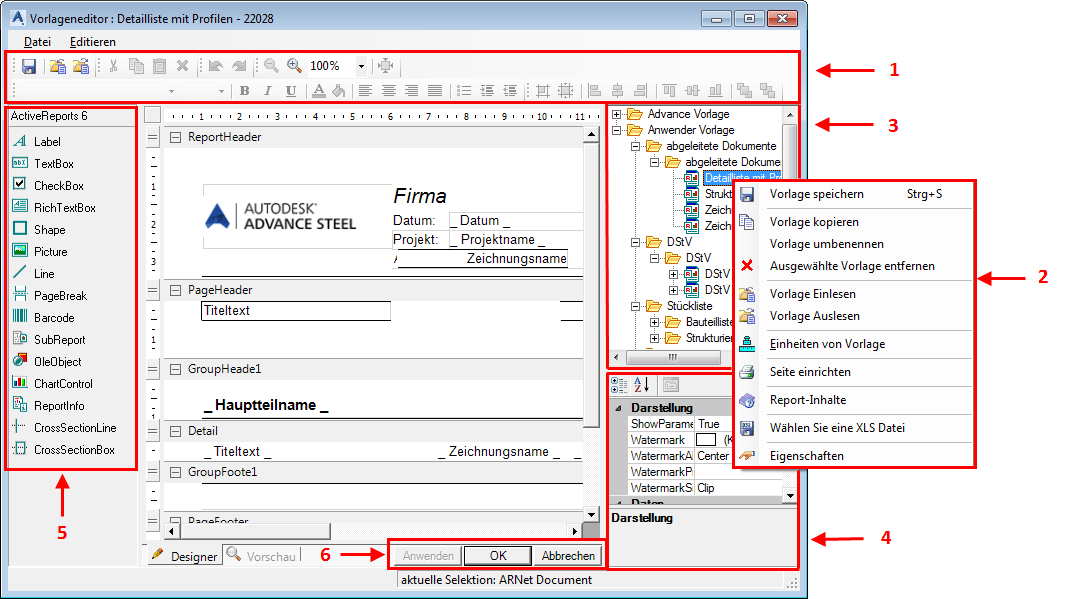

Fenster Stücklisten-Editor

Werkzeuge zum Anpassen der Vorlage Werkzeuge für die Vorlagenverwaltung Vorlagenstruktur Eigenschaftenliste Liste der Steuerelemente Schaltflächen zum Anwenden oder Abbrechen von Änderungen Vorlagenentwurf Vorlagenvorschau

Werkzeuge zum Anpassen der Vorlage

Schaltfläche	Beschreibung
	Speichert die Änderungen in der bearbeiteten Vorlage.
	Importiert die TEMP-Dateien als Vorlagen.
	Exportiert die ausgewählten Vorlagen als TEMP-Dateien.
	Schneidet das ausgewählte Element aus der Vorlage.
	Kopiert das ausgewählte Element in die Zwischenablage.
	Fügt ein Element aus der Zwischenablage ein.
	Löscht das ausgewählte Element aus der Vorlage.
	Macht einen oder mehrere Befehle rückgängig.
	Widerruft die zuletzt ausgeführten Befehle zum Rückgängigmachen.
	Zoomt aus der Vorlage heraus.
	Zoomt in die Vorlage hinein.
	Zeigt die Vorlage in der tatsächlichen Größe an.

Werkzeuge für die Vorlagenverwaltung

Im Kontextmenü einer ausgewählten Vorlage sind verschiedene Werkzeuge für die Vorlagenverwaltung verfügbar.

Schaltfläche	Beschreibung
	Speichert die Änderungen in der bearbeiteten Vorlage.
	Kopiert eine vorhandene Vorlage in die Benutzer- oder Projektdatenbank innerhalb derselben Kategorie.
	Benennt die ausgewählte Vorlage neu.
	Löscht die ausgewählte Vorlage.
	Importiert die TEMP-Dateien als Vorlagen.
	Exportiert die ausgewählten Vorlagen als TEMP-Dateien.
	Legt die Einheiten für die ausgewählte Vorlage fest.
	Öffnet das Dialogfeld Berichtseinstellungen für Seiten- und Druckereinrichtung und Stile.
	Zeigt die Liste der Objekte an, deren zugehörige Informationen aus dem Modell im Bericht verwendet werden.
	Wählt die XSL-Datei aus.
	Zeigt das Dialogfeld Eigenschaften an.

Vorlagenstruktur

Die vordefinierten Vorlagen für Materialberichte werden im rechten Bereich des Fensters Stücklisten-Editor angezeigt. Die Struktur ist in drei Vorlagengruppen unterteilt.

Advance Vorlage	Enthält alle Stücklistenvorlagen aus Advance. Ihre Eigenschaften können nicht geändert werden.
Anwender Vorlage	Enthält Kopien aller Stücklistenvorlagen aus Advance. Ihre Eigenschaften können geändert werden.
Projektvorlage	Diese Gruppe kann verwendet werden, um Vorlagen für projektspezifische Änderungen zu kopieren.

Jede Gruppe enthält die folgenden Kategorien:

Abgeleitete Dokumente	Liste auf Zeichnung	Listen
Diese Listen beziehen sich auf die erstellten Listen und ihre Status.	Diese Vorlagen werden von den in Zeichnungen erstellten Listen verwendet.	Diese Vorlagen gelten für Mengenermittlungen, Materialbelastung oder Versand. Teileliste - basierend auf einzelnen Bauteilen Strukturierte Liste - basierend auf Baugruppen

Eigenschaftenliste

Zeigt die aktuellen Einstellungen für Eigenschaften des gewählten Objekts im Entwurfsbereich an. Sie können alle Eigenschaften ändern, die geändert werden können, indem Sie einen neuen Wert eingeben.

Die Eigenschaften sind in mehreren Kategorien gruppiert:

Kategorie	Beschreibung
Darstellung	Enthält die Felder für Ausrichtung, Schriftart, Farbe und Stil.
Verhalten	Steuert die Sichtbarkeit des Felds in gedruckten Dokumenten und das Feldverhalten bei Änderungen am Feldinhalt. Die Feldgröße kann an den Inhalt angepasst oder der Inhalt in mehreren Zeilen angezeigt werden.
Daten	Steuert den Inhalt und das Datenformat.
Konstruktion	Identifiziert das Feld.
Anordnung	Steuert die Position und die Größe des Berichts.

Schaltflächen zum Anwenden oder Abbrechen von Änderungen

Schaltfläche	Funktion
Verwendung	Wendet die ausgewählte Vorlage an. Der Stücklisten-Editor wird geschlossen und die Listenerstellung beginnt.
OK	Speichert alle Änderungen und beendet den Stücklisten-Editor.
Abbrechen	Schließt den Stücklisten-Editor ohne Speichern der Änderungen.
