Disziplinübergreifende Peer-to-Peer-Beziehung zwischen Betriebsmitteln (Beispiel)

Im folgenden Beispiel sind ein Ventil auf einer Instrumentzeichnung, FE100, sowie das Äquivalent, SOL2500, auf dem Stromlaufplan dargestellt. Es handelt sich um dieselben physischen Geräte, die jedoch entsprechend der Zeichnungsart, in der sie dargestellt werden, über unterschiedliche Betriebsmittel-Kennzeichnungen verfügen. Obwohl jedes Gerät durch ein übergeordnetes Symbol repräsentiert wird, können Sie eine Peer-to-Peer-Beziehung zwischen ihnen einrichten, sodass der Electrical-Kennzeichnungsname des Stromlaufplans automatisch einen Querverweis auf die Instrumentzeichnung erzeugt und die Betriebsmittel-Kennzeichnung einen Querverweis von der Instrumentbeschriftung auf die Betriebsmittel-Kennzeichnung des Stromlaufplans erzeugt.

Das Symbol für die Instrumentbeschriftung wird mit einer automatischen Teilungskennzeichnung versehen. Anstelle eines einzigen BMK1-Attributs verfügt es über zwei Betriebsmittel-Kennzeichnungen: BMK1 TEIL1 und BMK1 TEIL2. Die Instrumentbeschriftung wird auch als normales Stromlaufplan-Hauptsymbol von AutoCAD Electrical toolset ohne Drahtverbindungspunkte eingerichtet. Sie enthält zusätzlich zu den normalen Attributen von Hauptsymbolen zwei weitere Attribute: WDTAGALT - enthält eine Kopie des BMK1-Stromlaufplanwerts des Symbols. WDTYPE - ein unsichtbares Attribut mit einem nicht leeren Wert, das die Betriebsmittelkategorie angibt. Beispiel: "PI" für P & ID, "PN" für Pneumatik oder "HY" für Hydraulik Das Magnetspulen-Hauptsymbol des Stromlaufplans umfasst nur ein zusätzliches Attribut: WDTAGALT enthält eine Kopie des Instrumentwerts der Beschriftung.

Ihre Zeichnungen müssen zum aktiven AutoCAD Electrical toolset-Projekt gehören, damit der WDTAGALT-Wert auf der Instrumentzeichnung automatisch aktualisiert wird, wenn Sie die übergeordnete Kennzeichnung des Stromlaufplans bearbeiten, und umgekehrt. Wenn Sie in einem Navigationsauswahlfenster die Funktion NAVIGIEREN von AutoCAD Electrical toolset verwenden, wird das andere Fenster ebenfalls durchsucht.

1. Öffnen Sie den Projekt-Manager.
2. Öffnen Sie das Projekt, das die Instrument- und die Stromlaufplanzeichnung enthält.
3. Doppelklicken Sie im Projekt-Manager auf die Stromlaufplanzeichnung, um sie zu öffnen.
4. Vergrößern Sie die Zeichnung so, dass das Stromlaufplansymbol sichtbar ist.

1. Doppelklicken Sie im Projekt-Manager auf die Instrumentzeichnung, um sie zu öffnen.

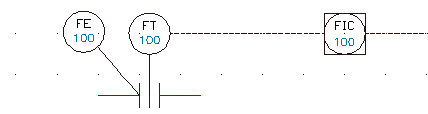

2. Vergrößern Sie die Zeichnung so, dass die Ventildarstellung sichtbar ist.

3. Klicken Sie im Projekt-Manager mit der rechten Maustaste auf den Projektnamen, und wählen Sie Eigenschaften.
4. Wählen Sie im Dialogfeld Projekteigenschaften auf der Registerkarte Querverweise im Abschnitt Querverweisoptionen die Option Peer-zu-Peer.
5. Klicken Sie auf OK.
6. Klicken Sie mit der rechten Maustaste auf das Stromlaufplansymbol, um es in der Zeichnung zu bearbeiten (in diesem Fall SOL2500).
7. Wählen Sie aus dem Kontextmenü die Option Betriebsmittel bearbeiten aus.
8. Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten auf Verwendete Betriebsmittel-Kennzeichnungen: Stromlaufplan.
9. Wählen Sie Alle Betriebsmittel für alle Gerätegruppen anzeigen aus.

   Die Betriebsmittel-Kennzeichnungswerte des anderen Symbols werden in der Liste angezeigt.

10. Wählen Sie die Ventildarstellung (in diesem Fall FE100) mit dem Normzeichen IN (für Instrument) aus.
11. Klicken Sie auf Betriebsmittel-Kennzeichnung kopieren.
12. Klicken Sie im Dialogfeld Betriebsmittel-Kennzeichnung kopieren auf WDTAGALT.
13. Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten auf Sonstige anzeigen/bearbeiten.
14. Überprüfen Sie, dass der WDTAGALT-Wert den BMK1-Wert des Ventils anzeigt (in diesem Fall FE100), und klicken Sie auf OK.
15. Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten auf OK.
16. Klicken Sie im Dialogfeld Andere Zeichnungen aktualisieren auf Jetzt, um die Zeichnung zu aktualisieren.

    Der WDTAGALT-Wert des Stromlaufplansymbols wird automatisch aktualisiert, und der BMK1-Wert des Ventils (bzw. der kombinierte Wert BMK1 TEIL1/BMK1 TEIL2) wird neben dem Symbol in der Zeichnung angezeigt.

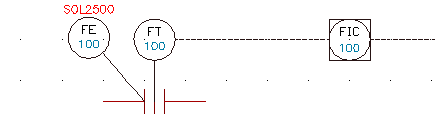

Der WDTAGALT-Wert des Ventils wird automatisch aktualisiert, und der BMK1-Wert des Stromlaufplansymbols wird neben dem Ventil in der Zeichnung angezeigt.
