Sie können Blöcke erstellen, indem Sie Objekte verknüpfen und ihnen einen Namen geben oder indem Sie eine Zeichnung erstellen, die als Block verwendet werden soll.
Blockdefinitionen
Wenn Sie einen Block erstellen oder eine Zeichnung als Block einfügen, werden alle Blockinformationen in der Blockdefinition, einschließlich Geometrie, Layer, Farben, Linientypen und Blockattributobjekte, in der Zeichnungsdatei als nicht grafische Informationen in der sogenannten Blocktabelle gespeichert. Jeder eingefügte Block ist eine Blockreferenz für eine Blockdefinition. Blockreferenzen werden häufig einfach Blöcke genannt.
Blöcke können an verschiedenen Stellen definiert und gespeichert werden:
- Innerhalb einer Zeichnungsdatei, die nur innerhalb dieser Zeichnung verwendet werden soll
- Innerhalb einer Zeichnungsvorlagendatei, die in jeder Zeichnung verwendet werden soll, die mit der Vorlage gestartet wird
- Als separate Zeichnungsdateien, die als Blöcke in andere Zeichnungen eingefügt werden sollen
- Als mehrere Blöcke innerhalb einer Zeichnungsdatei, die als Blockbibliothekszeichnung dienen soll, auf die von anderen Zeichnungen zugegriffen wird
- Als Online-Blockdefinitionen, die durch einen Anbieter oder Service bereitgestellt werden. Diese Blöcke sind häufig mit bestimmten Bauteilen oder Produkten verknüpft.
So referenzieren Sie Blöcke
Blockdefinitionen können direkt in der aktuellen Zeichnung erstellt werden, indem Sie den Befehl BLOCK verwenden. Alternativ können Sie sie aus einer anderen Zeichnung einfügen. Es stehen mehrere Methoden zum Einfügen von Blöcken aus anderen Zeichnungsdateien oder für das Einfügen der Zeichnungsdatei selbst zur Verfügung:
- Autodesk DesignCenter
- Blockpalette, Registerkarte Andere Zeichnung
- Durch Ziehen und Ablegen aus einem Dateiordner
- Über die Definition im Fenster Werkzeugpalette
Erstellen eines Blocks in einer Zeichnung
Eine Blockdefinition enthält in der Regel die folgenden Informationen:
- Blockname
- Enthaltene Objekte
- Basispunkt, der zum Platzieren des Blocks in einer Zeichnung verwendet wird
- Optional Blockattributobjekte, die zum Speichern von Daten wie Teilenummer, Anbietername, Serviceinformationen usw. verwendet werden.
Erstellen von Zeichnungsdateien für die Verwendung als Block
Sie können Zeichnungsdateien mit dem Ziel erstellen, sie später in andere Zeichnungen als Block einzufügen. Als Quelle von Blockdefinitionen lassen sich insbesondere einzelne Zeichnungsdateien einfach erstellen und verwalten. Zugehörige Zeichnungen können als Bibliothek von Blöcken in einem Ordner gespeichert werden.
- Geben Sie den Namen des Blocks an
Der Zeichnungsname dient als Name des Blocks.
-
Geben Sie den Basispunkt der Zeichnung an
Vorgabemäßig wird der WKS-Ursprung (0,0,0) als Basispunkt für als Blöcke eingefügte Zeichnungsdateien verwendet. Sie können den Basispunkt zurücksetzen und mit dem Befehl BASIS einen anderen Basispunkt für die Einfügung festlegen.
- Erstellen Sie die Objekte
Normalerweise enthalten diese Objekte geometrische Objekte, Text und Blockattributobjekte. Wenn Sie fertig sind, speichern Sie die Zeichnung in einem Ordner zusammen mit anderen Zeichnungen, die Sie als Blöcke verwenden möchten.
Es stehen mehrere Methoden zum Erstellen von Blöcken zur Verfügung, sodass sie eine oder mehrere Eigenschaften wie Layer, Farben oder Linientypen aus der aktuellen Einstellung übernehmen.
Erstellen einer Blockbibliothekszeichnung
Sammlungen zusammengehöriger Blöcke können in einer Zeichnungsdatei oder einem Satz von Zeichnungsdateien gespeichert werden. Diese werden als Blockbibliothekszeichnungen bezeichnet. In Blockbibliothekszeichnungen werden zusammengehörige Blockdefinitionen in einer ansonsten leeren Zeichnungsdatei gespeichert. Beim Einfügen dieser Zeichnungsdatei als Block in die aktuelle Zeichnung werden alle Blockdefinitionen zur Blocktabelle der aktuellen Zeichnung hinzugefügt.

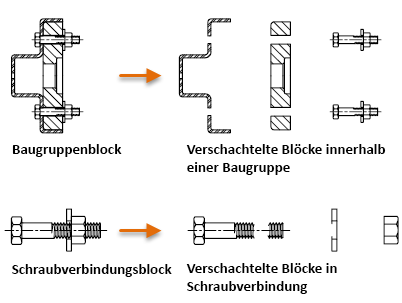

Erstellen verschachtelter Blöcke
Blockreferenzen, die in einer Blockdefinition enthalten sind, werden verschachtelte Blöcke genannt. Durch das Verschachteln von Blöcken können Sie die Organisation einer komplexen Blockdefinition vereinfachen.
Blöcke, die sich selbst referenzieren, werden als zirkuläre Referenzen bezeichnet und sind nicht zulässig.
