Nun können Sie bestimmte Layergruppen isolieren/die Isolierung aufheben. Außerdem können Sie den Linientyp und die Linienstärke des Layers mit der entsprechenden Linienstärke und dem entsprechenden Linientyp der Layergruppe überschreiben.
Wir haben die folgenden Befehle und Systemvariablen hinzugefügt, um diese Funktionen bereitzustellen.
Neue Befehle
| Befehl | Aktion | |
|---|---|---|
| Finden | AMLGISO | Blendet alle Layergruppen außer denen der ausgewählten Objekte aus bzw. sperrt diese. |
| Finden | AMLGUNISO | Stellt alle mit dem Befehl AMLGUNISO verdeckten oder gesperrten Layergruppen wieder her. |
Neue Systemvariablen
| Systemvariable | Aktion |
|---|---|
| AMLGLTMODE | Macht den Linientyp der Layergruppe für die Bearbeitung verfügbar. |
| AMLGLWMODE | Macht die Linienstärke-Eigenschaft der Layergruppe für die Bearbeitung verfügbar. |
Verbesserungen am Layergruppenmanager und Mechanical-Layer-Manager

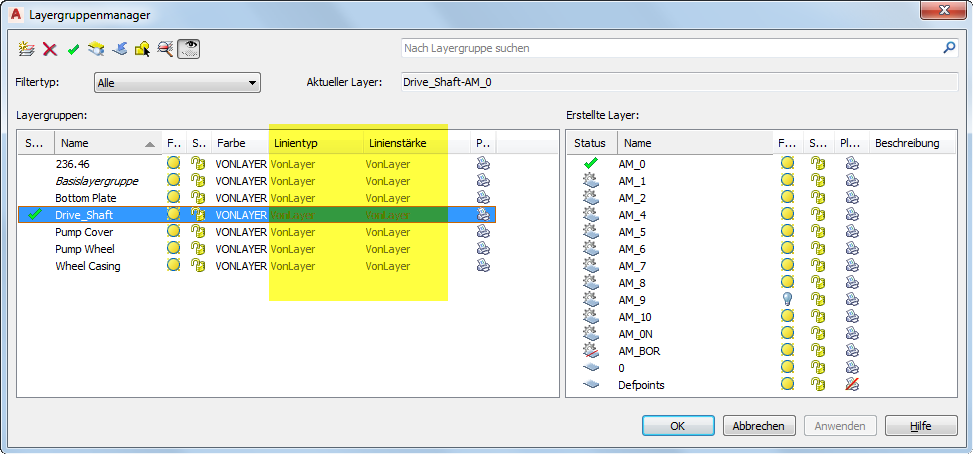

Im Layergruppenmanager können Sie jetzt den Linientyp und die Linienstärke der Layergruppe festlegen, genauso wie Sie die Layergruppenfarbe angeben.

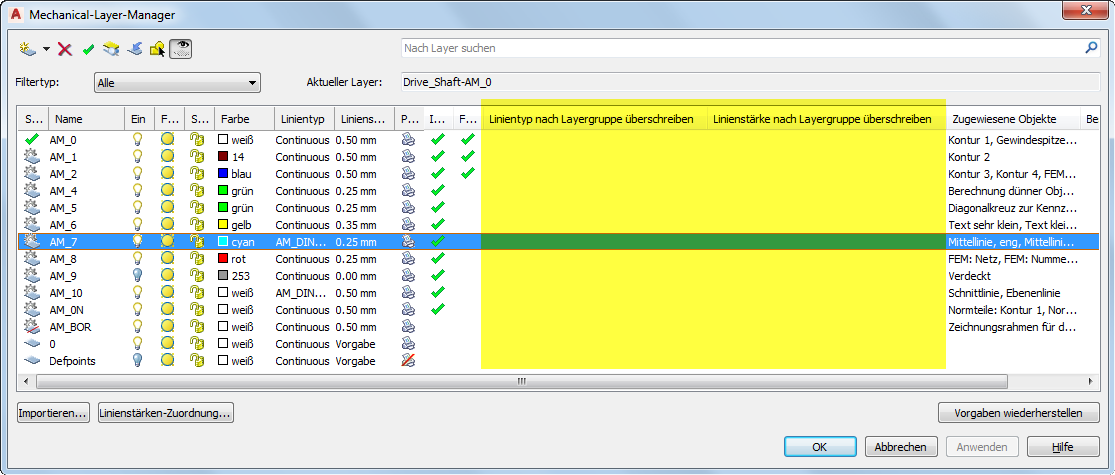

Im Mechanical-Layer-Manager können Sie auswählen, ob der Linientyp und die Linienstärke des Layers mit den entsprechenden Werten der Layergruppe überschrieben werden sollen.
Verbesserungen an der Multifunktionsleiste

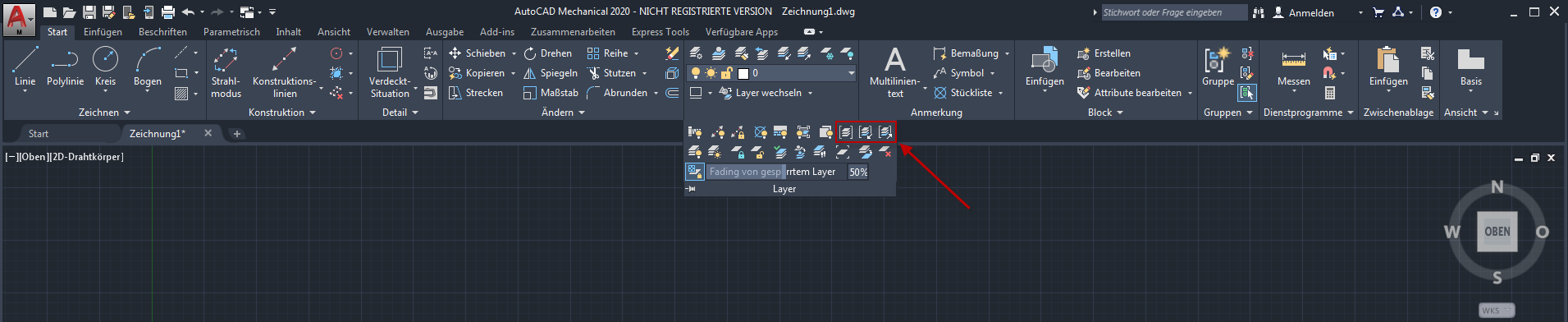

Layergruppenwerkzeuge wie der Layergruppenmanager und die Befehle AMLGISO und AMLGUNISO stehen jetzt in der Gruppe Layer auf der Registerkarte Start zur Verfügung.
