Verwenden Sie dieses Dialogfeld, um Einträge für das Schriftfeld, das Papierformat und den Skalierfaktor der Zeichnung für die aktuelle Norm festzulegen.
|
Revision Zeigt die neueste Revision der Norm an, der dieses Symbol entspricht. |
|
|
Vorgabe-Papierformat |
|
|
Dropdown-Liste Stellt den Vorgabe-Zeichnungsrahmen für die aktuelle Zeichnung ein. |
|
|
Zeigt das Dialogfeld Datei auswählen an, in dem Sie eine Zeichnungsdatei (mit Zeichnungsrahmen) in die Dropdown-Liste einfügen und als Vorgabezeichnungsrahmen einstellen können. |
|
|
Standardschriftfeld |
|
|
Dropdown-Liste Stellt das Vorgabe-Schriftfeld für die aktuelle Zeichnung ein. |
|
|
Zeigt das Dialogfeld Datei auswählen an, in dem Sie eine Zeichnungsdatei (mit Schriftfeld) in die Dropdown-Liste einfügen und als Vorgabezeichnungsrahmen festlegen können. |
|
|
Schaltfläche Erweiterungsschriftfelder Öffnet das Dialogfeld Erweiterungsschriftfelder, in dem Sie maximal zwei zusätzliche Schriftfelderweiterungen zur Zeichnung hinzufügen können. Anmerkung: Diese Option steht nur für die GOST-Norm zur Verfügung.
|
|
|

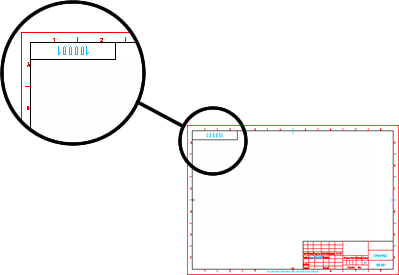

Teilenummer invertieren Zeigt ein Dialogfeld an, mit dem Sie die Teilenummer diagonal gegenüber dem Schriftfeld platzieren können.  Anmerkung: Diese Option ist nur verfügbar, wenn die aktuelle Zeichnungsnorm auf GB eingestellt ist.
|
|
|
Vorgabe-Revisionsvermerk Anmerkung: Revisionsvermerke sind in der GOST-Norm nicht verfügbar.
|
|
|
Erste Dropdown-Liste Wählt einen vorgegebenen Revisionsvermerkblock für die aktuelle Zeichnung aus. |
|
|
Zeigt das Dialogfeld Datei wählen an, in dem Sie eine Zeichnungsdatei (mit Revisionsblock) in die Dropdown-Liste einfügen und als Vorgaberevisionsvermerk festlegen können. |
|
|
Zweite Dropdown-Liste Legt einen Basispunkt für den Revisionsblock fest. |
|
|
Maßstabeinstellung |
|
|
Objekte zum Reskalieren Legt fest, ob die Zeichnungsobjekte automatisch oder manuell ausgewählt werden sollen. |
|
|
Einlesen der Vorgaben aus externer Datei Legt den Vorgabenamen für die Standardimportdatei (*.tit-Datei) fest, die mit der Schaltfläche Importieren im Dialogfeld Zeichnungsrahmen mit Schriftfeld verwendet werden soll. Dieses Dialogfeld wird angezeigt, wenn Sie den Befehl AMTITLE ausführen. |
|
|
Pfad Zeigt den Namen des Ordners an, der die vorgegebene *.tit-Datei enthält. |
|
|
Datei Zeigt den Namen der vorgegebenen *.tit-Datei an. |
|
|
Durchsuchen Zeigt das Dialogfeld Datei wählen an, in dem Sie die *.tit-Datei auswählen können. |
|
|
Kontrollkästchen Schriftfelddialog nach Import anzeigen Stellt den Befehl AMTITLE so ein, dass die Daten der ausgewählten *.tit-Datei angezeigt werden. Sie haben die Möglichkeit, die Einstellungen beim Einfügen der Zeichnungsrahmen anzunehmen oder abzulehnen. |
|
|
Ansichten erzeugen Stellt den Befehl AMTITLE so ein, dass innerhalb des Zeichnungsrahmens sechs Ansichten erstellt werden, die über den Befehl AutoCAD VIEW aufgerufen werden können. |
|
|
Ansichten nicht erzeugen Es werden keine Ansichten erzeugt. |
|
|
Limiten Erzeugt Ansichten, die von den äußeren Punkten des Rahmens begrenzt werden. |
|
|
Zeichnungsflächen Erzeugt Ansichten, die von der maximalen Zeichnungsfläche innerhalb des Rahmens bestimmt werden. |
|
|
Limiten setzen |
|
|
Limiten nicht setzen Behält die angepassten Zeichnungsgrenzen (Limiten) unverändert bei. |
|
|
Limiten auf Eckpunkte Bestimmt eine Größengrenze für den neuen Randbereich. |
|
|
Limiten auf Maximum Setzt die Zeichnungsgrenzen (Limiten) nur dann, wenn die Größe des Rahmens den vordefinierten Bereich der Zeichnungsgrenzen überschreitet. |
|
|
Vorgaben wiederherstellen Setzt alle Einstellungen auf die Vorgabewerte zurück. |
|
