AuflageGlättungNivellierungDachprofil

Mit diesem Querschnittsbestandteil wird auf einer vorhandenen Straße mit Dachprofil eine Auflageschicht hinzugefügt (je nach Erfordernis mit einer zusätzlichen Nivellierungs- oder Frässchicht).

Zuordnung

Der Zuordnungspunkt ist der Dachprofilpunkt der Auflageschicht mit fertiger Geländequerneigung.

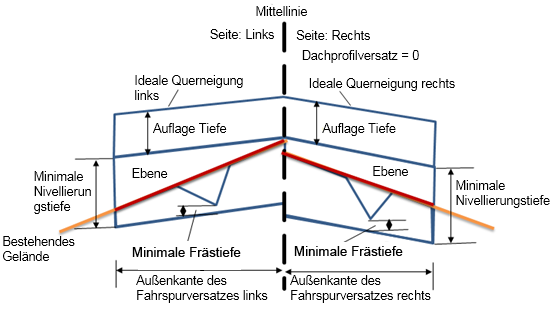

Eingabeparameter

Parameter	Beschreibung	Typ	Vorgabe
Dachprofilversatz	Positiver oder negativer Versatz des Dachprofilpunkts	Numerisch	0.000 m
Zu entwerfende Fahrstreifenbreite entspricht der bestehenden Fahrstreifenbreite	Ja Gibt an, dass die zu entwerfende Fahrstreifenbreite der bestehenden Fahrstreifenbreite entspricht. Nein Gibt an, dass die zu entwerfende Fahrstreifenbreite nicht der bestehenden Fahrstreifenbreite entspricht. Anmerkung: Wenn Nein ausgewählt ist, werden die Parameter Innenkante des vorhandenen Fahrstreifens und Außenkante des vorhandenen Fahrstreifens nicht auf den Querschnittsbestandteil angewendet.	Benutzerdefiniert	Nein
Innenkante des vorhandenen Fahrstreifens links	Dies ist der Startpunkt für die Berechnung der bestehenden Geländeneigung für den linken Fahrstreifen.	Numerisch	0.000 m
Innenkante des vorhandenen Fahrstreifens rechts	Dies ist der Startpunkt für die Berechnung der bestehenden Geländeneigung für den rechten Fahrstreifen.	Numerisch	0.000 m
Außenkante des vorhandenen Fahrstreifens links	Dies ist der Endpunkt für die Berechnung der bestehenden Geländeneigung für den linken Fahrstreifen.	Numerisch	12.000 m
Außenkante des vorhandenen Fahrstreifens rechts	Dies ist der Endpunkt für die Berechnung der bestehenden Geländeneigung für den rechten Fahrstreifen.	Numerisch	-12.000 m
Längsschnitt-Optionen verwenden	Legt fest, ob die Auflageinnenkante an einen Längsschnitt gebunden oder ob die Höhe auf die minimale Nivellierungstiefe angepasst wird.	Benutzerdefiniert	Minimale Nivellierungstiefe
Auflage Tiefe	Tiefe der Auflageschicht	Numerisch, positiv	0.300 m
Auflagenneigungsoptionen rechts und links	Gibt die rechten und linken Auflagenneigungsoptionen an. Tipp: Flattern ist ein Begriff, der verwendet wird, um zu beschreiben, wie die korrigierte Querneigung für eine Auflage in einem Straßenerneuerungs-Querschnittsbestandteil berechnet wird. Die Ergebnisse des Flatterns unterscheiden sich je nach Neigungstoleranz und Neigungsdifferenz zwischen der bestehenden Geländequerneigung und der idealen Querneigung. Wenn die Neigungsdifferenz unter der Neigungstoleranz für den Querschnittsbestandteil liegt, wird der Fall als innerhalb der Toleranz betrachtet. Wenn die Neigungsdifferenz über der Neigungstoleranz für den Querschnittsbestandteil liegt, wird der Fall als außerhalb der Toleranz betrachtet. Anmerkung: Die Neigungstoleranz ist ein absoluter Wert. Aus diesem Grund lautet sowohl bei einer Neigungsdifferenz von 0.4 % als auch von -0.4 % der absolute Wert 0.4 %. Wenn die Neigungstoleranz 0.5 % beträgt, wird die absolute Neigungsdifferenz von 0.4 % als innerhalb der Toleranz betrachtet. Benutzerdefiniert mit Flattern Mit dem Flattern wird angegeben, wie die korrigierte Querneigung in Bezug zur Neigungstoleranz für den Querschnittsbestandteil berechnet wird. Benutzerdefiniert ohne Flattern Mit dem Flattern wird angegeben, wie die korrigierte Querneigung in Bezug zur Neigungstoleranz für den Querschnittsbestandteil berechnet wird. Innenfahrstreifen-Querneigung/Außenfahrstreifen-Querneigung Mit Innenfahrstreifen-Querneigung/Außenfahrstreifen-Querneigung wird die ideale Querneigung ersetzt. Korrigierte Querneigungswerte für die Auflageschicht werden anhand der Querneigungstabelle für das Querprofil anstatt der idealen Querneigung definiert. Anmerkung: Wenn die Option Außenfahrstreifen-Querneigung bzw. Innenfahrstreifen-Querneigung ausgewählt, aber für die Achse des Straßenerneuerungs-3D-Profilkörpers keine Querneigungstabelle definiert wurde, wird stattdessen die Option Ideale Querneigung verwendet. Übergangsneigung Die korrigierte Querneigung wird immer auf den gleichen Wert wie die bestehende Geländeneigung gesetzt. Ideale Querneigung verwenden Die korrigierte Querneigung wird immer auf den gleichen Wert wie die ideale Querneigung gesetzt.	Benutzerdefiniert	Benutzerdefiniert ohne Flattern
Ideale Querneigung links	Legt die benutzerdefinierte ideale Querneigung links fest.	Benutzerdefiniert, numerisch	-2.00%
Minimale Nivellierungstiefe links	Die minimale Nivellierungstiefe zwischen dem vorhandenen DGM und der Unterkante der linken Auflageschicht.	Numerisch, positiv	0.600 m
Minimale Frästiefe links	Die minimale Frästiefe zwischen dem vorhandenen DGM und der Unterkante der linken Auflageschicht	Numerisch, positiv	0.300 m
Neigungstoleranz links	Toleranz für die Abweichung der linken Auflageneigung.	Numerisch, positiv	0.50%
Rechte Auflagenneigungsoptionen	Gibt die Optionen für die rechte Auflagenneigung an.	Benutzerdefiniert	Benutzerdefiniert ohne Flattern
Ideale Querneigung rechts	Legt die benutzerdefinierte ideale Querneigung rechts fest.	Numerisch	-2.00%
Minimale Nivellierungstiefe rechts	Die minimale Nivellierungstiefe zwischen dem vorhandenen DGM und der Unterkante der rechten Auflageschicht.	Numerisch, positiv	0.600 m
Minimale Frästiefe rechts	Die minimale Frästiefe unterhalb des vorhandenen DGM und der Unterkante der rechten Auflageschicht.	Numerisch, positiv	0.300 m
Neigungstoleranz rechts	Toleranz für die Abweichung der rechten Auflageneigung.	Numerisch, positiv	0.50%
Breite linker Fahrstreifen	Breite des linken Fahrstreifens, bestimmt durch den Versatz der Außenkante des linken Fahrstreifens von der Innenkante des linken Fahrstreifens.	Numerisch, negativ	-12.000 m
Breite rechter Fahrstreifen	Breite des rechten Fahrstreifens, bestimmt durch den Versatz der Außenkante des rechten Fahrstreifens von der Innenkante des rechten Fahrstreifens.	Numerisch, positiv	12.000 m

Ausgabeparameter

Parameter	Beschreibung	Typ	Vorgabe
Korrigierte Querneigung links	Dies ist die angepasste Querneigung für den linken Straßenrand, die optimiert wurde, sodass sie so weit wie möglich den von Ihnen angegebenen Parametern für den Straßenerneuerungs-Querschnittsbestandteil entsprechen.	Numerisch, negativ	-2.00%
Korrigierte Querneigung rechts	Dies ist die angepasste Querneigung für den rechten Straßenrand, die optimiert wurde, sodass sie so weit wie möglich den von Ihnen angegebenen Parametern für den Straßenerneuerungs-Querschnittsbestandteil entsprechen.	Numerisch, negativ	-2.00%
BG-Neigung links	Die Querneigung (%) des bestehenden Geländelängsschnitts für den linken Fahrstreifen, berechnet von der Innenkante des linken Fahrstreifens zur Außenkante des linken Fahrstreifens.	Numerisch, negativ	-
BG-Neigung rechts	Die Querneigung (%) des bestehenden Geländelängsschnitts für den rechten Straßenrand, berechnet von der Innenkante des rechten Fahrstreifens zur Außenkante des rechten Fahrstreifens.	Numerisch, negativ	-

Zielparameter

Parameter	Beschreibung	Notwendig?
Ziel-DGM	Name des DGM, das die vorhandene Straße definiert.	Ja
Ziel Dachprofilversatz	Name des Objekts, das den Versatz des Dachprofilpunkts definiert. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Nein
Fahrstreifenbreitenziel links	Name des Objekts, das den Versatz der Außenkante des linken Fahrstreifens definiert. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Nein
Fahrstreifenbreitenziel rechts	Name des Objekts, das den Versatz der Außenkante des rechten Fahrstreifens definiert. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Nein
Innenkante des vorhandenen Fahrstreifenversatzziels links	Der Name des Objekts, das den linken inneren Beispielpunkt-Versatz definiert, wird zur Berechnung der bestehenden Geländeneigung verwendet. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Nein
Außenkante des vorhandenen Fahrstreifenversatzziels links	Der Name des Objekts, das den linken äußeren Beispielpunkt-Versatz definiert, wird zur Berechnung der bestehenden Geländeneigung verwendet. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Nein
Innenkante des vorhandenen Fahrstreifenversatzziels rechts	Der Name des Objekts, das den rechten inneren Beispielpunkt-Versatz definiert, wird zur Berechnung der bestehenden Geländeneigung verwendet. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Nein
Außenkante des vorhandenen Fahrstreifenversatzziels rechts	Der Name des Objekts, das den rechten äußeren Beispielpunkt-Versatz definiert, wird zur Berechnung der bestehenden Geländeneigung verwendet. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Nein

Verhalten

Bei der Auflageschicht wird davon ausgegangen, dass das Flattern innerhalb der Neigungstoleranz angewendet wird. Die Höhe am Dachprofil entspricht den Werten an beiden Seiten der Straße.

Punkt-, Anschluss- und Profilcodes

Punkt, Verknüpfung oder Profilart	Code	Beschreibung
P1,	Crown	Dachprofilpunkt für die Oberkante der Auflage
P2, P3	KDA	Kanten der Auflage für die Deckschicht
P4	Fahrstreifenrand_Innen_Auflage	Dachprofilpunkt für die Unterkante der Auflage
P5, P6	KDA_Auflage	Kanten an der Unterkante der Auflage für den linken und rechten Straßenrand
P7	Crown_Milling	Dachprofilpunkt für die Oberkante der Fräsung
P8,P9	EOV_Milling	Kanten der Fräsung für den linken und rechten Straßenrand
L1, L2	Top, Pave	Oberkante der Auflage für den linken und rechten Straßenrand
L3, L4, L5, L6	Auflage	Auflageverknüpfungen für den linken und rechten Straßenrand
L7, L8	Nivellierung, Fräsung, Bezugshöhe	Verknüpfungen für die Frässchicht
L9, L10	Ebene	Nivellierungsverknüpfungen für den linken und rechten Straßenrand
L11, L12	Fräsen	Fräsverknüpfungen für den linken und rechten Straßenrand
S1	Auflage	Bereich zwischen Ober- und Unterkante der Auflage
S2	Nivellierung	Bereich zwischen Ober- und Unterkante der Nivellierung
S3	Fräsen	Bereich zwischen Ober- und Unterkante der Fräsung

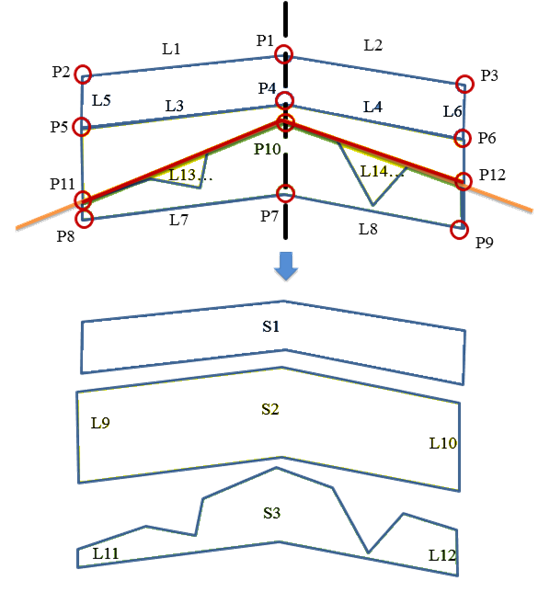

Code-Diagramm
