Das Autodesk ® Civil 3D® 2020.4-Update enthält die folgenden neuen Funktionen und Verbesserungen.
Aktualisierungen für effizientere Entwürfe

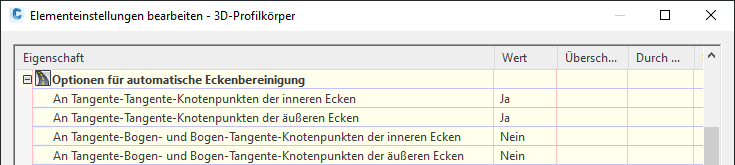

- Die Optionen für automatische Eckenbereinigung für 3D-Profilkörper sind jetzt in Optionen für die innere und die äußere Ecke unterteilt. Diese Einstellungen sind im Dialogfeld Elementeinstellungen bearbeiten - 3D-Profilkörper verfügbar.
Mit diesen Optionen können Sie unabhängig steuern, ob die inneren und äußeren Ecken von 3D-Profilkörpern mit fester Breite an Tangente-Tangente-Schnittpunkten und an Tangente-Bogen-Schnittpunkten bereinigt werden.
- Die automatische Eckenbereinigung wird jetzt für äußere Ecken von 3D-Profilkörpern mit fester Breite an Tangente-Bogen-Schnittpunkten unterstützt, wo die Linie nicht tangential zum Bogen verläuft.
Vor dem Anwenden der Option zum Bereinigen von äußeren Ecken Nach dem Anwenden der Option zum Bereinigen von äußeren Ecken
Weitere Informationen finden Sie unter Informationen zur Eckenbereinigung für 3D-Profilkörper.

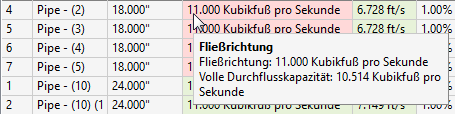

- Die Seite Ergebnisse im Dialogfeld Freispiegelkanalnetzwerk analysieren wurde aktualisiert und enthält nun eine Spalte für die Fließrichtung.
Wenn der Wert für die Fließrichtung den Wert für die volle Durchflusskapazität der Haltung überschreitet, wird diese Spalte rot schattiert. Wenn Sie den Cursor über die Zelle bewegen, wird eine QuickInfo angezeigt, die sowohl den Wert für die Fließrichtung als auch die volle Durchflusskapazität anzeigt.
Weitere Informationen finden Sie unter Seite Ergebnisse (Dialogfeld Freispiegelkanalnetzwerk analysieren).
Aktualisierungen für eine effzientere Produktion

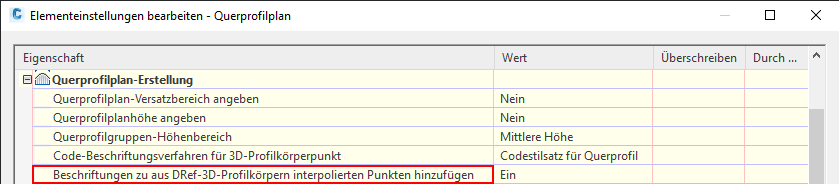

- Verwenden Sie die neue Einstellung Beschriftungen zu aus DRef-3D-Profilkörpern interpolierten Punkten hinzufügen, um zu steuern, ob Punkten, die aus datenreferenzierten 3D-Profilkörpern interpoliert werden, Beschriftungen hinzugefügt werden sollen. Diese Einstellung ist im Dialogfeld Elementeinstellungen bearbeiten - Querprofilplan verfügbar.
Wenn diese Einstellung auf Ein festgelegt ist, werden aus datenreferenzierten 3D-Profilkörpern interpolierte Punkte beschriftet und Symbole auf den Punkten angezeigt.
Wenn Sie den Cursor über diese Symbole bewegen, werden QuickInfos angezeigt, die den tatsächlichen Wert der Beschriftung in der Quellzeichnung bestätigen.
Weitere Informationen zu dieser Einstellung finden Sie unter Dialogfeld Elementeinstellungen bearbeiten - Querprofilplan. Weitere Informationen zum Beschriften von 3D-Profilkörperpunkten finden Sie unter So beschriften Sie 3D-Profilkörperpunkt-Codes im Querprofilplan.
- Der Befehl CorridorSectionLabelsConv wurde verbessert, um die Konvertierung von Codestilsätzen in 3D-Profilkörperpunkt-Beschriftungen zu unterstützen.
Wenn Sie die Beschriftungen in Punktstilbeschriftungen für 3D-Profilkörper umwandeln, wird ein Auswahldialogfeld angezeigt, in dem Sie einen Querprofilbeschriftungssatz auswählen können, der einen Beschriftungsstil für 3D-Profilkörperpunkte enthält.
Weitere Informationen zum Befehl CorridorSectionLabelsConv finden Sie unter So beschriften Sie 3D-Profilkörperpunkt-Codes im Querprofilplan.

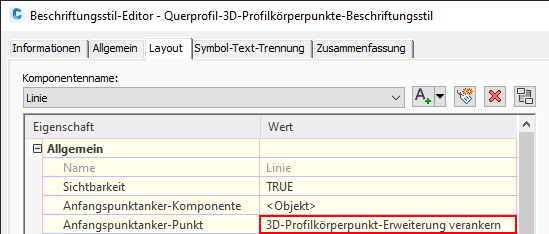

- Komponenten für 3D-Profilkörperpunkt-Beschriftungsstile wurden aktualisiert und enthalten nun eine Option 3D-Profilkörperpunkt-Erweiterung verankern, die beim Festlegen der Ankerpunkte ausgewählt werden kann.
- Mit dem neuen Befehl DraftingBuffer können Sie die Entwurfspuffer für Querprofilpläne aktivieren und deaktivieren.
Diese Einstellung steuert, ob Beschriftungs- und Entwurfselemente, die sich innerhalb der Entwurfspuffer befinden und mit den Querprofilplänen verbunden sind, beim Verschieben mit diesen zusammen verschoben werden. Weitere Informationen finden Sie unter So aktivieren und deaktivieren Sie Entwurfspuffer für Querprofilpläne.
Sonstige Updates
- Die .NET API wurde mit mehreren Verbesserungen aktualisiert, wie in Neue Funktionen in der Autodesk Civil 3D-API beschrieben.
