BIM 360-Seite (Registerkarte Start)

Verwenden Sie die BIM 360-Seite, um auf die Dokumente in den BIM 360-Projekten zuzugreifen.

Klicken Sie auf der Registerkarte Start in Civil 3D im Navigationsbereich auf BIM 360, um diese Seite anzuzeigen.

Anmerkung: Um Ihre BIM 360-Projekte auf dieser Seite anzuzeigen, müssen Sie bei Autodesk Account angemeldet sein. Möglicherweise müssen Sie einige Einrichtungsaufgaben ausführen. Weitere Informationen finden Sie unter Wie greife ich auf Autodesk Collaboration for Civil 3D zu?.

Auswahl von Konto und Projekt

Der Name des Kontos, in dem Sie arbeiten, und der Projektname werden als Pfad oben im rechten Fenster angezeigt.

Klicken Sie auf den Pfad, um ein Menü anzuzeigen, in dem Sie Projekte oder Konten wechseln können.

Auswahl von Ordner und Dokument

Sie können innerhalb der Ordner im Projekt navigieren, indem Sie auf einen Ordnernamen klicken, der in der Spalte Name angezeigt wird.

Klicken Sie auf das Projektsymbol oder einen Ordner im Ordnerpfad, um zu einem Ordner auf höherer Ebene zurückzukehren.

Ordner- und Dokumentinformationen

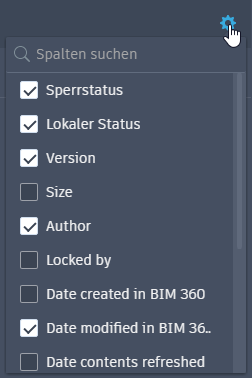

Auswählen von Spalten

Öffnet eine Liste, in der Sie die im Ordner angezeigten Spalten auswählen können. Die verfügbaren Spalten werden in den folgenden Abschnitten beschrieben.

Name

Zeigt die Namen der Dokumente und Unterordner im ausgewählten Ordner an.

• Klicken Sie auf einen Unterordner, um ihn zu öffnen und seinen Inhalt in der Tabelle anzuzeigen.
• Klicken Sie auf ein Dokument, um es in Civil 3D zu öffnen.

Diese Spalte kann mit der Spaltenauswahl nicht ausgeblendet werden.

Anmerkung: Nur Dokumente, die Sie direkt in Civil 3D öffnen können (DWG, DWS, DWT und DXF), werden auf dieser Seite angezeigt. Sie können andere Dateitypen anzeigen, indem Sie das verbundene Laufwerk in Windows Explorer öffnen.

Sperrstatus

Zeigt den Sperrstatus der Dokumente an. Wenn das Dokument nicht gesperrt ist, wird in der Spalte Sperrstatus kein Symbol angezeigt.

• : Die Zeichnung ist von Ihnen gesperrt. Wenn Sie ein Dokument zur Bearbeitung öffnen, wird es gesperrt, und dieses Symbol wird in der Spalte Sperrstatus angezeigt.
• : Die Zeichnung ist von einem anderen Benutzer gesperrt.
• Wenn die Zeichnung nicht gesperrt ist, wird kein Symbol angezeigt.

Lokaler Status

Zeigt den Status der Dokumente auf dem lokalen verbundenen Laufwerk an.

• Neu: Das Dokument ist neu und wurde noch nicht in BIM 360 hochgeladen. Dokumente haben den Status Neu, wenn Sie sie zum ersten Mal speichern oder auf Ihr lokales verbundenes Laufwerk kopieren.
• Nicht zwischengespeichert: Das Dokument ist in BIM 360 vorhanden, wurde jedoch noch nicht auf das verbundene Laufwerk heruntergeladen. Dokumente werden erst auf Ihr lokales Laufwerk heruntergeladen, wenn Sie sie in Civil 3D öffnen oder manuell herunterladen, indem Sie in Windows Explorer mit der rechten Maustaste auf eine Datei klicken und Herunterladen wählen. Wenn ein Dokument heruntergeladen wurde, lautet der lokale Status Zwischengespeichert.
• Zwischengespeichert: Das Dokument wurde in BIM 360 hochgeladen und ist auch lokal vorhanden.
• Geändert: Das Dokument wurde lokal geändert, und die Änderungen wurden noch nicht in BIM 360 hochgeladen.
• Veraltet: Das Dokument wurde lokal zwischengespeichert, ist jedoch nicht mit der neuesten aktualisierten Version in BIM 360 synchron. Dies kann vorkommen, wenn das Dokument von einem anderen Computer aus bearbeitet und in BIM 360 hochgeladen wurde. Der Status des Dokuments wird in Zwischengespeichert geändert, wenn Sie es öffnen oder herunterladen.
• Konflikt: Das Dokument enthält Änderungen sowohl lokal als auch in BIM 360. Um den Konflikt zu lösen, werden von Desktop Connector bei der nächsten Verarbeitung ausstehender Aktionen Ihre lokalen Änderungen in den Papierkorb verschoben, die neueste Version wird aus BIM 360 heruntergeladen, und der lokale Status wird in Zwischengespeichert geändert.

Anmerkung: Es kommt zu einer Verzögerung, bevor Änderungen an der BIM 360-Weboberfläche und Änderungen, die andere Teammitglieder an den Projektdokumenten vornehmen, auf dem verbundenen Laufwerk angezeigt werden. Informationen zu den Aktualisierungsraten finden Sie in der BIM 360-Hilfe unter Zugriff auf BIM 360 auf dem Desktop.

Version

Zeigt an, wie oft das Dokument gespeichert wurde. Ein Dokument erhält die Version V1, wenn es zum ersten Mal in BIM 360 hochgeladen oder gespeichert wird. Bei jedem Speichern eines Dokuments wird die Versionsnummer um 1 erhöht.

Tipp: In BIM 360 können Sie Versionen vergleichen und eine vorherige Version wiederherstellen. Weitere Informationen finden Sie in der BIM 360-Hilfe unter Dokumente.

Größe

Zeigt die Größe des Dokuments an.

Autor

Zeigt den Namen des Benutzers an, der das Dokument zuletzt gespeichert hat.

Gesperrt von

Wenn das Dokument aktuell gesperrt ist, wird in dieser Spalte der Name des Benutzers angezeigt, der es gesperrt hat.

Erstellungsdatum in BIM 360

Zeigt das Datum und die Uhrzeit an, zu denen das Dokument in BIM 360 gespeichert oder hochgeladen wurde.

Änderungsdatum in BIM 360

Zeigt das Datum und die Uhrzeit an, zu denen das Dokument zuletzt geändert und mit BIM 360 synchronisiert wurde.

Aktualisierungsdatum des Inhalts

Zeigt das Datum und die Uhrzeit an, zu denen die Dokumente zuletzt von Desktop Connector aus BIM 360 aktualisiert wurden.

Informationen zu den Aktualisierungsraten von Desktop Connector finden Sie unter Zugriff auf BIM 360 auf dem Desktop.

Aktualisierungsdatum der Berechtigungen

Zeigt das Datum und die Uhrzeit an, zu denen die Berechtigungen zuletzt von Desktop Connector aus BIM 360 aktualisiert wurden.

Erstellungsdatum auf Datenträger

Zeigt das Datum und die Uhrzeit an, zu denen das Dokument zum ersten Mal im Ordner gespeichert oder hochgeladen wurde.

Änderungsdatum auf Datenträger

Zeigt das Datum und die Uhrzeit an, zu denen das Dokument zuletzt geändert wurde.

Aktualisierungsdatum der Referenzen

Zeigt das Datum und die Uhrzeit an, zu denen die vom Dokument referenzierten Dateien zuletzt von Desktop Connector aus BIM 360 aktualisiert wurden.

Sperrdatum

Wenn das Dokument aktuell gesperrt ist, werden in dieser Spalte das Datum und die Uhrzeit angezeigt, zu denen es gesperrt wurde. Wenn das Dokument aktuell nicht gesperrt ist, werden in dieser Spalte kein Datum und keine Uhrzeit angezeigt.

Enthält Referenzen

Zeigt Ja oder Nein an, je nachdem, ob das Dokument Referenzen zu einer anderen Datei wie einer XRef oder Datenverknüpfung enthält.

Ordner aktualisieren

Aktualisiert den aktuellen Ordner aus BIM 360.

Weitere Optionen

Zeigt Befehle zum Öffnen von Dokumenten an. Klicken Sie auf das Symbol und anschließend auf Öffnen oder Schreibgeschützt öffnen.
