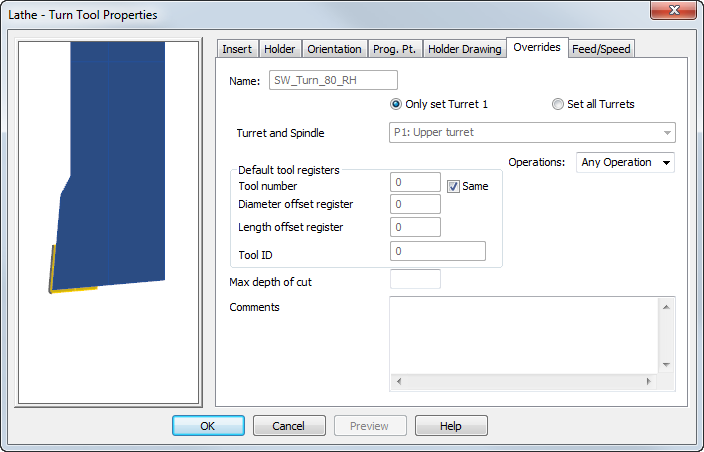

Klicken Sie auf die Werkzeug-Vorschau, um die Ansicht zu verschieben und zu zoomen. Die Ausrichtung der Vorschau wird durch die Einstellungen unter Optionen > Ansicht > Seite Maschine bestimmt. Klicken Sie mit der rechten Maustaste auf das Bild, um ein Kontextmenü zu öffnen.
Name — Legt den Namen des aktuellen Werkzeugs fest.
Nur WKZ-Träger 1 setzen — Wählen Sie diese Option, um die Werkzeugregister für nur einen Werkzeugträger einzustellen.
Alle WKZ-Träger setzen — Wählen Sie diese Option, um die Werkzeugregister für alle Werkzeugträger einer Mehrfach-Werkzeugträger-Maschine festzulegen. Wählen Sie einen Eintrag aus der WKZ-Träger und Spindel-Liste aus, um den einzusetzenden Revolver auszuwählen.
Standard Werkzeugregister — Legen Sie die Register-Einstellungen für das Werkzeug fest:
- Werkzeugnummer — Legt die Magazinplatznummer für das Werkzeug fest. Geben Sie 0 ein, damit FeatureCAM einen Wert zuordnen kann, wenn das Werkzeug verwendet wird.
- Gleich — Wählen Sie dieses Kontrollkästchen aus, um den Werkzeugnummer-Wert als Standard-Versatzregister, Längenversatz-Register und Werkzeug-ID-Zahl zu verwenden. Wählen Sie das Kontrollkästchen ab, um die Registerwerte einzeln einzustellen.
- Ø-Versatz-Register — Legt die Durchmesser-Versatzregisternummer für die Fräserkorrektur des Werkzeugs fest. Dieser Wert wird an XBUILD als <COMP-NUM> weitergegeben.
- Längenversatz-Register — Legt die Längenversatz-Registernummer des Werkzeugs fest. Die meisten Drehbanksteuerungen verfügen über ein einziges Register, das die Längen- und Durchmesserversatzwerte enthält. In diesem Fall ist es wichtig, das Längenversatz-Register-Feld in FeatureCAM einzustellen. Dieser Wert wird an XBUILD als <OFFSET#> weitergegeben.
Werkzeug-ID — Legt die Identifikationsnummer des Werkzeugs fest. Dies wird von Bridgeport-Drehbänken sowie von einigen Cincinnati-Maschinen eingesetzt.
Operationen — Wählen Sie einen Eintrag aus der Liste aus, um den Operationstyp, für den FeatureCAM dieses Werkzeug auswählen darf, festzulegen. Sie können diese Einstellungen überschreiben, indem Sie das Werkzeug manuell auswählen.
Max Schnitttiefe - Dies ist die größte für dieses Werkzeug zulässige Schnitttiefe.
Kommentare — Geben Sie optional Kommentare ein, die mit dem Werkzeug im Zusammenhang stehen. Ein Postprozessor kann so konfiguriert werden, dass er diese Kommentare ausgibt.
