Inventor CAM bietet spezielle Unterstützung für die Bearbeitung dünner Wände mit der Strategie Konturschlichten.
Auf einem Bauteil mit dünnen Wänden erzeugt die Ausführung der Strategie Konturschlichten mit Vorgabeeinstellungen einen nach Bereich sortierten Werkzeugweg. Im Fall einer dünnwandigen Tasche kann dies dazu führen, dass die Wand bricht, wenn eine Seite der Wand vollständig vor der anderen Seite bearbeitet wird.
Dieses Problem kann durch Aktivieren der Option Sortieren nach Tiefe auf der Registerkarte Strategieeinstellungen umgangen werden. Dabei wird eine gesamte Z-Ebene fertig bearbeitet, bevor mit der nächsten fortgefahren wird.

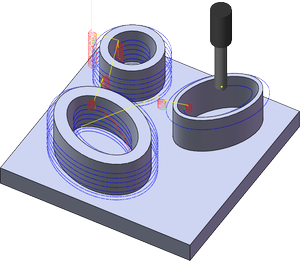

Sortieren nach Bereich (Vorgabe)

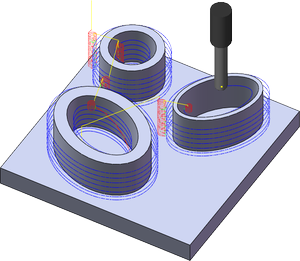

Sortieren nach Tiefe
Bedauerlicherweise kann die Sortierung nach Tiefe in Bauteilen mit sowohl dünnen als auch dickeren Wänden zu einer gewissen Anzahl an zusätzlichen Verbindungen führen. In Inventor CAM können Sie jedoch stattdessen die Option Dünnwandmodus verwenden aktivieren, über die Sie steuern können, ob der Werkzeugweg statt nach Bereich nach Tiefe sortiert werden soll.
Beispielsweise gibt es auf dem oben gezeigten Bauteil drei Profile mit Wänden in den Stärken 2 mm, 4 mm und 6 mm. Wenn Sie die Dünnwandstärke auf 3 mm festlegen, wird das Profil mit den 2-mm-Wänden nach Tiefe bearbeitet, während die anderen beiden Profile nach Bereich bearbeitet werden.
Verwenden des Dünnwandmodus mit einer Dünnwandstärke von 3 mm
