Die 3D-Freiräumstrategien (3D Adaptive Clearing und 3D-Taschenfräsen) sowie die Strategie Konturschlichten weisen auf der Registerkarte Strategieeinstellungen die Einstellung Planbereiche finden auf. Ist diese Option aktiviert, erkennt die Strategie alle ebenen Bereiche und passt die Tiefenzustellungen so an, dass das axiale Rohteil-Aufmaß an diesen ebenen Bereichen verbleibt.

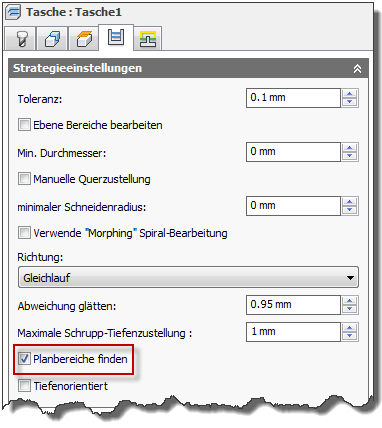

Die Einstellung Planbereiche finden auf der Registerkarte Strategieeinstellungen
In der unten stehenden Abbildung ist die Tiefenzustellung auf 1 mm und das Rohteil-Aufmaß auf 0,3 mm festgelegt. Da die Tiefenzustellungen nicht den Höheneinstellungen der ebenen Bereiche folgen, ist der tatsächliche an den ebenen Bereichen verbleibende Rohteilbetrag höher als das angeforderte Rohteil-Aufmaß.

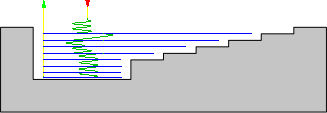

Planbereiche finden deaktiviert
Wenn Planbereiche finden aktiviert ist, wird jede Tiefenzustellung so an die ebenen Bereiche angepasst, dass das in diesen Bereichen verbleibende Rohteil-Aufmaß auch dem angeforderten axialen Rohteil-Aufmaß entspricht.

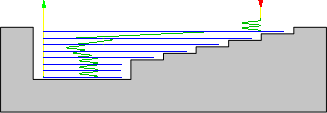

Planbereiche finden aktiviert
