Die beste Methode zum Bearbeiten einer offenen 2D-Tasche in Inventor CAM ist die Verwendung der Strategie 2D-Adaptive Clearing.
Anfänglich funktioniert 2D-Adaptive Clearing wie 2D-Tasche, und wenn Sie eine oder mehrere geschlossene Konturen auswählen, können Sie diese wie eine gewöhnliche Tasche bearbeiten. Wenn Sie jedoch auch eine Rohteilkontur auswählen, die die ausgewählten Konturen umschließt, bearbeitet 2D-Adaptive Clearing alle Bereiche von der Rohteilkontur bis zu den ausgewählten Konturen, beginnend von außen nach innen.
Um eine offene 2D-Tasche mit der 2D-Adaptive-Strategie zu bearbeiten, führen Sie die folgenden Schritte durch:
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte CAM
Gruppe 2D-Fräsen
2D-Adaptive
, um eine neue Operation 2D-Adaptive Clearing zu erstellen. - Wählen Sie auf der Registerkarte Geometrie die Rohteilkontur aus.

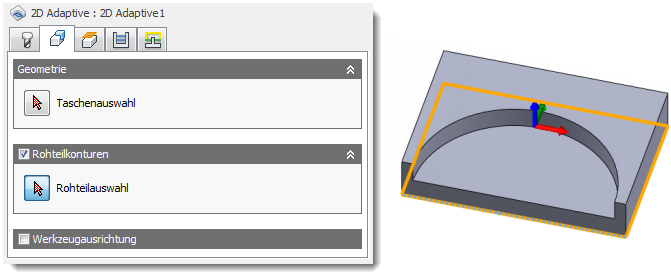

Auswählen der Rohteilkontur
- Wählen Sie als Nächstes die Kontur mit der offenen Tasche aus.

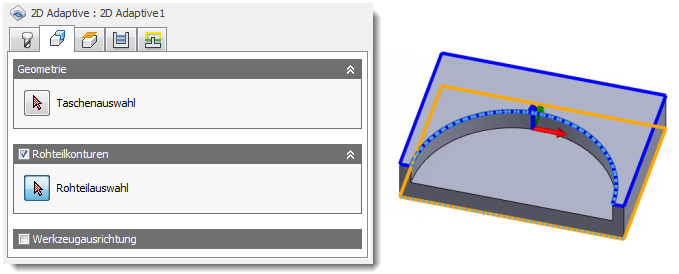

Auswählen der Kontur mit der offenen Tasche
- Passen Sie die Verbindungshöhen so an, dass sie der Geometrie entsprechen. Stellen Sie sicher, dass die Oberkante des Rohteils oberhalb der Schnitttiefe liegt.
- Klicken Sie auf OK, um den Werkzeugweg zu erzeugen.
Der Werkzeugweg sollte nun ähnlich wie der unten dargestellte aussehen:

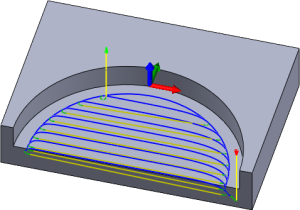

2D-Adaptive-Werkzeugweg für eine offene Tasche
