Bearbeiten eines unregelmäßigen Rohteils

3D Adaptive Clearing unterstützt Rohteildefinitionen jeglicher Form.

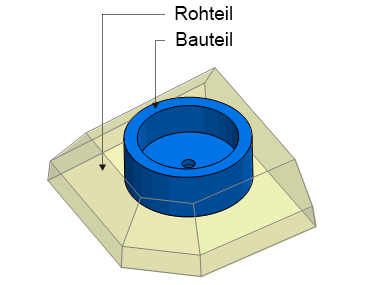

Unregelmäßiges Rohteil

1. Erstellen Sie in Inventor das Rohteil als separaten Volumenkörper.
2. Erstellen Sie in Inventor CAM ein neues Setup, und wählen Sie das erstellte Rohteil aus.
3. Öffnen Sie die Parameter für 3D Adaptive Clearing, und legen Sie die Begrenzungskontur auf Keine fest.





   Keine Begrenzungskontur

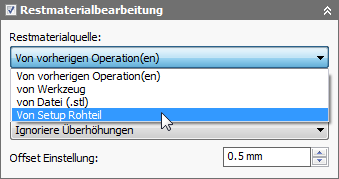

4. Aktivieren Sie Restmaterialbearbeitung, und legen Sie Von Setup-Rohteil als Restmaterialquelle fest.





   Restmaterialquelle Von Setup-Rohteil

5. Legen Sie alle anderen Bearbeitungsparameter fest, und klicken Sie dann auf OK, um den Werkzeugweg zu berechnen.

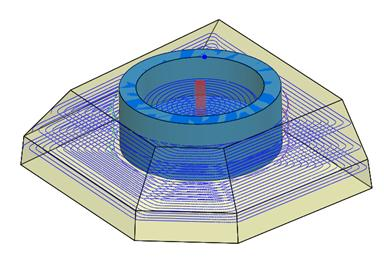

   Der erzeugte Werkzeugweg für unregelmäßiges Rohteil
