Inventor CAM ermöglicht das Einfügen spezieller manueller NC-Einträge in den CAM-Browser. Diese Einträge können zur direkten Steuerung des generierten NC-Codes im NC-Programm verwendet werden. Ein Beispiel ist ein erzwungener Werkzeugwechsel, der normalerweise nicht erforderlich wäre. Die gewünschte Nutzung dieser Befehle ist vollständig von der Postprozessor-Konfiguration abhängig.
Die derzeit unterstützten Typen der manuellen NC-Ausgabe sind:
- Aktion/Maßnahme: Sendet einen generischen Befehl an den Postprozessor, um ein bestimmtes Postprozess-Verhalten auszulösen.
- Alarm-Warnung: Fordert ein Alarmereignis in der CNC-Steuerung an. Ähnlich wie Alarm-Warnung, führt jedoch nicht zu einem Absturz.
- Alarm-Warnung: Fordert ein Alarmereignis in der CNC-Steuerung an. Löst einen Programmabsturz aus.
- Bauteil messen: Fordert eine Kalibrierung der CNC-Maschine an.
- Programmaufruf: Ruft ein Unterprogramm auf.
- Bauteil reinigen: Fordert einen Reinigungszyklus an.
- Schließe Kabinentür: Fordert das Schließen der Tür an der CNC-Maschine an.
- Kommentar: Schreibt einen Kommentar in das NC-Programm.
- Erzwinge Werkzeugwechsel: Erzwingt einen Werkzeugwechsel für die nächste Operation.
- Meldung ausgeben: Zeigt eine Meldung in der CNC-Steuerung an.
- Verweilzeit: Verweilen für den angegebenen Zeitraum.
- Werkzeug messen: Fordert eine Vermessung des ausgewählten Werkzeugs.
- Öffne Kabinentür: Fordert das Öffnen der Tür an der CNC-Maschine an.
- Optional Stop: Fordert einen optionalen Stoppbefehl (bei den meisten ISO-Steuerungen M1) an.
- !!Programmgröße minimieren!!: Gibt literalen NC-Code direkt durch. Dies wird als unsicher eingestuft.
- Nachricht ausgeben: Drucken einer Nachricht (z. B. serielle Verbindung).
- Starte Späne-Transport: Fordert den Start des Späne-Transports an.
- Stop: Fordert einen Stoppbefehl (bei den meisten ISO-Steuerungen M0) an.
- Späne Transport stoppen: Fordert den Stopp des Späne-Transports an.
- Werkzeug-Bruchkontrolle: Fordert die CNC-Maschine auf zu prüfen, ob das Werkzeug einen Bruch aufweist.
- Überprüfung: Überprüft die Integrität der CNC-Maschine.
Um einen dieser Einträge einzufügen, klicken Sie auf
Registerkarte CAM
Gruppe Job
Manuelle NC
in der Multifunktionsleiste. Sie können auch mit der rechten Maustaste auf eine beliebige Stelle im CAM-Browser klicken und im Kontextmenü die Option Neue Operation auswählen.

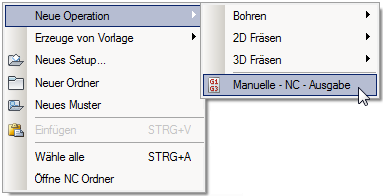

Zugriff auf Manuelle - NC - Ausgabe aus dem Kontextmenü Neue Operation heraus
Wählen Sie dann Manuelle - NC - Ausgabe aus dem Menü, und wählen Sie den gewünschten Typ des NC-Eintrags aus dem Dropdown-Menü Manueller Typ.

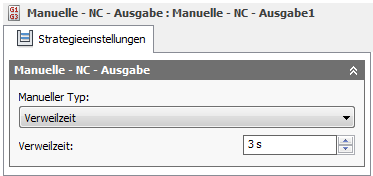

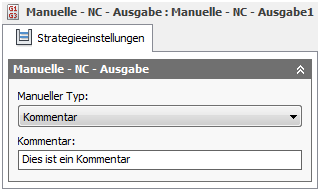

Bearbeiten von zwei Eintragsarten für Manuelle - NC - Ausgabe: Kommentar und Verweilzeit
Beispiel für Manuelle - NC - Ausgabe im CAM-Browser
