So verwenden Sie Endstopfen

Neue Funktionen:2020

WICHTIG: Bevor Sie mit der Ausführung des Befehls Endstopfen beginnen, muss die benutzerdefinierte Inventor-Bibliothek installiert und für die Verwendung im aktiven Projekt ausgewählt sein:

1. Installieren Sie die benutzerdefinierte Inventor-Bibliothek.

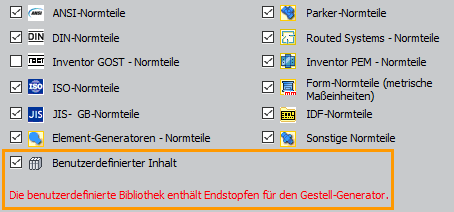

2. Wählen Sie nach der Installation im Dialogfeld Bibliotheken konfigurieren: Projektname die Option für die Verwendung im aktiven Projekt aus.



So installieren Sie die benutzerdefinierte Inventor-Bibliothek und fügen sie dem aktiven Projekt hinzu

Weitere Informationen finden Sie im Support-Artikel

3. Legen Sie abschließend die Vorgaben für Dateibenennung für Endstopfen fest, und öffnen Sie dann eine Baugruppendatei, die Gestell-Profilelemente enthält.

Erstellen und Platzieren von Endstopfen

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Endstopfen einfügen.
2. Wählen Sie die Flächen der Profilelemente aus, die Endstopfen erhalten sollen.
3. Wählen Sie optional eine gespeicherte Voreinstellung zum Konfigurieren der Endstopfen aus.
4. Geben Sie die Position auf den Flächen oder in den Trägern an.
5. Wählen Sie eine Familie zur Bestimmung der Eckenbehandlung aus:
   • Scharfe Ecken
   • Abgerundete Ecken
   • Gefaste Ecken
6. Geben Sie die Werte für Dicke, Versatz und Winkel an.
7. Legen Sie optional folgende Bauteileigenschaften fest:
   • Material
   • Darstellung
   • Bauteilnummer
8. Klicken Sie auf Anwenden, um die aktuellen Einstellungen zu übernehmen und mit dem Einfügen fortzufahren.
9. Klicken Sie zum Beenden auf OK.
10. Legen Sie im Dialogfeld Gestell-Profilelement - Benennung den Anzeigenamen der Datei, den Dateinamen und den Speicherort fest, und klicken Sie dann auf OK.

Bearbeiten oder Wiederverwenden von Endstopfen

So bearbeiten Sie einen Endstopfen

1. Suchen Sie das Element im Browser, und erweitern Sie die Ansicht, um die Instanzen anzuzeigen.
2. Klicken Sie mit der rechten Maustaste auf ein Profilelement, und wählen Sie Mit Gestell-Generator bearbeiten aus.
3. Verwenden Sie die Auswahlen in der Eigenschaftsgruppe, um die gewünschten Änderungen durchzuführen.
4. Klicken Sie auf OK, um die Änderungen zu akzeptieren.

So verwenden Sie einen Endstopfen wieder

1. Suchen Sie das Element im Browser, und erweitern Sie die Ansicht, um die Instanzen anzuzeigen.
2. Klicken Sie mit der rechten Maustaste auf ein Profilelement, und wählen Sie Mit Gestell-Generator bearbeiten aus.
3. Wählen Sie in der Anzeige die Flächen des Gestell-Profilelements aus, die neue Instanzen des Endstopfens erhalten sollen.
4. Klicken Sie auf OK, um die neuen Instanzen zu erstellen.
