So passen Sie Gestell-Generator-Dateinamen und die Ordnerstruktur an

Neue Funktionen: 2019.2

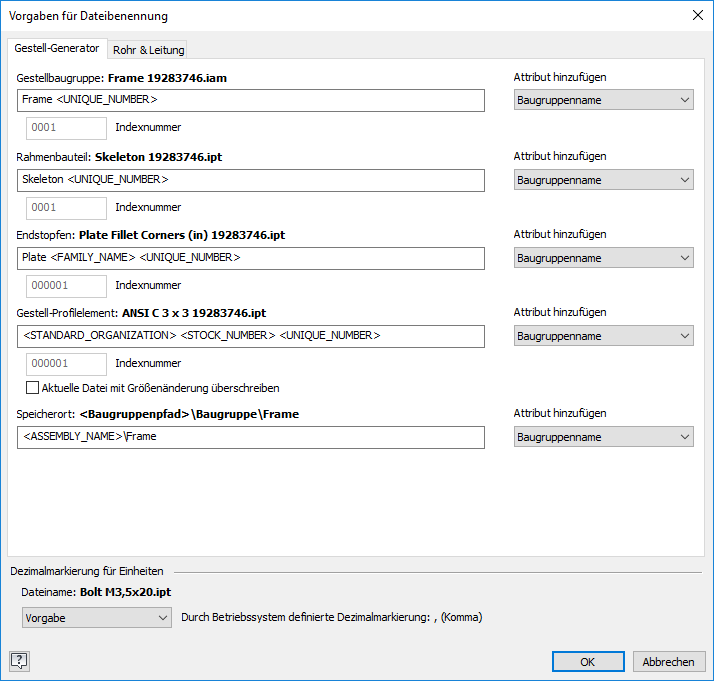

Verwenden Sie die Vorgaben für die Gestell-Generator-Dateibenennung, um die Dateinamen und den Ordnerspeicherort von Gestell-Profilelementen anzupassen.

Anmerkung: Wenn ein Warnsymbol neben dem Wertfeld angezeigt wird, prüfen Sie die QuickInfo der Meldung und Ihr Benennungsschema auf potenzielle Probleme. Wenn Sie beispielsweise eine Indexnummer anstelle einer eindeutigen Nummer verwenden, kann dies zu doppelten Dateinamen führen.

Die Nummern, die in der Vorschau oberhalb der Wertfelder angezeigt werden, sind Beispiele und nicht die tatsächlichen Nummern.

• So passen Sie das Benennungsschema für Gestellbaugruppen und Rahmenbauteile an Klicken Sie in das Wertfeld, um die Attributplatzierung im Namen anzugeben, und klicken Sie dann auf die Dropdown-Liste Attribut hinzufügen, und wählen Sie eine oder mehrere der folgenden Optionen aus:
  • Assembly-Name
  • Eindeutige Nummer
  • Indexnummer: Sie können die Start-Indexnummer angeben.
  • Über die Schaltfläche Zurücksetzen können Sie die Vorgaben im Wertfeld wiederherstellen.
• So passen Sie das Benennungsschema für Endstopfen an Klicken Sie in das Wertfeld, um die Attributplatzierung im Namen anzugeben, und klicken Sie dann auf die Dropdown-Liste Attribut hinzufügen, und wählen Sie eine oder mehrere der folgenden Optionen aus:
  • Assembly-Name
  • Eindeutige Nummer
  • Indexnummer: Sie können die Start-Indexnummer angeben.
  • Inhaltscenter-Eigenschaft
  • Familienname
  • Dateiname
  • Material
  • Bauteilnummer
  • Größenbezeichnung
  • Über die Schaltfläche Zurücksetzen können Sie die Vorgaben im Wertfeld wiederherstellen.
• So passen Sie das Benennungsschema für Gestell-Profilelemente an Klicken Sie in das Wertfeld, um die Attributplatzierung im Namen anzugeben, und klicken Sie dann auf die Dropdown-Liste Attribut hinzufügen, und wählen Sie eine oder mehrere der folgenden Optionen aus:
  • Assembly-Name
  • Eindeutige Nummer
  • Indexnummer: Sie können die Start-Indexnummer angeben.
  • Inhaltscenter-Eigenschaft
  • Familienbeschreibung
  • Familienname
  • Dateiname
  • Hersteller
  • Material
  • Bauteilnummer
  • Norm
  • Normungsorganisation
  • Bestandsnummer
  • Über die Schaltfläche Zurücksetzen können Sie die Vorgaben im Wertfeld wiederherstellen.

  Aktivieren Sie ggf. die Option Aktuelle Datei mit Größenänderung überschreiben. Diese Option verringert die Anzahl der generierten Dateien.

• So passen Sie den Speicherort an Klicken Sie im Wertfeld auf den Speicherort, und geben Sie dann die gewünschten Ordnernamen ein. Falls erforderlich, klicken Sie auf die Dropdown-Liste Attribut hinzufügen, um den Baugruppennamen einzufügen, oder verwenden Sie Zurücksetzen.

Um die vorgegebene Dezimalmarkierung zu ändern, wählen Sie eine Dezimalmarkierung aus der Dropdown-Liste Dezimalmarkierung für Einheiten aus.
