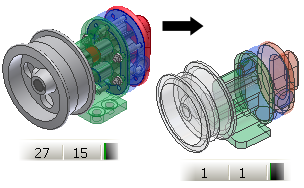

Verwenden Sie die Konturvereinfachung, um eine vereinfachte Darstellung eines einzelnen Bauteils aus einer Baugruppe zu erstellen und so die Kapazität und Leistung in Downstream-Baugruppen oder Anwendungen zu verbessern. Bei der Konturvereinfachung wird der Befehl für abgeleitete Komponenten im Hintergrund ausgeführt, um aus einer Baugruppe ein einzelnes Bauteil zu erstellen. Für die Konturvereinfachung können vorhandene Konstruktionsansichts- oder Detailgenauigkeitsdarstellungen verwendet werden, um eine maximale Effizienz zu gewährleisten. Es werden nur sichtbare Komponenten berechnet.
Was ist ein Konturvereinfachungs-Bauteil?
Ein Konturvereinfachungs-Bauteil verwendet den Mechanismus für abgeleitete Komponenten, um aus einer Baugruppe eine vereinfachte Bauteildatei zu erstellen. Darüber hinaus bietet der Befehl Konturvereinfachung als weitere Vorteile das regelbasierte Entfernen von Komponenten und Elementen. Ein Konturvereinfachungs-Flächenverbund (Standardeinstellung) erzeugt die kleinste Datei auf dem Datenträger und wird schneller berechnet als ein Konturvereinfachungs-Volumenkörper. Ein Flächenverbund benötigt weniger Speicherplatz und bietet eine bessere Leistung in einbeziehenden Baugruppen.
Bei einem Konturvereinfachungs-Flächenverbund werden die ursprünglichen Komponentendarstellungen und bei Bedarf weitere visuelle Elemente, z. B. Gewindegrafiken, beibehalten. In allen Konturvereinfachungs-Bauteilen werden die Masseeigenschaften der Originalbaugruppe gespeichert, wenn diese vor dem Erstellen der Konturvereinfachung berechnet wurden.
Ein Flächenverbundbauteil wird bei der Interferenz- und Kollisionserkennung nicht berücksichtigt. Vermeiden Sie die Verwendung von zusammengesetzten Bauteilen in Schnittansichten.
Welche Vorteile bieten Konturvereinfachungs-Bauteile?
Die Konturvereinfachung bietet folgende Vorteile:
- Einfache Verwendung
- Erhebliche Reduzierung der Dateigröße bei großen Baugruppen und komplexen Bauteilen
- Schnelleres Öffnen von Baugruppen mit einer Ersatzdetailgenauigkeit für die Konturvereinfachungs-Baugruppe
- Höhere Leistung beim Anzeigen und Bearbeiten großer Baugruppen und komplexer Bauteile
- Schützen Sie geistiges Eigentum durch Entfernen von Elementen und internen Komponenten
- Vereinfachen Sie die Komponentendarstellung für die Verwendung als BIM-Inhalt.
Wie verwende ich ein Konturvereinfachungs-Bauteil in einer Detailgenauigkeit?
Es sind drei Arbeitsabläufe verfügbar, um ein Konturvereinfachungs-Bauteil zu erstellen und dieses als Ersatzobjekt für eine Baugruppe in einer Detailgenauigkeit zu verwenden:
- Erstellen Sie ein Konturvereinfachungs-Bauteil mit dem Befehl Konturvereinfachung. Wählen Sie nach dem Aufrufen der Detailgenauigkeit im Kontextmenü Neues Ersatzobjekt aus. Wählen Sie mithilfe der Option Bauteildatei auswählen die Bauteildatei für die Konturvereinfachung auf dem Datenträger aus.
Anmerkung: Öffnen Sie die Bauteildatei für die Konturvereinfachung und kennzeichnen Sie das Bauteil als ein Ersatzobjekt, bevor Sie es als Ersatzobjekt für die Baugruppe verwenden.
- Wählen Sie im Kontextmenü Detailgenauigkeit
Neues Ersatzobjekt Konturvereinfachung, um ein Konturvereinfachungs-Bauteil zu erstellen und in der Quellbaugruppe als aktives Ersatzobjekt zu verwenden.
- Verwenden Sie die Registerkarte Zusammenfügen
Gruppe Komponente
, Befehl Konturvereinfachung, um ein Bauteil mit Konturvereinfachung zu erstellen, und verwenden Sie es in der ursprünglichen Baugruppe als aktives Ersatzobjekt.
Kann ich ein Konturvereinfachungs-Bauteil bearbeiten?
Ein Konturvereinfachungs-Bauteil ist eine abgeleitete Bauteildatei. Um die Datei zu bearbeiten, öffnen Sie sie, klicken Sie im Browser mit der rechten Maustaste auf den Baugruppenknoten, und wählen Sie Konturvereinfachungs-Baugruppe bearbeiten. Eine hilfreiche Technik besteht darin, das Konturvereinfachungs-Bauteil nach der Erstellung zu bearbeiten, bis es die erforderliche Detailgenauigkeit aufweist.
