Neue und verbesserte Arbeitsabläufe und Grafiken beim Messen
Die Messwerkzeuge und Arbeitsabläufe von Inventor wurden erheblich vereinfacht und verbessert, damit sie noch benutzerfreundlicher und intuitiver sind.
- Befehl Messen.
- Führen Sie alle Messen-Arbeitsabläufe mit der neuen Werkzeuggruppe Messen aus.
- Bei jeder Auswahl werden mit einem einzigen Klick auf die Werkzeuggruppe Messen umfassende Informationen angezeigt.
- Vereinfachte Winkelmessung.
- Identifizieren Sie die zum Messen ausgewählten Objekte problemlos im Grafikfenster.
- Zusätzliche Produktivitätsverbesserungen
So messen Sie Abstand, Länge Winkel, Kontur oder Fläche im Modell
Eine Inventor® Ideas-Übermittlung
Befehl Messen
Auf sämtliche Messen-Arbeitsabläufe können Sie über den Befehl Messen auf der Registerkarte Extras in der Multifunktionsleiste in den Bauteil- und Baugruppenumgebungen zugreifen.
Werkzeuggruppe für Messen

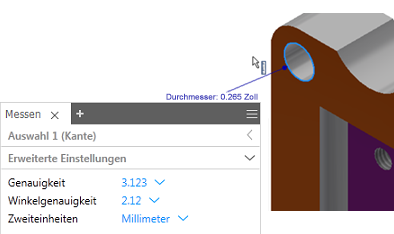

- Legen Sie Zweiteinheits- und Genauigkeitswerte fest.
Anmerkung: Wenn in einer Datei ein oder mehrere Benutzerkoordinatensysteme (BKS) definiert sind, können Sie das zu verwendende Koordinatensystem angeben.

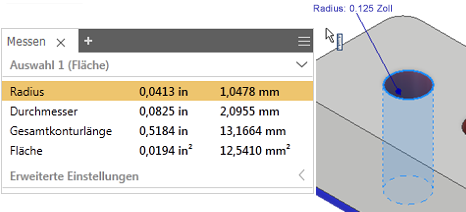

- Zeigen Sie die Genauigkeit und die Einheiten für alle Längen-, Flächen- und Winkelwerte an. Zu jeder Auswahl werden mit einem einzigen Mausklick umfassende Informationen angezeigt. Wählen Sie z. B. eine zylindrische Fläche: Durchmesser, Fläche und die gesamte Konturlänge werden angezeigt. Die Ergebnisse werden aktualisiert, wenn Sie einen Zweiteinheits- oder Genauigkeitswert ändern.
- Schalten Sie die Auswahlpriorität zwischen Komponente, Bauteil und Flächen und Kanten in Baugruppen um (in Inventor LT nicht verfügbar).

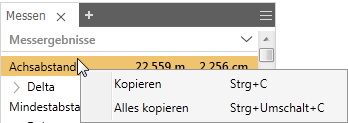

- Kopieren Sie einen oder alle Werte in die Zwischenablage.

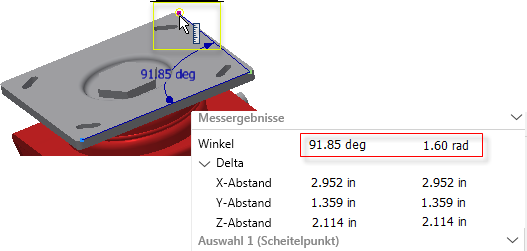

Vereinfachte Winkelmessung
Verwenden Sie eine der folgenden Methoden zum Messen eines Winkels:
- Wählen Sie eine Linie oder Achse und anschließend eine planare Fläche aus.
- Wählen Sie einen Bogen oder Kreis aus.
- Wählen Sie zwei Punkte aus, halten Sie die UMSCHALTTASTE gedrückt, und wählen Sie den dritten Punkt des Winkels aus.
1. Wählen Sie den ersten Punkt des zu messenden Winkels im Grafikfenster aus. 2. Wählen Sie den nächsten Punkt des zu messenden Winkels im Grafikfenster aus. 3. Halten Sie die UMSCHALTTASTE gedrückt, und wählen Sie den dritten Punkt des Dreiecks aus.
Einfaches Identifizieren der zum Messen ausgewählten Objekte im Grafikfenster
- Die Geometrie, die Sie zum Messen auswählen, bleibt im Grafikfenster hervorgehoben.
- Unterscheiden Sie klar zwischen der ersten und der zweiten Auswahl: Auswahlsatz 1 und Auswahlsatz 2 für Messen werden im Grafikfenster in unterschiedlichen Farben dargestellt, sodass Sie die Informationen für jede Auswahl in der Werkzeuggruppe Messen gut erkennen können.
Anmerkung: Sie können die Farbe der hervorgehobenen Auswahl mit Anwendungsoptionen
Registerkarte Farben ändern, indem Sie ein Farbschema in der Liste Farbschema auswählen.
Zusätzliche Produktivitätsverbesserungen

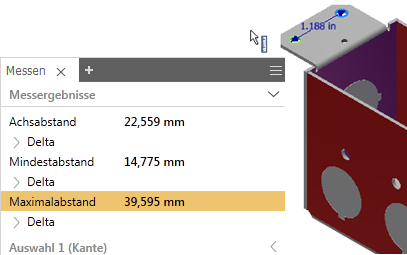

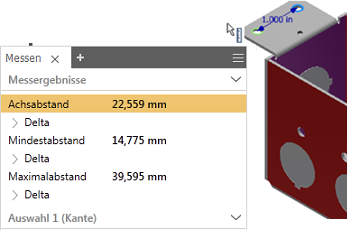

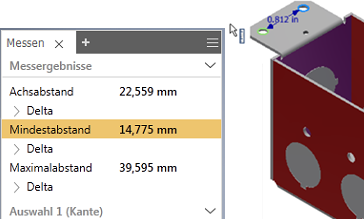

Mindestabstand, Mitte-zu-Achsabstand und maximaler Abstand
Mindestabstand und Mitte-zu-Achsabstand werden gleichzeitig angezeigt, wenn mindestens einer der folgenden Geometrietypen ausgewählt ist.
- Bogen/Kreis
- Ellipse
- Zylinder/Kegel/Torus
- Kugel
Der maximale Abstand wird auch angezeigt, wenn Sie auf derselben Ebene zwei der folgenden Geometrietypen auswählen: Scheitelpunkt, Linie, Bogen und Kreis.
Schalten Sie für den Abstandsdeltawert ganz einfach zwischen Mindestabstand, Mitte-zu-Achsabstand und Maximalabstand um.
| Achsabstand | Mindestabstand | Maximaler Abstand |
|
|
|
Weitere Informationen finden Sie unter So messen Sie Abstand, Länge, Winkel, Kontur oder Fläche im Modell.
