Verbesserungen bei DWG-Unterlagen

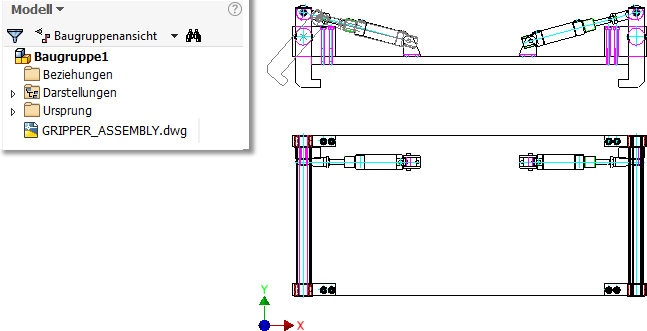

Direktes Einfügen einer DWG-Datei in die Baugruppe

Mit dem Befehl Komponenten platzieren können Sie eine DWG-Datei jetzt direkt in eine Baugruppe importieren. Im Dialogfeld Komponente platzieren können Sie jetzt festlegen, dass eine DWG-Datei als platzierte Komponente in die Baugruppe aufgenommen wird.

Zuvor mussten Sie die DWG-Geometrie in einer Baugruppe öffnen, indem Sie eine Bauteildatei mit DWG-Modellgeometrie platzierten.

Weitere Informationen finden Sie unter Importieren von Dateien aus anderen CAD-Systemen.

Auswählen mehrerer DWG-Dateien beim Erstellen von mehr als einer Unterlage

Sie können jetzt mehrere DWG-Dateien direkt in eine Inventor-Baugruppen- oder -Bauteildatei einfügen, die als assoziative DWG-Unterlage dienen soll.

Beim Platzieren oder Importieren einer DWG-Datei in das Bauteil oder die Baugruppe erhält ein neuer Textstil oder Layer, den Sie erstellen, den Dateinamen als Präfix. Wenn eine DWG-Datei mit dem Namen "Myfile.dwg" beispielsweise einen Layer namens "LAYER1" enthält, erhält der Layer den Namen "Myfile | Layer1".

Weitere Informationen finden Sie unter So importieren oder öffnen Sie AutoCAD DWG-Dateien.

Neue Kontextmenüoption zum Öffnen eines Bauteils oder einer Baugruppe in AutoCAD

Sie können eine AutoCAD DWG-Datei jetzt direkt über das Kontextmenü in Ihrem Bauteil- oder Baugruppen-Modell-Browser-Knoten in Inventor öffnen.

So öffnen Sie die DWG-Datei nahtlos in AutoCAD:

  1. Klicken Sie mit der rechten Maustaste auf den DWG-Dateiknoten im Modell-Browser.
  2. Wählen Sie die Option In AutoCAD öffnen.

Weitere Informationen finden Sie unter So importieren oder öffnen Sie AutoCAD DWG-Dateien.

Weitere in Baugruppen im Kontextmenü verfügbare Optionen

Nach dem Platzieren einer AutoCAD DWG-Datei in der Baugruppe stehen die folgenden Kontextmenübefehle im Kontextmenü im Browser-Knoten der DWG-Datei zur Verfügung.

  • Löschen: Löscht die DWG-Unterlage aus der Baugruppe.
  • Messen: Misst die Abstände und Winkel in einer Ansicht, einer aktiven Skizze oder einem Entwurf.
  • Sichtbarkeit: Blendet die DWG-Unterlage in der Baugruppendatei ein oder aus.
  • Layer-Sichtbarkeit: Schließen Sie Layer ein oder aus, um sie in der Baugruppe ein- bzw. auszublenden.
  • Verknüpfung unterdrücken: Unterdrückt die Verknüpfung mit der ursprünglichen DWG-Datei in AutoCAD oder hebt die Unterdrückung auf.
  • Verknüpfung lösen: Löst dauerhaft die Verknüpfung mit der ursprünglichen DWG-Datei in AutoCAD.

Weitere Informationen finden Sie unter So arbeiten Sie mit assoziativen DWG-Dateien in einer Bauteil- und Baugruppendatei.

Skizziergeometrie der DWG-Unterlage wird jetzt automatisch projiziert

Anmerkung: Anwendungsoptionen Skizze Modellkanten bei Erstellung von Kurven automatisch projizieren muss aktiviert sein.

Wenn diese Option aktiviert ist, können die folgenden Arten von DWG-Geometrie abgeleitet werden und werden nach dem Erstellen der Skizze automatisch projiziert:

Zugeschnittene DWG-Geometrie wird nicht abgeleitet.

Weitere Informationen finden Sie unter So projizieren Sie Geometrie in eine 2D-Skizze.

Verbessertes Verhalten beim Erstellen von Gelenkten auf DWG-Unterlagen

Beim Erstellen eines Gelenks auf DWG-Unterlagengeometrie wurde das resultierende Gelenk bisher nicht auf der gleichen Ebene wie die Skizze erstellt.

Wenn sich die ausgewählte DWG-Unterlagengeometrie auf der XY-, YZ- oder der XZ-Ebene befindet, wird das resultierende Gelenk jetzt auf der gleichen Ebene erstellt wie die Skizze. Dies entspricht dem Verhalten beim Erstellen eines Gelenks zwischen Inventor-2D-Geometrie.

Ältere Inventor-Versionen Inventor 2018

Weitere Informationen zum Arbeiten mit DWG-Unterlagen in Bauteil- und Baugruppendateien finden Sie unter So arbeiten Sie mit assoziativen DWG-Dateien in einem Bauteil- und Baugruppendatei.

Übergeordnetes Thema: Neue Features in Autodesk Inventor 2018
