Neue Funktionen in Inventor 2017 R2

Inventor 2017 R2 enthält Produktivitätsverbesserungen, die Inventor-Benutzer weltweit angeregt haben. Für das Erstellen von Skizzen, das Modellieren von Bauteilen und Baugruppen, die automatisierte Konstruktion, für Zeichnungen, Interoperabilität und Präsentationen wurden über 40 Verbesserungen realisiert, damit Sie Ihre Arbeit schneller erledigen und hochwertige Produkte erstellen können.

Allgemein

Verbesserungen bei der Genauigkeit des Messen-Befehls

Visuelle Verbesserung: Ein Häkchen wird jetzt neben dem vorgegebenen Genauigkeitswert für Abstand messen, Winkel, Kontur und Fläche angezeigt, wenn Sie in einer Datei zum ersten Mal auf die Liste zugreifen. Zuvor wurde das Häkchen nur angezeigt, nachdem Sie eine Auswahl vorgenommen hatten.

Der markierte Messgenauigkeitswert bleibt jetzt zwischen den Sitzungen in allen Dateien erhalten. Wählen Sie ggf. einen anderen Messgenauigkeitswert aus, um den vorgegebenen Messgenauigkeitswert zu ändern. Zuvor wurde eine Änderung des Genauigkeitswerts in vorhandenen Dateien nach dem Speichern, Schließen und erneuten Öffnen der Dateien nicht beibehalten.

Weitere Informationen finden Sie unter So messen Sie Abstand, Winkel, Kontur oder Fläche im Modell.

Verbesserungen am Dialogfeld Projekte (in Inventor LT nicht verfügbar)

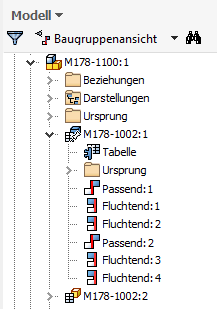

Verbesserung des Modellbrowsers

In der visuellen Darstellung des Modellbrowsers werden in allen Umgebungen jetzt Linien in der Hierarchie angezeigt, um Folgendes zu erreichen:

Verbesserungen an Arbeitsabläufen

Bauteile

Neue Kontextmenüoptionen zum Erstellen von Bauteilen und Komponenten

Im Browser oder im Grafikfenster in einer Bauteildatei:

Weitere Informationen zum Erstellen von Bauteilen finden Sie unter Erstellen von Bauteilen aus dem Layout.

Weitere Informationen zum Erstellen von Komponenten finden Sie unter Erstellen von Komponenten aus dem Layout.

Automatische Auswahl aller Flächen oder Kanten, die tangential zu ausgewählten Flächen oder Kanten verlaufen

Sie können jetzt schnell einen Auswahlsatz aller Flächen oder Kanten erstellen, die tangential zueinander verlaufen. Im Grafikfenster:

Beispiel: Auswahl tangentialer Flächen: Klicken Sie mit der rechten Maustaste auf eine Fläche, und wählen Sie Tangenten auswählen, oder doppelklicken Sie mit der linken Maustaste auf eine Fläche. Ergebnis: Alle tangentialen Flächen werden ausgewählt.

Beispiele für die Verwendung

Weitere Informationen finden Sie unter Befehl Auswählen - Referenz.

Eine Inventor® Ideas-Übermittlung

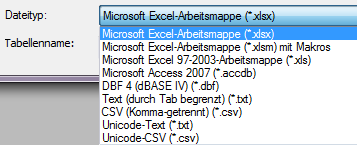

Verbesserungen für Revisionstabellen und Bauteillisten, die im Excel-Format exportiert werden

Baugruppen (in Inventor LT nicht verfügbar)

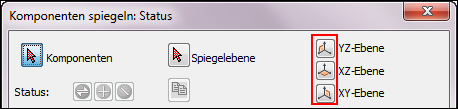

Optionen Komponenten spiegeln und Komponenten kopieren, wobei Beziehungen ein- oder ausgeschlossen werden

Zuvor wurden Beziehungen automatisch auf die gespiegelten oder kopierten Komponenten angewendet. Mit den neuen Optionen können Sie entscheiden, ob Sie die Beziehungen in die Operation einbeziehen möchten.

Weitere Informationen zum Spiegeln von Baugruppen finden Sie unter So spiegeln Sie Baugruppenkomponenten.

Weitere Informationen zum Kopieren von Baugruppen finden Sie unter So kopieren Sie Baugruppenkomponenten.

Eine Inventor® Ideas-Übermittlung

Optionen Komponenten spiegeln und Komponenten kopieren zum Fixieren der resultierenden Komponenten

Die neue Option Neue Komponenten fixieren im Dialogfeld Komponenten spiegeln/Dialogfeld Komponenten kopieren fixiert automatisch die resultierenden gespiegelten oder kopierten Komponenten:

Weitere Informationen zum Spiegeln von Baugruppen finden Sie unter So spiegeln Sie Baugruppenkomponenten.

Weitere Informationen zum Kopieren von Baugruppen finden Sie unter So kopieren Sie Baugruppenkomponenten.

Eine Inventor® Ideas-Übermittlung

Weitere Baugruppenverbesserungen

Interoperabilität

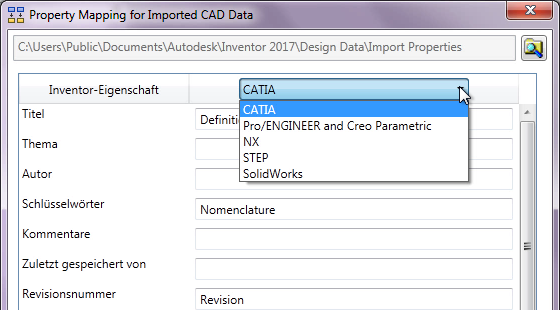

Schnelles Anpassen der Eigenschaften für importierte CAD-Dateien mit dem neuen Werkzeug Eigenschaftszuordnung

Verwenden Sie das neue Werkzeug Eigenschaftszuordnung für importierte CAD-Daten, um Eigenschaften aus CATIA, Pro/Engineer und Creo Parametric, NX, STEP und SolidWorks problemlos den Inventor-Standardeigenschaften zuzuordnen.

Das neue Werkzeug Eigenschaftszuordnung ersetzt die direkte manuelle Änderung der CATIA-, Pro/Engineer- und Creo Parametric-, NX-, STEP- und SolidWorks-XML-Konstruktionsdatendateien.

Anmerkung: Die XML-Konstruktionsdatendateien werden vorgabemäßig unter Benutzer Öffentlich Öffentliche Dokumente Autodesk Inventor [Version] Konstruktionsdaten Importierte Eigenschaften installiert.

Auf das neue Werkzeug Eigenschaftszuordnung für importierte CAD-Daten können Sie folgendermaßen zugreifen:

Weitere Informationen finden Sie unter So ordnen Sie Eigenschaften von importierten CAD-Daten Inventor-Standardeigenschaften zu.

Referenzmodell-Verbesserung für Bauteil- und Stücklisten (in Inventor LT nicht verfügbar)

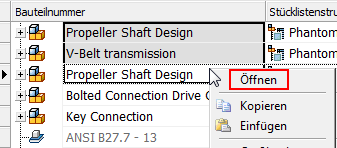

Sie können jetzt die Baugruppe der obersten Ebene einer assoziativen Referenz oder eines virtuellen Bauteils aus einer Bauteil- oder Stückliste öffnen. Klicken Sie mit der rechten Maustaste auf eine Bauteil- oder eine Stücklistenzeile, die eine assoziative Referenz oder ein virtuelles Bauteil enthält, und wählen Sie Öffnen. Die Baugruppe der obersten Ebene mit der Referenz zur assoziativen AnyCAD-Referenz oder zum virtuellen Bauteil wird geöffnet.

Weitere Informationen finden Sie unter Importieren von Dateien aus anderen CAD-Systemen.

DWG-Unterlage unterstützt nun vollständig die AutoCAD Mechanical-Geometrie

Anmerkung: Zugeschnittene AutoCAD Mechanical-Geometrie kann nicht ausgewählt werden.

Weitere Informationen zu assoziativen DWG-Dateien finden Sie unter:

Netzunterstützung für DWF-Exporte

Sie können Netzgeometrie jetzt DWF-Format exportieren. Öffnen Sie ein Netzmodell wie z. B. .stl oder .obj, und exportieren Sie es im DWF-Format.

Erweiterte Publizierungsfunktionen für BIM-Inhalte in Configurator 360

Ein Arbeitsablauf wurde hinzugefügt, mit dem Sie Inventor-Baugruppen für die Verwendung mit Configurator 360 vorbereiten können. BIM-Kunden in der AEC-Branche können dann je nach Bedarf auf die Configurator-Modelle zugreifen und diese verwenden.

iLogic (in Inventor LT nicht verfügbar)

Verbesserungen beim iLogic-Eingabefeld

Die Größe des iLogic-Eingabefelds im Dialogfeld InputListBox wird nun automatisch so angepasst, dass es der Breite der längsten Eingabe-Zeichenfolge entspricht.

Eine Inventor® Ideas-Übermittlung

Verbesserungen beim Dialogfeld Regel bearbeiten:

Weitere Informationen finden Sie unter So arbeiten Sie mit Regeln in iLogic.

Eine Inventor® Ideas-Übermittlung

Zeichnungen

Neuanordnen zugeordneter Positionsnummern mit der neuen Kontextmenüoption zum Sortieren von Positionsnummern (in Inventor LT nicht verfügbar)

Sie können jetzt zugeordnete Positionsnummern nach ihrem Wert neu anordnen. Ordnen Sie zunächst Positionsnummern mit der Kontextmenüoption Positionsnummer aus Liste zuordnen zu. Klicken Sie nach dem Schließen des Dialogfelds Positionsnummer zuordnen mit der rechten Maustaste auf die Positionsnummerngruppe, und wählen Sie Sortieren von Positionsnummern aus. Die Werte werden automatisch neu angeordnet.

Weitere Informationen finden Sie unter Bearbeiten von Positionsnummern.

Eine Inventor® Ideas-Übermittlung

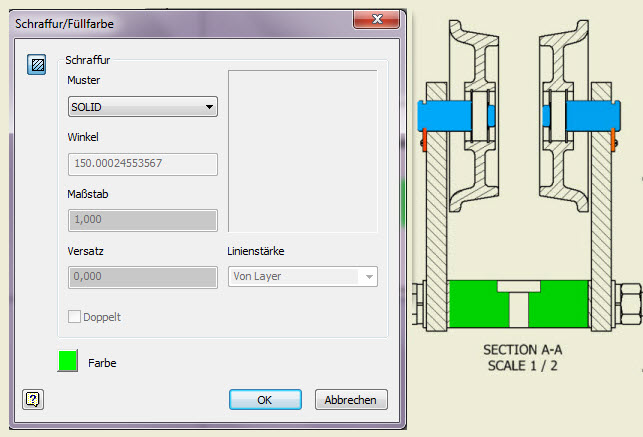

Angeben eines Schraffurmusters als KOMPAKT

KOMPAKT wurde als verfügbares Muster im Dialogfeld Stil- und Normen-Editor hinzugefügt. Mit dieser Option können Sie KOMPAKT als vorgegebenes Schraffurmuster für den Stil Schraffur und den Stil Schweißnaht wiederherstellen einrichten.

Vorgabemäßig ist die Füllfarbe für KOMPAKT schwarz. Ändern Sie die vorgegebene Farbe auf eine beliebige andere Farbe, indem Sie die Darstellung (Farbe) unter Schraffur Layerstil Schraffurobjekt im Dialogfeld Stil- und Normen-Editor ändern.

Sie können das vorgegebene Schraffurmuster oder die vorgegebene Farbe auch im Dialogfeld Schraffur/Füllfarbe manuell überschreiben.

Beispiel für die Schraffurmusterfüllung KOMPAKT in einer 2D-Ansicht.

Weitere Informationen zum Hinzufügen und Bearbeiten eines Schraffurmusters finden Sie unter So versehen Sie Zeichnungsskizzen mit einer Schraffur/Füllfarbe und bearbeiten diese.

Allgemeine Informationen zum Erstellen von Vorgabestilen finden Sie unter Stil- und Normen-Editor - Objektvorgabestil - Referenz.

Eine Inventor® Ideas-Übermittlung

Verbesserungen beim Aufschieben von Aktualisierungen für eine Zeichnung

Wenn Sie eine Zeichnung öffnen, für die das Aufschieben von Aktualisierungen aktiviert ist, können Sie jetzt aus der folgenden Liste Ihre Einstellungen für die Häufigkeit der Meldung: Aktualisierungsvorgang der Zeichnung wurde aufgeschoben auswählen und festlegen. Ändern Sie den Aufschiebungsstatus zum Aktualisieren der Zeichnungsansichten und Zuweisen hinzugefügter Anmerkungen.

Diese Meldung zum Aufschieben der Aktualisierung wird außerdem angezeigt:

Weitere Informationen finden Sie unter So arbeiten Sie mit automatischen Zeichnungsaktualisierungen.

Zeit sparen beim Drucken mehrerer Zeichnungen mit automatischer Größenanpassung an das Zeichnungsblatt

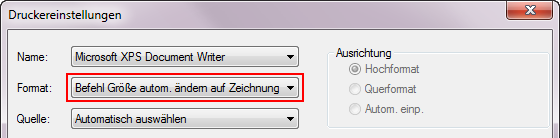

Mit der neuen Option Befehl Größe autom. ändern auf Zeichnungsblattgröße anwenden im Dialogfeld Druckereinstellungen der Aufgabenplanung können Sie mehrere Zeichnungsdateien (IDW/DWG) mit verschiedenen Blattgrößen und unterschiedlicher Ausrichtung im Stapel drucken. Bei dieser neuen Option wird automatisch das geeignete Papierformat und die geeignete Ausrichtung gemäß Einstellung des Zeichnungsblatts gewählt.

Diese Einstellung ist nur verfügbar, wenn es sich bei den Dateien im Dialogfeld Dateien drucken der Aufgabenplanung um Zeichnungsdateien (IDW/DWG) handelt.

Anmerkung: Wenn Sie Dateien stapelweise auf einem Drucker plotten, der eine angegebene Blattgröße nicht unterstützt, werden in der Protokolldatei die Namen der Dateien genannt, die Blätter enthalten, die aufgrund einer nicht verfügbaren Größe nicht gedruckt werden konnten. Beispiel:

-------------- -Aufgabenübersicht - --------------- Diese Aufgabe hat 1 Datei(en) verarbeitet, von denen 1 Datei(en) fehlgeschlagen sind.

Folgende Fehler sind aufgetreten: C:\Users\itools\Desktop\New folder\80-110.dwg--Drucker unterstützt das angegebene Papierformat nicht. Verarbeitung der gültigen Ausgabe auf präziser Blattgröße nicht möglich. -------------------------------------------

Weitere Informationen finden Sie unter So drucken Sie mit der Aufgabenplanung.

Ausrichten mehrerer Mittelpunktmarkierungen in einer Zeichnung an der ausgewählten Kante

Sie können jetzt mehrere Mittelpunktmarkierungen in einer Zeichnung auswählen und diese an der ausgewählten Kante ausrichten. Zuvor wurde nur die erste ausgewählte Mittelpunktmarkierung ausgerichtet.

Weitere Informationen finden Sie unter Bearbeiten von Hilfslinien für Mittellinien oder Mittelpunktmarkierungen.

Eine Inventor® Ideas-Übermittlung

Präsentationsverbesserungen beim Erstellen, Bearbeiten und Publizieren (in Inventor LT nicht verfügbar)

Neue Optionen zum Erstellen von Präsentationen

Erstellen Sie eine neue Präsentationsdatei (IPN) aus einer geöffneten Baugruppe oder Schweißkonstruktion: Klicken Sie mit der rechten Maustaste auf den obersten Browser-Knoten in der geöffneten Baugruppe oder Schweißkonstruktion, und wählen Sie Präsentation erstellen aus dem Kontextmenü.

Eine Inventor® Ideas-Übermittlung

Bearbeiten von mehreren Aktionen

Sie können jetzt mehrere Aktionen auf verschiedene Arten bearbeiten.

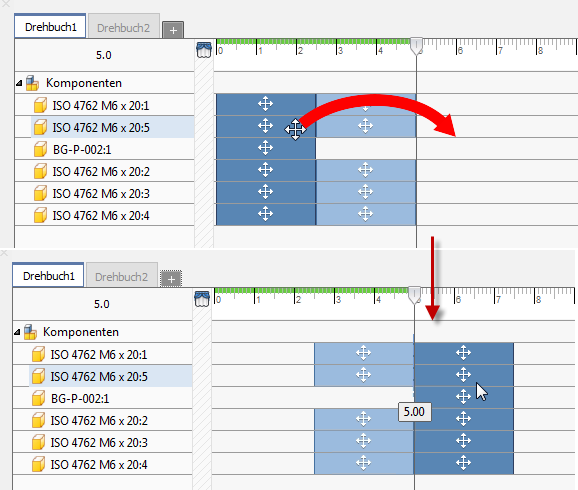

  • Verschieben: Wählen Sie mehrere Aktionen mit STRG + Klicken aus, und ziehen Sie dann die ausgewählten Aktionen an eine andere Position auf der Zeitachse. Sie können sie an eine Position vor oder nach anderen Positionsveränderungen ziehen. Das Verschieben von Aktionen kann mit einer beliebigen Auswahl von Aktionen durchgeführt werden. Beim Ziehen von Aktionen mit verschiedenen Start-/Endzeiten behält der Auswahlsatz die Beziehungen.

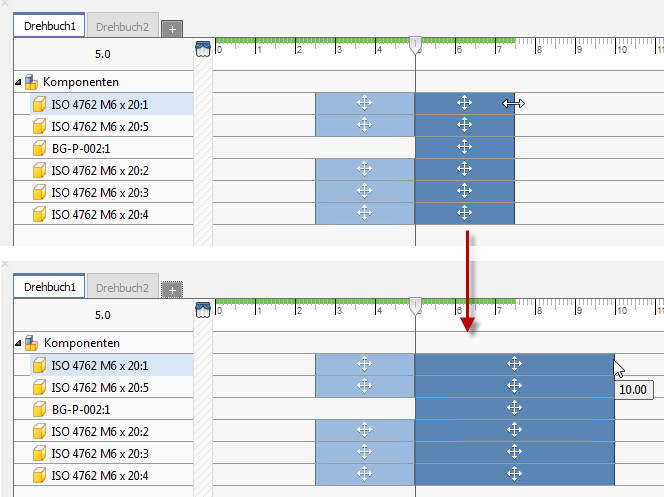

  • Ziehen zum Ändern der Start-/Endzeit: Wählen Sie mehrere Aktionen aus, und ändern Sie die Start- oder Endzeit, indem Sie den Cursor ziehen, wenn das Bearbeitungssymbol angezeigt wird. Die Aktionen müssen nicht über die gleiche Zeitspanne verfügen.

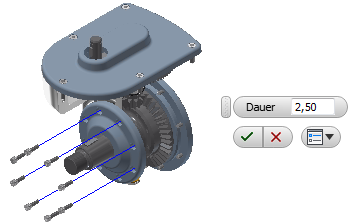

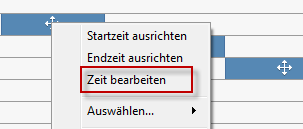

  • Bearbeiten der Dauer von mehreren Aktionen : Wählen Sie die Aktionen aus, klicken Sie mit der rechten Maustaste, und wählen Sie Zeit bearbeiten. Geben Sie den Wert für die Dauer an. Anschließend wird der Auswahlsatz aktualisiert.

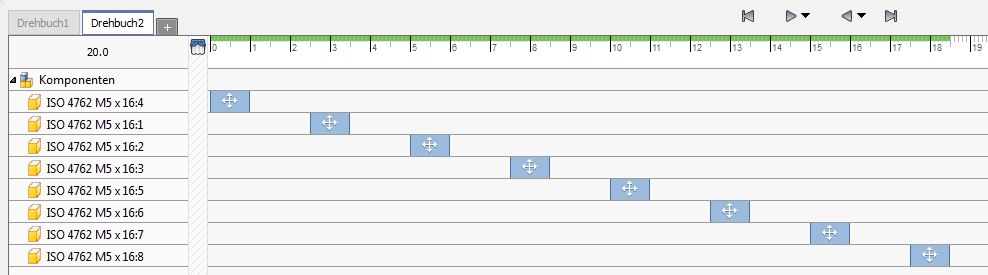

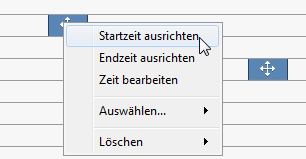

  • Ausrichten der Start-/Endzeit: Wählen Sie mehrere Aktionen aus, klicken Sie mit der rechten Maustaste, und wählen Sie Startzeit ausrichten bzw. Endzeit ausrichten aus.

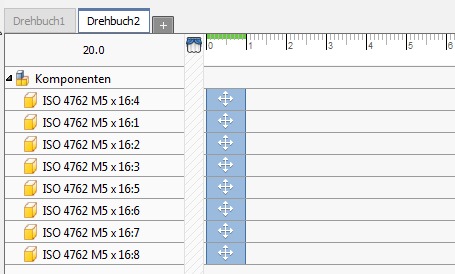

  • Alle vor, alle nach und Gruppe: Sie können alle Aktionen auswählen, die vor oder nach der ausgewählten Aktion oder der Wiedergabekopfposition stattfinden. So können Sie die Zeit zwischen Aktionen problemlos ausdehnen. Die Auswahl basiert auf der Startzeit der ausgewählten Aktion und umfasst alle Aktionen mit übereinstimmenden Startzeiten. Sie können auch alle Elemente einer gruppierten Positionsveränderung aus nur einem Element auswählen.
  • Deckkraft bearbeiten: Sie können die Deckkraft einer oder mehrerer Komponenten bearbeiten. Komponenten, die in der Baugruppe auf Transparent eingestellt wurden, übernehmen diese Einstellung in Präsentationen. Beim gleichzeitigen Bearbeiten mehrerer Komponenten mit unterschiedlichen Deckkrafteinstellungen erhalten die Komponenten den gleichen Deckkraftwert.

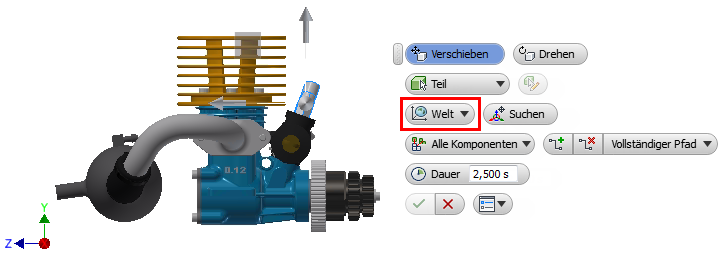

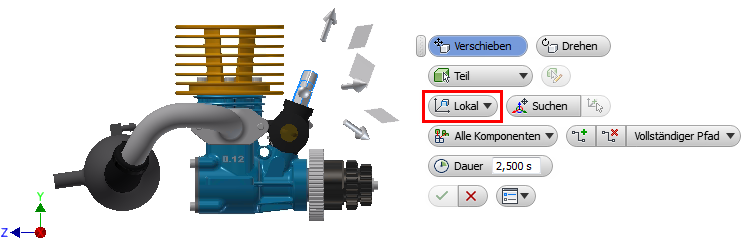

Lokale/Weltrichtung

Sie können jetzt die Richtung für die Positionsveränderung mithilfe des lokalen Koordinatensystems (Komponente) oder des Weltkoordinatensystems (Präsentation) im Mini-Werkzeugkasten angeben. Bei einer Mehrfachauswahl wird das lokale Koordinatensystem mit dem zuerst ausgewählten Objekt ausgerichtet.

Publizieren von Bildern mit transparentem Hintergrund

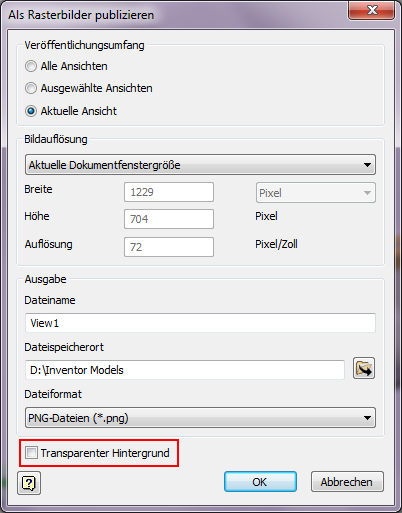

Wählen Sie eine Snapshot-Ansicht zum Publizieren als Bild. Klicken Sie auf Raster . Aktivieren Sie unten im Dialogfeld das Kontrollkästchen für transparenten Hintergrund.

Publizieren des Rasters

Beim Publizieren eines Bilds können Sie jetzt aus einer Liste bereitgestellter Auflösungen wählen oder die Bildauflösung angeben.

Alle untergeordneten Objekte in der Gruppe Drehbuch erweitern/ausblenden

Verwenden von Erweitern oder Ausblenden

Leistungsverbesserungen für Präsentationen

In folgenden Bereichen wurde die Leistung verbessert:
  • Pfadauswahl
  • Komponentenauswahl
  • Auswahl mehrerer Akteure in der Gruppe Zeitachse
  • Löschen von Positionsveränderungen
  • Löschen von Drehbüchern
  • Erstellen von Drehbüchern aus früheren Drehbüchern

Netzkomponenten werden in Präsentationen unterstützt und werden genauso behandelt wie Volumenkörperkomponenten. Sie können ihre Position, ihre Deckkraft usw. verändern und ihnen Aktionen in der Zeitachse zuordnen.

Automatische Explosionsdarstellung entfernt

Der Befehl Automatische Explosion, der bei Verwendung des Befehls Ansicht erstellen im Dialogfeld Baugruppe auswählen angezeigt wird, wurde bei den Inventor 2017-Präsentationen entfernt.
