Die Konturvereinfachungswerkzeuge bieten jetzt mehr Kontrolle, eine verbesserte Benutzeroberfläche und einen besseren Arbeitsablauf. Im Folgenden werden diese Verbesserungen hervorgehoben:

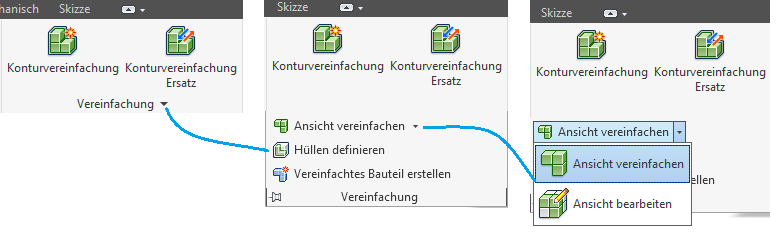

Zugriff : Die Konturvereinfachung steht unmittelbar auf der Registerkarte Baugruppe in der Gruppe Vereinfachung zur Verfügung.

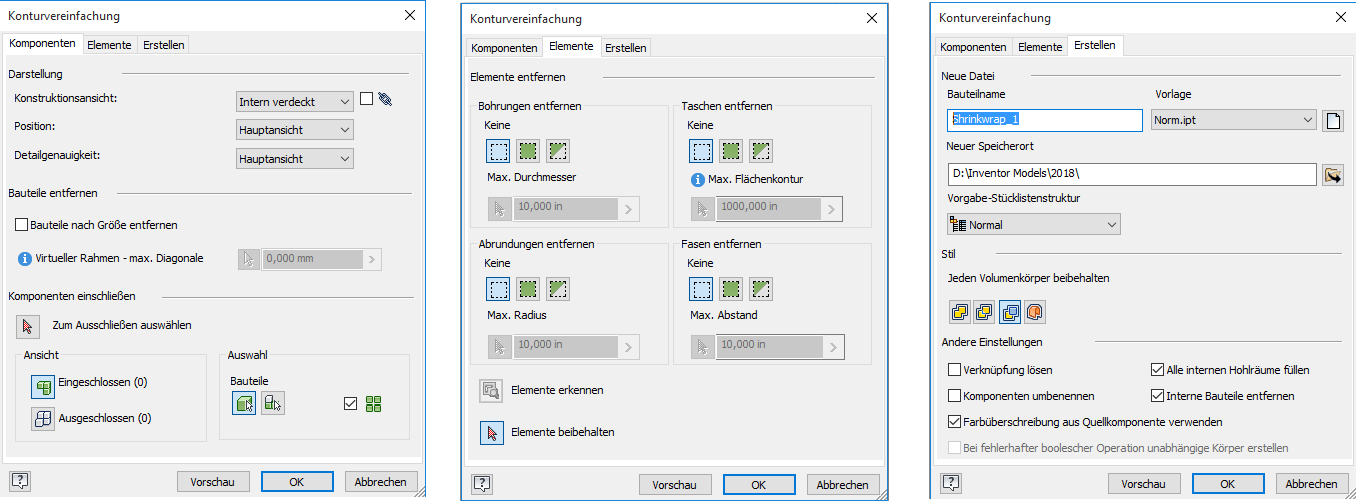

- Registerkarte Komponenten- Enthält Informationen auf Dokumentebene, beispielsweise Darstellungen und die Möglichkeiten zum Entfernen von Komponenten.
- Registerkarte Elemente - Enthält Einstellungen, mit denen Sie problemlos festlegen können, welche Elemente aus dem Konturvereinfachungs-Bauteil entfernt werden sollen. Sie können bestimmte Elementtypen beibehalten, sie entfernen oder sie mithilfe eines Bereichswerts entfernen. Zusätzlich gibt es Werkzeuge zum Erkennen und Beibehalten von Elementen.
- Registerkarte Erstellen - Enthält mit der Datei verknüpfte Informationen, den Konturvereinfachungsstil und andere Einstellungen.
- Entfernen von Komponenten, die nicht sichtbar sind und/oder innerhalb eines angegebenen Größenbereichs liegen, und (optional) interaktives Auswählen der beizubehaltenden Komponenten.
- Entfernen aller Bauteilelemente (Bohrung/Tasche/Rundung/Fase) oder aller Elemente innerhalb eines bestimmten Größenbereichs und (optional) interaktives Auswählen der beizubehaltenden Elemente.
- Anzeigen der beizubehaltenden oder zu verwerfenden Komponentengruppen (eingeschlossene und ausgeschlossene Komponenten) und schnelles Verschieben von Komponenten aus einer Gruppe in die andere.
- Bearbeiten der resultierenden vereinfachten Komponente mit dem gleichen Arbeitsablauf wie beim Erstellen.
- Aktualisieren der resultierenden Komponente, wenn sich die Quellbaugruppe ändert, einschließlich Nicht-Inventor-Modelle.
Weitere Informationen zur Konturvereinfachung finden Sie unter Konturvereinfachungs-Baugruppen und den untergeordneten Themen.
Für den Ersatz für Konturvereinfachung wird ebenfalls dieser neue Arbeitsablauf verwendet.
Zugehörige Änderungen
In Baugruppendokumenten wurde die Registerkarte Vereinfachen eingestellt, und die Befehle wurden in die Gruppe Vereinfachung verschoben. Die Gruppe Vereinfachung hieß zuvor Gruppe Vereinfachen.
Die Änderungen bei der Konturvereinfachung wirken sich auch auf den Prozess Detailgenauigkeit Neues Ersatzobjekt mit Konturvereinfachung aus.
Inventor zu Revit (RFA) - Arbeitsablauf
Der Arbeitsablauf Inventor zu Revit (RFA) enthält den neuen Arbeitsablauf zur Konturvereinfachung.
Weitere Informationen finden Sie unter Inventor zu Revit-Familiendatei - Arbeitsablauf.
